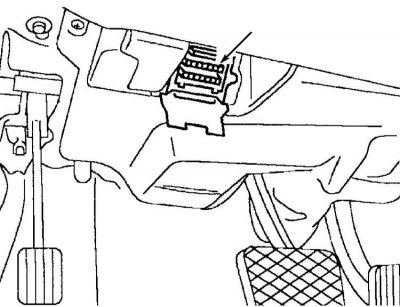

Местоположение на 16-пиновия диагностичен конектор
16-пинов диагностичен конектор система за бордова диагностика OBD II

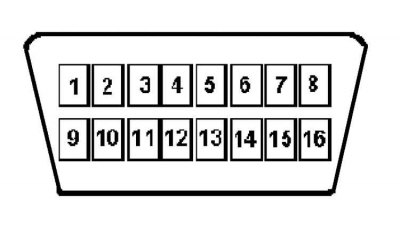

Разпределение на щифтовете на 16-пиновия диагностичен конектор
| ПИН № | Цел |
| 1 | — |
| 2 | — |
| 3 | TNA сигнал |
| 4 | Връзка с тялото, кл. 31 |
| 5 | Корпус - сигнален изход, клема. 31 |
| 6 | Високо ниво на CAN шина за данни |
| 7 | Електроника на двигателя (ME) |
| 8 | Храна, клас 87 |
| 9 | Система за контрол на сцеплението и стабилност (ETS) |
| 10 | — |
| 11 | Блок за управление на трансмисията (ETC) |
| 12 | Модул за дейности (AAM – Модул за всички дейности) |
| 13 | Системи за сигурност |
| 14 | Ниско ниво на CAN шина за данни |
| 15 | IC приборно табло |
| 16 | Плюс батерии през предпазител. Под напрежение във всяка позиция на ключа за запалване, CL. 30 |
