Съдържание: Бензинови двигатели ↡ Дизелов двигател ↡
Внимание! Бензинът и дизеловото гориво са силно запалими и трябва да се вземат специални предпазни мерки при работа с компоненти на горивната система. Не пушете и не се доближавайте до работната зона с открит пламък или незащитени абажури. Не извършвайте подобни работи в гаражи, оборудвани с отоплителни уреди на природен газ (като бойлери, сушилни и др.). Работната зона трябва да е добре проветрена. Ако върху кожата ви попадне бензин, незабавно го измийте със сапун и вода. Когато извършвате каквато и да е работа по горивната система, носете предпазни очила и дръжте под ръка пожарогасител.
Бензинови двигатели
Горивният филтър се намира пред задното окачване, от лявата страна под колата, отдолу.
Премахване
1. Изключете отрицателния (-) кабел на акумулатора при изключен ключ за запалване. Първо трябва да извадите кутията на въздушния филтър на купето.
Преди да изключите кабела, разберете кода за сигурност на радиоприемника, ако има такъв, вижте раздела Смяна на батерията.
2. Освободете налягането в резервоара за гориво, като отстраните за кратко капачката на резервоара.
Внимание! Повдигането и поставянето на автомобила на стойки е опасно! Ето защо, преди да извършите операцията, прочетете раздел Вдигане с крик и теглене Въведение в ръководството.
3. Повдигнете и поставете автомобила на стойки.
4. Отстранете облицовката на долната част от задната лява страна, докато горивният филтър стане достъпен.
5. Отстранете мрежата на маркуча за гориво, разположена пред филтъра.
6. За да улесните последващото сглобяване, маркирайте маркучите за гориво с лента.
7. Затегнете маркучите за гориво със скоби, например HAYET-4590.
8. Отстранете винта на филтърния държач.
9. Отстранете скобите на маркуча за гориво.
10. Разкачете горивните маркучи, поставете съд под изтичащото гориво и избършете с дебел парцал, който добре абсорбира горивото.
11. Свалете горивния филтър.
Монтиране
1. Поставете отново новия горивен филтър.
2. Свържете маркучите към горивния филтър в съответствие с маркировките. Закрепете маркучите със скоби.
3. Закрепете филтъра с държача.
4. Поставете отново мрежата на маркуча за гориво.
5. Монтирайте отново лявата задна облицовка на дъното.
6. Спуснете колата върху колелата.
7. Свържете отрицателния (-) кабел към акумулатора при изключено запалване. Поставете отново кутията на въздушния филтър на кабината. Въведете кода на радиото и настройте часа на часовника.
Дизелов двигател
Горивният филтър се намира в двигателното отделение отляво до двигателя.
Премахване
1. Изключете отрицателния (-) кабел на акумулатора при изключен ключ за запалване. Първо трябва да извадите кутията на въздушния филтър на купето.
Преди да изключите кабела, разберете кода за сигурност на радиоприемника, ако има такъв, вижте раздела Смяна на батерията.
2. Отстранете горния капак на двигателя, вижте раздел Сваляне и поставяне на горния капак на двигателя.
Внимание! Поставете съд или дебел парцал под изтичащото гориво.

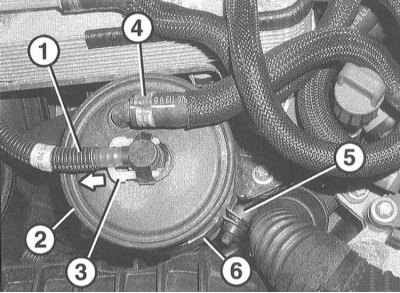

3. Откачете маркуча за гориво (1), който отива към горивната помпа за високо налягане (HPF) от горивния филтър (2). За да направите това, натиснете заключващата скоба (3) докрай (по посока на стрелката), като го поставите в отворено положение и отстранете свързващия елемент.
Внимание! След това веднага върнете скобата в затворено положение. Не трябва да остава в отворено положение дълго време.
4. Освободете скобата на маркуча за гориво (4) и я плъзнете назад. Свалете маркуча за гориво.
5. Развийте винта (5) на скобата (6) и отстранете горивния филтър.
Монтиране
1. Инсталирайте новия горивен филтър в скобата и го закрепете с въртящ момент от 8 Nm.
2. Поставете маркуча за гориво върху филтъра и го закрепете със скоба.
3. Проверете О-пръстена на прозрачната връзка на горивопровода за пукнатини или повреди. Проверете позицията на заключващата скоба. Ако заключващата скоба е била в отворено положение дълго време, горивопроводът трябва да се смени с нов.
4. Поставете горивопровода върху филтъра. Проверете надеждността на закрепването му, като го преместите в различни посоки.
5. Свържете отрицателния (-) кабел към акумулатора при изключено запалване. Поставете отново кутията на въздушния филтър на кабината. Въведете кода на радиото и настройте часа на часовника.
6. Двигател 611.962, започващ с № 257722, както и двигател 612.962: обезвъздушете горивната верига с ниско налягане, вижте раздел Отстраняване на въздуха от горивната верига с ниско налягане.
7. Поставете отново горния капак на двигателя, вижте раздел Сваляне и поставяне на горния капак на двигателя.
8. Стартирайте двигателя и визуално проверете горивната система за течове.
