Бензинов двигател 271
Премахване

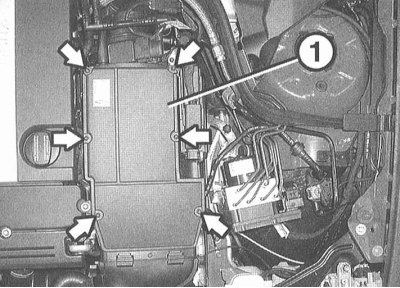

1. Отстранете 6 винта Torx (стрелки в илюстрацията) с помощта на отвертка T25 и свалете капака на въздушния филтър (1).

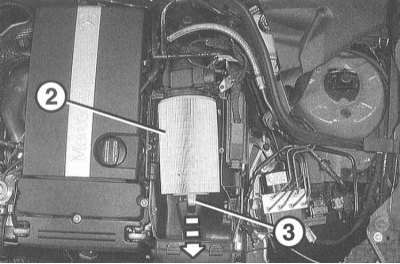

2. Издърпайте въздушния филтър (2) леко нагоре от опората с помощта на дръжката (3) и го издърпайте напред по посока на стрелката.
3. Избършете вътрешността на корпуса на филтъра с чиста кърпа.
Монтиране
1. Поставете новия филтърен елемент в отвора на корпуса на въздушния филтър и натиснете дръжката в опората надолу.
2. Поставете обратно капака на въздушния филтър на място и го затегнете.
Дизелов двигател
Премахване

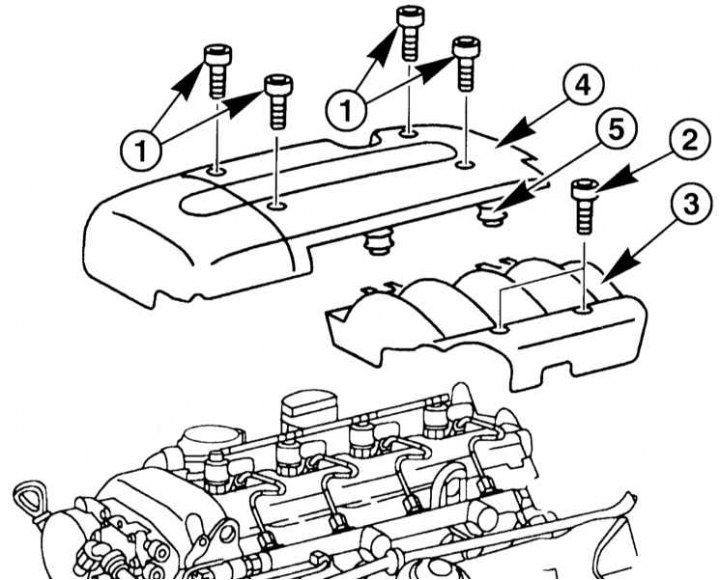

1. Отстранете 6 винта (1) и (2).
Забележка. За 5-цилиндров двигател отстранете 9 винта.
2. Свалете капака (3) на тръбата за разпределение на въздуха отстрани.
3. Свалете капака на двигателя (4).

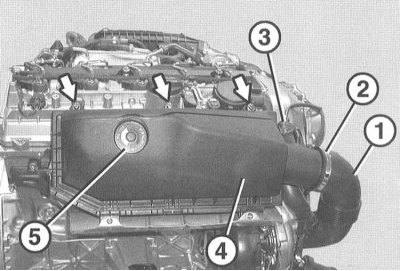

4. Откачете маркуча за засмукване на въздух (1), за да направите това, разхлабете скобата (2) и го плъзнете назад.
5. Разкачете конектора (3) от измервателя на въздушната маса.
6. Развийте капака на въздушния филтър (4) (стрелки в илюстрацията) и го премахнете.
7. Извадете филтърния елемент от корпуса.
8. Нулирайте сервизния индикатор (5), като го завъртите.
Монтиране
1. Избършете корпуса на филтъра с кърпа.
2. Поставете нов филтърен елемент в корпуса на филтъра. Уверете се, че уплътнението пасва равномерно по обиколката.
3. Поставете капака на въздушния филтър и го затегнете с въртящ момент от 10 Nm.
4. Свържете конектора на измервателя на въздушната маса и го закрепете. Преместете щепсела, като проверите надеждността на връзката му.
5. Поставете маркуча за засмукване на въздух и го закрепете със скоба.
6. Сменете капака на двигателя и го завийте на ръка. Внимавайте да не прищипете маркуча или проводника.
7. Поставете капака на тръбата за разпределение на въздуха отстрани. Когато правите това, уверете се, че зъбците пасват в гумените скоби (5).
8. Затегнете закрепващите болтове с въртящ момент от 10 Nm.
