Съдържание: Бензинови автомобили ↡ Дизелов двигател ↡
Внимание! Без открит огън в близост до работното място! Без пушене! Работното място трябва да е оборудвано с пожарогасител! Уверете се, че работната зона е добре проветрена. Изпаренията от горивото са отровни. Носете предпазни очила, когато извършвате работа.
Бензинови автомобили
Горивният филтър за автомобили с бензинов двигател се намира на дъното на автомобила под седалката на водача заедно с адсорбера.
Премахване
1. Изключете заземяващия проводник (-) от акумулатора при изключено запалване.
Внимание! В този случай защитният код, ако има такъв, се премахва от радиоприемника. В този случай, след като свържете радиото, ще трябва да въведете код. Ако е неизвестен, работата на радиото е възможна само след въвеждане на код от сервиз на MERCEDES или от производителя. Затова се препоръчва да се уверите, че кодът е известен и записан, преди да изключите радиото.
2. Освободете налягането в горивната система, като отворите и затворите капачката на резервоара за гориво.
Внимание! Съществува риск от нараняване, когато повдигате автомобила си на крик. Запознайте се с предпазните мерки, когато повдигате автомобила си на крик и го поставяте на стойки за крикове.
3. Поставете автомобила на стойки.
4. Осигурете достатъчен достъп до горивния филтър, като премахнете средната част на предпазителя на двигателя, вижте съответната глава.
5. Маркирайте маркучите за гориво с лента, за да осигурите правилен монтаж.
(Статията е заимствана от уебсайта: mercedesman)

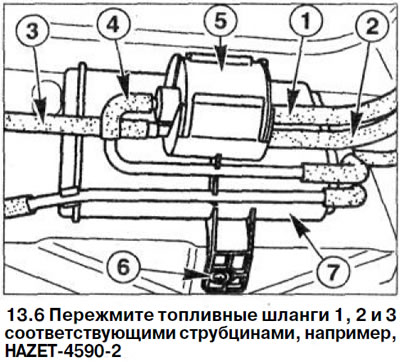

6. Затегнете маркучи за гориво 1, 2 и 3 с подходящи скоби, например HAZET-4590-2 (вижте илюстрацията).
7. Разкачете маркучите за гориво. Съберете изтичащото от маркучите гориво с парцал, който абсорбира достатъчно добре течността, или поставете подходящ съд за събиране на изтичащото гориво.
8. Изключете вентилационния маркуч 4 от горивния филтър 5 (виж илюстрация 13.6).
9. Развийте болт 6 (виж илюстрация 13.6).
10. Изключете адсорбера 7 от водачите и го извадете заедно с горивния филтър 5 (виж илюстрация 13.6). 11 Разкачете горивния филтър от адсорбера.
Монтиране
12. Свържете новия филтър към адсорбера.
13. Инсталирайте адсорбера върху водачите и го закрепете с болтове.
14. Свържете маркучите за гориво и вентилацията към филтъра, като следвате маркировките, направени по време на отстраняването, и закрепете маркучите със скоби.
15. Поставете отново отстранената защита на дъното.
16. Спуснете колата върху колелата.
17. Свържете заземяващата (-) клема към отрицателната клема на акумулатора при изключено запалване.
18. Въведете кода за сигурност в радиото и настройте електронния часовник.
Дизелов двигател
Горивният филтър за автомобили с дизелов двигател се намира в двигателния отсек близо до двигателя.
Премахване
19. Изключете заземяващия проводник (-) от акумулатора при изключено запалване.
Внимание! В този случай защитният код, ако има такъв, се премахва от радиоприемника. В този случай ще трябва да въведете код след свързване на радиото. Ако е неизвестен, работата на радиото е възможна само след въвеждане на код от сервиз на MERCEDES или от производителя. Затова се препоръчва да се уверите, че кодът е известен и записан, преди да изключите радиото.
Внимание! Съберете горивото, което изтича при отстраняването на горивния филтър с парцал, който абсорбира достатъчно добре течността, или поставете подходящ контейнер, за да го съберете.

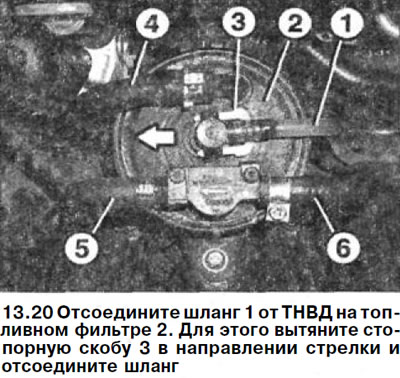

20. Изключете маркуч 1 от инжекционната помпа на горивния филтър 2. За да направите това, издърпайте заключващата скоба 3 докрай, както е показано със стрелката на илюстрацията, и откачете маркуча (вижте илюстрацията).
Внимание! Веднага след изваждането на маркуча, върнете заключващата скоба в първоначалното й положение, тъй като скобата не може да бъде оставена в отключено състояние за дълго време.
21. Маркирайте маркучи за гориво 4, 5 и 6 с лента, разхлабете скобите на маркуча и ги плъзнете върху маркучите. След това изключете маркучите (виж илюстрация 13.20).
22. Развийте трите болта, закрепващи горивния филтър към всмукателния колектор и го извадете.
Монтиране
23. Инсталирайте новия горивен филтър на място във всмукателния колектор и го закрепете с болтове с момент на затягане от 9 Nm.
24. Свържете маркучите за гориво към филтъра, като следвате тяхното обозначение, направено преди отстраняване, и ги закрепете със скоби.
25. Проверете състоянието на О-пръстена на свързващото съединение на прозрачния маркуч за гориво и се уверете, че пръстенът не е повреден или порест. Ако е необходимо, сменете уплътнителния пръстен.
26. Проверете позицията на заключващата скоба. Ако заключващата скоба е била отключена дълго време, тогава е необходимо да смените горивопровода в комплекта.
27. Поставете горивопровода върху дюзата на филтъра и се уверете, че е поставена плътно, като я преместите върху дюзата.
28. Свържете заземяващата (-) клема към отрицателната клема на акумулатора при изключено запалване.
29. Въведете кода за сигурност в радиото и настройте електронния часовник.
