Автомобили с бензинови двигатели.
Премахване
Дъното е покрито с три големи и няколко малки пластмасови капачета.
Внимание! Вдигането на превозно средство крик крие риск от нараняване. Моля, първо прочетете предпазните мерки.
1. Повдигнете автомобила с крик и го поставете върху стойките за крикове.

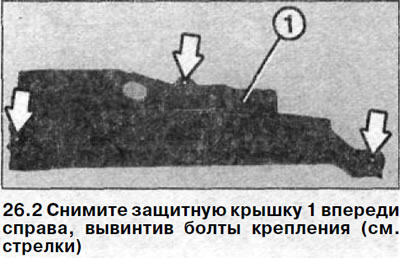

2. Автомобили с бензинови двигатели. Отстранете предпазния капак 1 отпред вдясно, като развиете закрепващите болтове (вижте стрелките на илюстрацията).
[Текст, препубликуван от уебсайта MercedesMan]

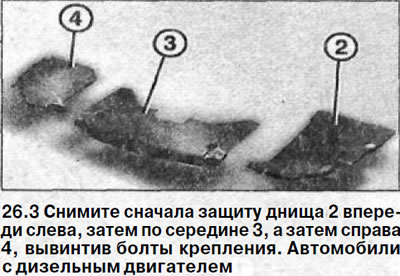

3. Автомобили с дизелови двигатели. Първо отстранете защитата на дъното 2 отпред отляво, след това в средата 3 и след това отдясно 4, като развиете закрепващите болтове (вижте илюстрацията).

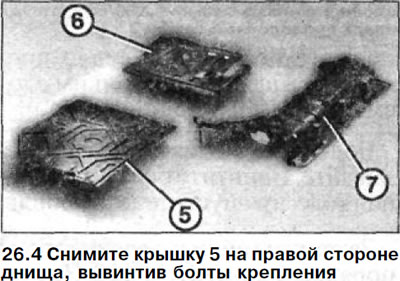

4. Отстранете капака 5 от дясната страна на дъното, като развиете закрепващите болтове (вижте илюстрацията). Този капак е прикрепен към капака от лявата страна.
5. Развийте болтовете, закрепващи капака 6 от дясната страна и го свалете. Този капак също е свързан с капака от лявата страна (виж илюстрация 26.4).
6. Откачете изпускателната тръба на мястото, където е монтиран катализатора, а за автомобили с дизелов двигател - близо до първия катализатор и го освободете от окачването, вижте съответната глава.
7. Развийте закрепващите болтове и отстранете скобата за окачване на изпускателната тръба.
8. Развийте гайката на резервоара за гориво.
9. Свалете левия капак 7 (виж илюстрация 26.4).
Монтиране
Монтажът на защитата на двигателя и дъното се извършва в обратен ред на отстраняването.
Гайката, закрепваща левия капак към резервоара за гориво, се затяга със сила от 30 Nm.
