Снятие
1. Снимите головку блока цилиндров.
2. Снимите поддон.
3. Снимите шатунную крышку 5 (рис. 3.16а).
4. Извлеките поршень 1 вместе с шатуном 4 из блока цилиндров.
5. Пометьте вкладыши 7 вместе с шатунными крышками 5 и шатунами 4.
6. Извлеките поршневой палец 2 и извлеките шатун 4.
7. Проверьте шатунные болты 6.
8. Проверьте поршни и стенки цилиндров на отсутствие износа. Размеры поршней приведены в таблице 3.5.
9. Проверьте поршневые кольца, замените поврежденные.
10 Проверьте и измерьте размеры шатунов 4 и 5 и шатунных вкладышей 7.
Таблица 3.5. Размеры поршней
| Параметры | Двигатели 904 | ||
| Диаметр поршня, мм | Метка BA | 101.781-101.790 | |
| Метка BC | 101.790-101.799 | ||
| Расстояние от днища поршня до оси 1 поршневого пальца | Стандарт | 102 BA | 64.36-64.40 |
| 102BC | |||
| Рем. размер 1 | 102ВА -0.3 | 64.06-64.10 | |
| 102BC -0.3 | |||
| Рем. размер 2 | 102ВА -0.6 | 63.76-63.80 | |
| 102BC -0.6 | |||
| Рем. размер 3 | 102ВА -0.9 | 63.46-63.50 | |
| 102BC -0.9 | |||
| Выступание поршня над блоком цилиндров, мм | 0.28-0.50 | ||
Установка
11. Соберите вместе поршень 1 и шатун 4.
12. Смажьте поршень 1 и установите замки поршневых колец через 120° (стрелка) (рис. 3.166).
Статья получена с этого портала: mercedesman.ru
13. Установите натяжную ленту 9 на поршень и затяните ее до диаметра поршня 1.
14. Установите вкладыш 7 на шатун 4 и контактную масляную поверхность.
15. Вставьте поршень 1 в блок цилиндров так, чтобы натяжная лента коснулась блока цилиндров. Стрелка на поршне должна быть направлена к переду автомобиля.
16. Втолкните поршень 1 в блок цилиндров.
17. Закрутите болты 6 крепления шатунной крышки 5.
18. Измерьте выступание поршней.
19. Установите поддон.
20. Установите головку блока цилиндров.

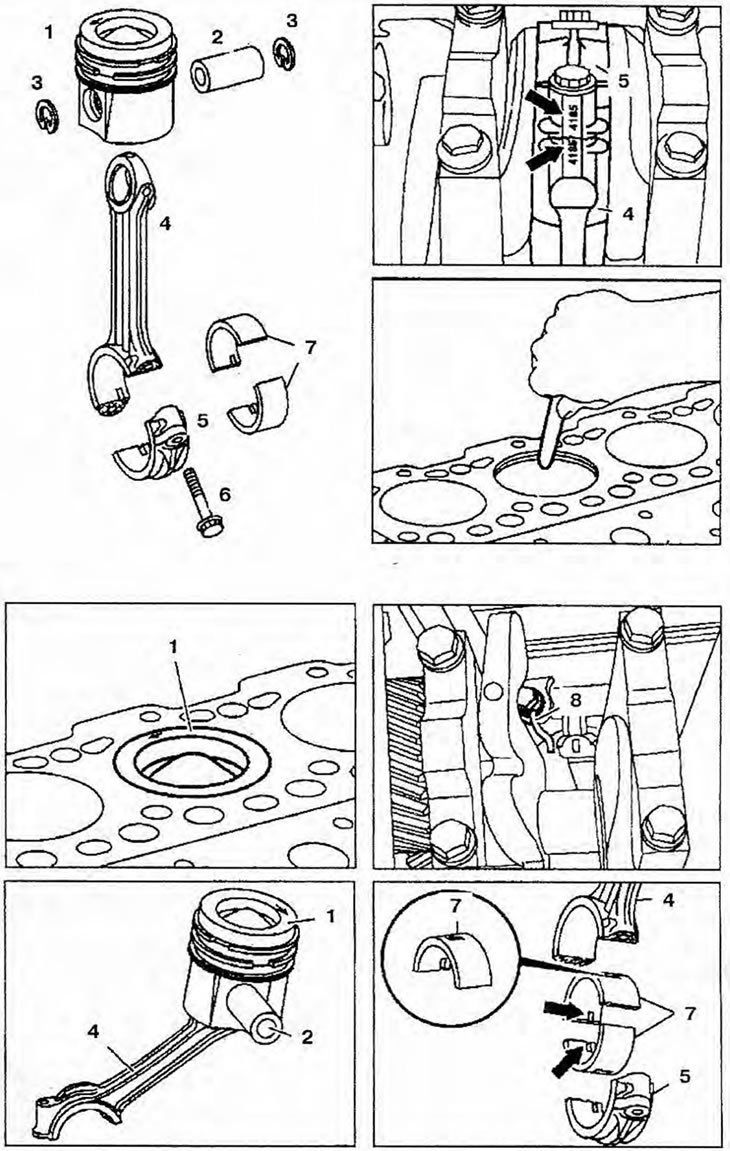

Рис. 3.16а. Поршни: 1 - Поршень; 2 - Поршневой палец; 3 - Стопорные кольца; 4 - Шатун; 5-Шатунная крышка; 6 - Шатунный болт; 7 - Шатунные вкладыши; 8 - Масляная форсунка.

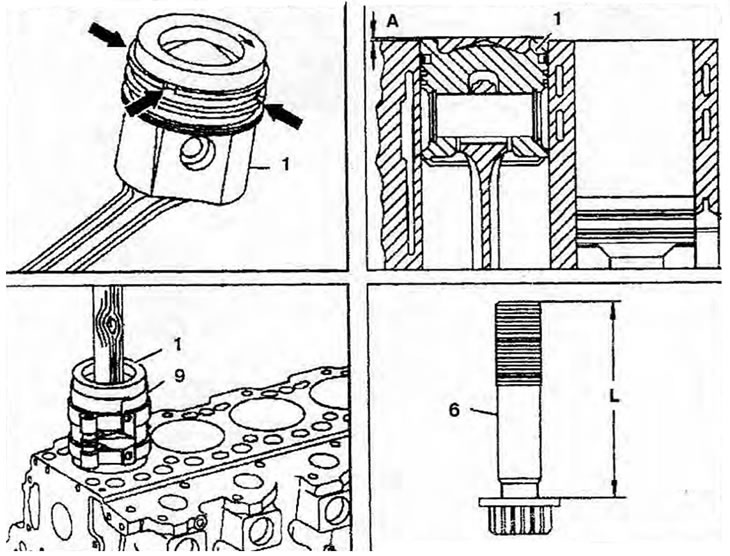

Рис. 3.16б. Поршни: 1 - Поршень; 6 - Длина шатунного болта; 9 - Натяжная лента; А - Выступание поршня.
