Снятие
1. Снимите поршни 4 (рис. 3.17).
2. Снимите поршневые кольца 1, 2 и 3, начиная с верхнего.
3. Измерьте зазоры поршневых колец 1 и 2.
4. Измерьте зазор между концами маслосъемного кольца 3.
Зазоры поршневых колец:
- Верхнее компрессионное кольцо: новое - 0.35-0.55 мм, допустимый износ - 1.0 мм.
- Нижнее компрессионное кольцо: новое - 0.40-0.60 мм, допустимый износ - 1.0 мм.
- Маслосъемное кольцо: новое - 0.25-0.50 мм, допустимый износ - 1.0 мм.
Установка
5. Установка проводится в порядке, обратном снятию.

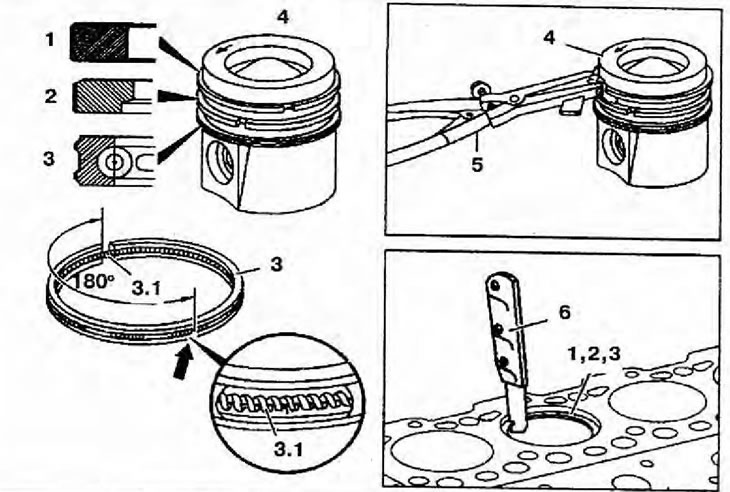

Рис. 3.17. Поршневые кольца: 1, 2 - Компрессионные кольца; 3 - Маслосъемное кольцо; 3.1 - Витая пружина; 4 - Поршень; 5 - Щипцы; 6 - Щуп.
