Снятие
1. Отсоедините отрицательный провод от батареи.
2. Слейте охлаждающую жидкость.
3. Снимите сиденье переднего пассажира.
4. Снимите выпускной коллектор.
5. Снимите топливопроводы.
6. Отсоедините постоянный дроссель от головки блока цилиндров.
7. Снимите сливной топливопровод 6 с головки блока цилиндров 1 (рис. 3.6). Замените сальники 7.
8. Снимите кронштейн трубы указателя уровня масла 10 с головки блока цилиндров 1.
9. Отсоедините разъемы проводки 16.1 или 16.2 от датчика температуры В8.1 или В8.2
10. Снимите переходник 14.1 или 14.2 насоса системы охлаждения с головки блока цилиндров 1. Замените соединитель 11 и прокладку 15.
11. Снимите коромысла и оси коромысел.
12. Снимите двухсторонние коромысла 3.1 или 3.2.
13. Снимите штанги толкателей 4.
14. Открутите болты крепления головки блока цилиндров 2.
15. Снимите головку блока цилиндров 1 с блока цилиндров.
16. Протрите резьбовые отверстия, масляные каналы и каналы для охлаждающей жидкости.
17. Протрите контактные поверхности блока цилиндров.
Проверка
18. Измерьте длину болтов 2 крепления головки блока цилиндров.
19. Протрите головку блока цилиндров и проверьте отсутствие повреждений.
20. Проверьте контактные поверхности головки блока цилиндров 1 и блока цилиндров на прямолинейность:
- Допустимое отклонение от прямолинейности нижней контактной поверхности головки блока цилиндров по всей длине: 0.05 мм.
- Допустимое отклонение от прямолинейности нижней контактной поверхности головки блока цилиндров на длине более 150 мм: 0.02 мм.
- Допустимое отклонение от прямолинейности контактной поверхности блока цилиндров по всей длине: 0.03 мм.
- Допустимое отклонение от прямолинейности контактной поверхности блока цилиндров на длине более 150 мм: 0.015 мм.
Установка
21. Установка проводится в порядке, обратном снятию.

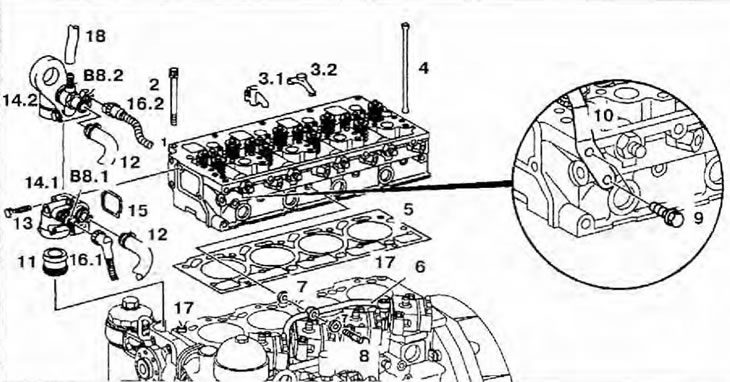

Рис. 3.6. Головка блока цилиндров: 1 - Головка блока цилиндров; 2 - Болт крепления головки блока цилиндров; 3.1 - Двухстороннее коромысло (двигатель 904.904/908 до номера 039739); 3.2 - Двухстороннее коромысло (двигатель 904.904/908, начиная с номера 039740, и 904.914/923/936); 4 - Штанга толкателя; 5 - Прокладка головки блока цилиндров; 6 - Сливной топливопровод; 7 - Уплотнительное кольцо; 8, 9, 13 - Болты; 10 - Кронштейн трубы указателя уровня масла; 11 - Соединитель; 12, 1 8 -Трубки системы охлаждения; 14.1 - Переходник насоса системы охлаждения (двигатель 904.904/908 до номера 039739); 14.2 - Переходник насоса системы охлаждения (двигатель 904.904/908, начиная с номера 039740, и 904.914/923/936); 15 - Прокладка; 16.1 - Разъем проводки датчика температуры охлаждающей жидкости (двигатель 904.904/908 до номера 039739); 16.2 - Разъем проводки датчика температуры охлаждающей жидкости (двигатель 904.904/908, начиная с номера 039740, и 904.914/923/936); 17 - Центрирующие втулки; В8.1 - Датчик температуры охлаждающей жидкости (двигатель 904.904/908 до номера 039739); В8.2 - Датчик температуры охлаждающей жидкости (двигатель 904.904/908, начиная с номера 039740, и 904.914/923/936).
