Általános információ
A vezérlőmodulok elrendezése a jármű fedélzetén
А2/5 - Antennaosztó; A2 / 6 - CD-váltó; A2/22 - Antenna; А2/42 - TV-tuner; A2/65 - Antennaerősítő; A35/8 - Segélyhívó rendszer vezérlőmodul (E-hívás) TELE AID; A35 / 11 - A Linguatronic rendszer vezérlőmodulja; B33 - Lopásgátló dőlésérzékelő (ATA); B66 - Kúp dőlésérzékelő; N2/2 - SRS vezérlőmodul; N3/10 - ME-SFI befecskendező vezérlő modul; N10/1 - Jobb oldali SAM vezérlőmodul/szerelőblokk; N10/2 - Hátsó SAM vezérlőmodul/szerelőblokk; N15/3 - AT vezérlőmodul (TCM/ETC); N15/5 - Kiválasztó modul (ESM) NÁL NÉL; N15/7 - VGS adatátviteli vezérlőmodul; N25/6 - Hátsó ülésfűtés vezérlőmodul; N27 - Vontatásvédelmi érzékelő vezérlőmodul; N28/1 - Pótkocsi csatlakozás regisztrációs rendszer vezérlőmodulja; N39/2 - CDI befecskendező vezérlő modul; N47-7 - ABS vezérlőmodul; N62 - Tolatást segítő rendszer vezérlőmodul (BA); X4/30 - Sorkapocs (kör 30 motor); Y58/1 - Kanna ürítőszelep
A befecskendezést vezérlő modulok eltávolítására és beszerelésére vonatkozó eljárások leírása (ME-SFI/CDI), NÁL NÉL (TCM/ETC), osztódoboz, fék és kiegészítő stabilizáló rendszerek (ABS/BAS/EBV/ESP) a kézikönyv vonatkozó fejezeteiben található (fejezeteket lásd Tápellátás és kipufogó rendszerek, automatikus átvitel, távvezeték és Felfüggesztés és kormánymű).
COMAND rendszervezérlő modul többfunkciós kijelzővel (kód ET4)
A többfunkciós kijelzővel rendelkező COMAND vezérlőmodul telepítési részletei (1/2)
1 - Csavar
A40 / 3 - Parancsvezérlő modul többfunkciós kijelzővel
A többfunkciós kijelzővel rendelkező COMAND vezérlőmodul telepítési részletei (2/2)
1 - RGB TV tuner jelcsatlakozó; 2 - CAN busz csatlakozó (a műszercsoporthoz); A - Tápcsatlakozó; B - Hangszóró csatlakozó; D2B - Száloptikai busz csatlakozó; D - FM/AM antenna bemeneti csatlakozó; E - GPS bemeneti csatlakozó; F - IF* kimeneti csatlakozó; S - Biztosíték
1. A megfelelő konfigurációjú modelleken (kód ET2) aktiválja a TELE AID segélyhívó rendszer szervizmódját (lásd a részt A TELE AID segélyhívó rendszer szolgáltatási módjának aktiválása / deaktiválása).
2. Válassza le a negatív kábelt az akkumulátorról.
3. Távolítsa el az eszközpanel középső részének burkolatát (cm. A műszerfal konzolrészének homlokfalának eltávolítása és felszerelése).
4. Csavarja ki a rögzítőcsavarokat (1) és engedje el a vezérlőmodul/többfunkciós kijelző egységet (A40/3) a műszerfalról.
5. Húzza ki az elektromos csatlakozókat (1, 2, A, B, D, E, F).
6. Óvatosan, ügyelve arra, hogy ne húzza vagy csípje be a kábelt, válassza le az optikai D2B csatlakozót.
7. A beszerelés fordított sorrendben történik, - a megfelelő konfigurációval (kód ET2) kapcsolja ki a TELE AID rendszer szervizmódját (lásd a részt A TELE AID segélyhívó rendszer szolgáltatási módjának aktiválása / deaktiválása).
8. Végül olvassa el a hibakódokat, és törölje az OBD memóriát a STAR DIAGNOSIS szkenner segítségével (6511 1801 00) (fejezetet lásd Motor elektromos rendszerek).
Ajtószerelvény-vezérlő modulok
Bejárati ajtó

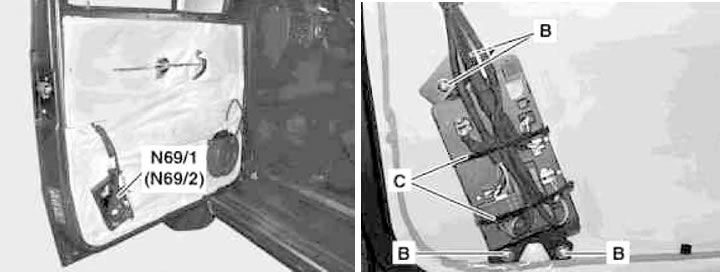

Az első ajtó vezérlőmodul telepítési részletei
B - Rögzítőcsavarok; C - Pántok; N69/1 - Bal oldali ajtó vezérlőmodul; N69/2 - Jobb oldali ajtó vezérlőmodul

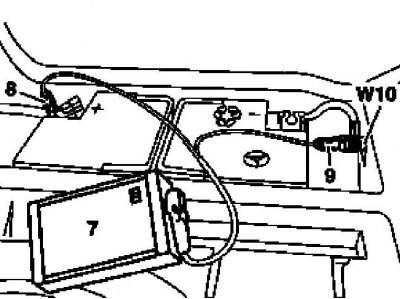

1. Kapcsolja be a segédakkumulátort és csatlakoztassa a szabványos akkumulátorhoz, majd válassza le az utóbbiról a negatív kábelt.
7 - Segéd akkumulátor
8 - A modul pozitív vezetékének kivezetése
9 - A modul negatív vezetékének kivezetése
W10 - Akkumulátor földelés
2. Távolítsa el az ajtó belső kárpitjának paneljét (fejezetet lásd Test).
3. Válassza le a vezetékeket az ajtóvezérlő modulról (N69/1 vagy N69/2) (lásd a részt Szerelőblokkok és vezérlőmodulok vezetékeinek leválasztása és csatlakoztatása).
4. Távolítsa el a rögzítőcsavarokat (BAN BEN) és távolítsa el a vezérlőmodult (N69/1 vagy N69/2).
5. A beszerelés fordított sorrendben történik - a modulok bekötése, ügyelve arra, hogy a vezetékek ne keresztezzék egymást, új kötszerekkel rögzíteni (VAL VEL).
6. Végül olvassa el a hibakódokat, és törölje az OBD memóriát a STAR DIAGNOSIS szkenner segítségével (6511 1801 00) (fejezetet lásd Motor elektromos rendszerek).
Hátsó ajtó
A hátsó ajtó vezérlőmodul beépítési részletei (1/2)
1 - Clipek; 2 - Reteszek; 3 - Kárpitos panel; N69/3 - Bal oldali ajtó vezérlőmodul; N69/4 - Jobb oldali ajtó vezérlőmodul

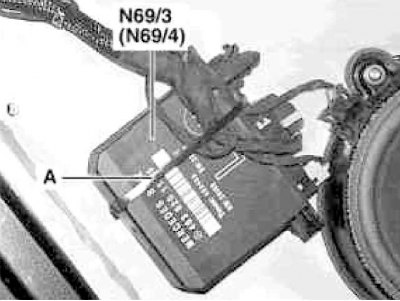

A hátsó ajtó vezérlőmodul beépítési részletei (2/2)
A - kötés
1. Kapcsolja be a kiegészítő akkumulátort és csatlakoztassa a szabványos akkumulátorhoz, majd válassza le a negatív vezetéket az utóbbiról.
7 - Segéd akkumulátor
8 - A modul pozitív vezetékének kivezetése
9 - A modul negatív vezetékének kivezetése
W10 - Akkumulátor földelés
2. Távolítsa el az ajtó belső kárpitjának paneljét (3) (fejezetet lásd Test).
3. Válassza le a vezetékeket az ajtóvezérlő modulról (N69/3 vagy N69/4) (lásd a részt Szerelőblokkok és vezérlőmodulok vezetékeinek leválasztása és csatlakoztatása).
4. A reteszek összenyomása (1), távolítsa el a vezérlőmodult (N69/3 vagy N69/4).
5. A beszerelés fordított sorrendben történik - a modulok bekötése, ügyelve arra, hogy a vezetékek ne keresztezzék egymást, rögzítse új kábelköteggel (A).
6. Végül olvassa el a hibakódokat, és törölje az OBD memóriát a STAR DIAGNOSIS szkenner segítségével (6511 1801 00) (fejezetet lásd Motor elektromos rendszerek).
A jelaktiváló és érzékelési rendszer vezérlőmoduljai (SAM) /biztosítékok és relék szerelőblokkjai
Elülső modul
Az elülső SAM/biztosíték és relé szerelőblokk beépítési részletei
1, 2 - Dió; 3, 4 - SAM vezeték csatlakozója; N10/1 - Elülső SAM vezérlőmodul
1. A megfelelő konfigurációjú modelleken (kód ET2) aktiválja a TELE AID segélyhívó rendszer szervizmódját (lásd a részt A TELE AID segélyhívó rendszer szolgáltatási módjának aktiválása / deaktiválása).
2. Válassza le a negatív kábelt az akkumulátorról.
3. Távolítsa el a fő tárolódobozt (fejezetet lásd Test).
4. Távolítsa el a műszerfal jobb alsó fedelét (fejezetet lásd Test).
5. Adja meg a rögzítő anyákat (1. és 2) és távolítsa el az elülső SAM-et/szerelőblokkot (N10/1).
6. Az előző megjelölés után válassza le a csatlakozókat (3. és 4) irányító modul (N10/1) (lásd a részt Szerelőblokkok és vezérlőmodulok vezetékeinek leválasztása és csatlakoztatása).
7. A beszerelés fordított sorrendben történik - győződjön meg arról, hogy az elektromos vezetékek megfelelően vannak elhelyezve, és a csatlakozók biztonságosan rögzítve vannak (lásd a részt Szerelőblokkok és vezérlőmodulok vezetékeinek leválasztása és csatlakoztatása).
8. Megfelelő modellek (kód ET2) kapcsolja ki a TELE AID rendszer szervizmódját (lásd a részt A TELE AID segélyhívó rendszer szolgáltatási módjának aktiválása / deaktiválása).
9. Végül olvassa el a hibakódokat, és törölje az OBD memóriát a STAR DIAGNOSIS szkenner segítségével (6511 1801 00) (fejezetet lásd Motor elektromos rendszerek) és adja meg a szükséges alapbeállításokat a fedélzeti berendezéshez.
Hátsó modul

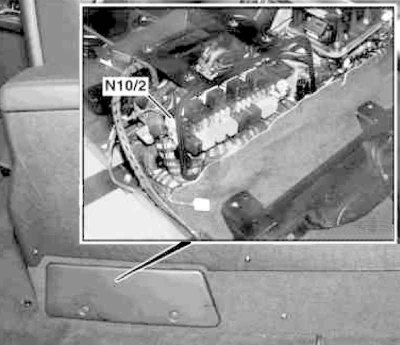

Hátsó SAM telepítési részletek/biztosíték és relé szerelőblokk (N10/2)
1. A megfelelő konfigurációjú modelleken (kód ET2) aktiválja a TELE AID segélyhívó rendszer szervizmódját (lásd a részt A TELE AID segélyhívó rendszer szolgáltatási módjának aktiválása / deaktiválása).
2. Válassza le a negatív kábelt az akkumulátorról.
3. Távolítsa el a középkonzolt (fejezetet lásd Test) és egy légcsatorna alatta.
4. Lazítsa meg a rögzítőcsavarokat, és távolítsa el a SAM modult/szerelőblokkot (N10/2).
5. A beszerelés fordított sorrendben történik - kövesse a helyes bekötést és a csatlakozók rögzítésének megbízhatóságát (lásd a részt Szerelőblokkok és vezérlőmodulok vezetékeinek leválasztása és csatlakoztatása).
6. Megfelelő modellek (kód ET2) kapcsolja ki a TELE AID rendszer szervizmódját (lásd a részt A TELE AID segélyhívó rendszer szolgáltatási módjának aktiválása / deaktiválása).
7. Végül olvassa el a hibakódokat, és törölje az OBD memóriát a STAR DIAGNOSIS szkenner segítségével (6511 1801 00) (fejezetet lásd Motor elektromos rendszerek) és adja meg a szükséges alapbeállításokat a fedélzeti berendezéshez.
Elektronikus gyújtáskapcsoló vezérlő modul (EIS/EZS)
Az EIS/EZS vezérlőmodul telepítésének részletei
1 - Clipek; 2 - A gyújtászár meghajtó kábele; 3 - Bekötési csatlakozó; N73 - EIS/EZS vezérlőmodul
1. A megfelelő konfigurációjú modelleken (kód ET2) aktiválja a TELE AID segélyhívó rendszer szervizmódját (lásd a részt A TELE AID segélyhívó rendszer szolgáltatási módjának aktiválása / deaktiválása).
2. Kapcsolja be a segédakkumulátort, és csatlakoztassa a szabványos akkumulátorhoz, majd válassza le az utóbbiról a negatív kábelt.
7 - Segéd akkumulátor
8 - A modul pozitív vezetékének kivezetése
9 - A modul negatív vezetékének kivezetése
W10 - Akkumulátor földelés
3. Vegye ki a gyújtáskulcsot.
4. Távolítsa el a műszerfal bal alsó részét (fejezetet lásd Test).
5. Nyomja össze a füleket (1) és válassza le az EIS modulról (N73) meghajtó kábel (2), a nyíl irányába húzva.
6. Húzza ki a csatlakozót (3) EIS modul huzalozás (N73).
7. A telepítés fordított sorrendben történik - a csere EIS modult a készletben található utasítások szerint kell programozni.
8. Végül olvassa el a hibakódokat, és törölje az OBD memóriát a STAR DIAGNOSIS szkenner segítségével (6511 1801 00) (fejezetet lásd Motor elektromos rendszerek).
Telekommunikációs vezérlő modul (ET7/EV7 kódok)

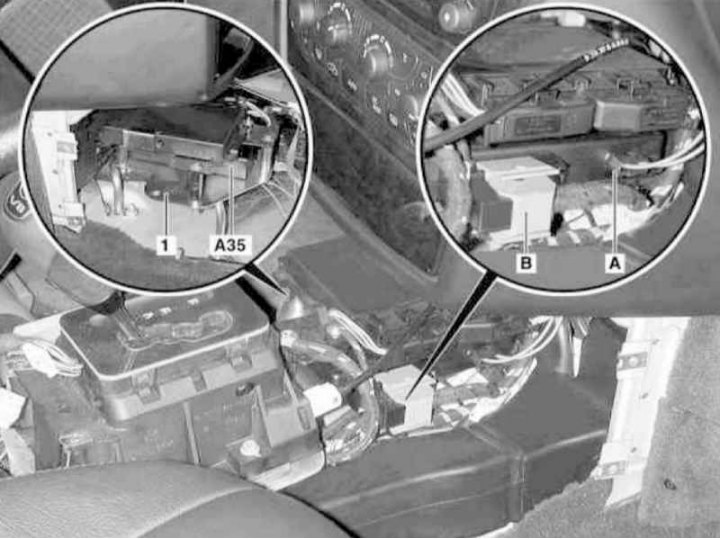

A távközlési vezérlőmodul telepítésének részletei (ET7/EV7 kódok)
1 - Modul konzol; A - Csatlakozó optikai kábel csatlakoztatásához; B - Csatlakozó; N112 - Vezérlőmodul
1. Távolítsa el a középkonzolt (fejezetet lásd Test).
2. Húzza ki a csatlakozót (A) optikai kábel csatlakozások a vezérlőmodulon (N112), - azonnal zárja le a hullámvezető csatlakozókat védődugókkal.
3. Nyomja meg a rögzítőfüleket, és óvatosan húzza meg a csatlakozó kioldásához (BAN BEN).
4. Csavarja ki a 2 rögzítőcsavart, és az egyik anya kioldása után távolítsa el a konzolt (1) irányító modul (N112) a távvezeték alagútjából.
5. Csavarja ki az alulról található két rögzítőcsavart, és távolítsa el a vezérlőmodult (N112) a konzol panelről (1).
6. A beszerelés fordított sorrendben történik.
7. Végül olvassa el a hibakódokat, és törölje az OBD memóriát a STAR DIAGNOSIS szkenner segítségével (6511 1801 00) (fejezetet lásd Motor elektromos rendszerek).
TELE AID segélyhívó rendszer vezérlő modul (kód ET2)
Modellek 463.250/323/333

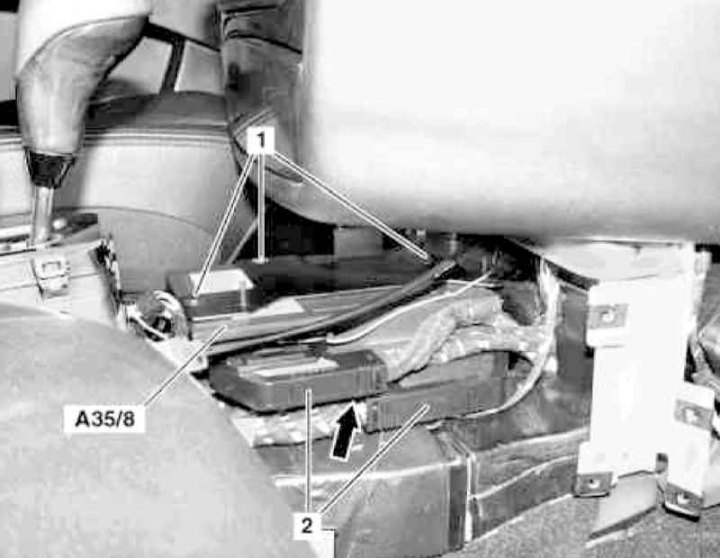

A TELE AID segélyhívó rendszer vezérlőmoduljának telepítési részletei a 463.250/323/333 modelleken
1 - Csavarok; 2 - Bekötési csatlakozók; А35/8 - Vezérlőmodul; Nyíl - Vezetékcsatlakozó
1. A megfelelő konfigurációjú modelleken (kód ET2) aktiválja a TELE AID segélyhívó rendszer szervizmódját (lásd a részt A TELE AID segélyhívó rendszer szolgáltatási módjának aktiválása / deaktiválása).
2. Válassza le a negatív kábelt az akkumulátorról.
3. Távolítsa el a középkonzolt (fejezetet lásd Test).
4. Távolítsa el az AT vezérlőmodult (ECM/ETC) (fejezetet lásd automatikus átvitel).
5. Távolítsa el a három rögzítőcsavart (1), válassza le a két csatlakozót (2), majd válassza le a nyíllal jelzett csatlakozót, és távolítsa el a vezérlőmodult (А35/8).
6. Cserélje ki az akkumulátort a segélyhívó rendszerben.
7. A beszerelés fordított sorrendben történik.
8. Megfelelő modellek (kód ET2) kapcsolja ki a TELE AID rendszer szervizmódját (lásd a részt A TELE AID segélyhívó rendszer szolgáltatási módjának aktiválása / deaktiválása).
9. Végül olvassa el a hibakódokat, és törölje az OBD memóriát a STAR DIAGNOSIS szkenner segítségével (6511 1801 00) (fejezetet lásd Motor elektromos rendszerek) és adja meg a szükséges alapbeállításokat a fedélzeti berendezéshez.
Modellek 463.246/249
A TELE AID segélyhívó rendszer vezérlőmoduljának telepítési részletei a 463.246/249 modelleken (1/3)
1 - Vezérlőmodul fedele; 3 - Rögzítő anya; А35/8 - Vezérlőmodul; A35/8j10 - Bekötési csatlakozó; B - CAN adatbusz vezetékcsatlakozó; C - Antenna kábel csatlakozó; Nyíl - Klipek

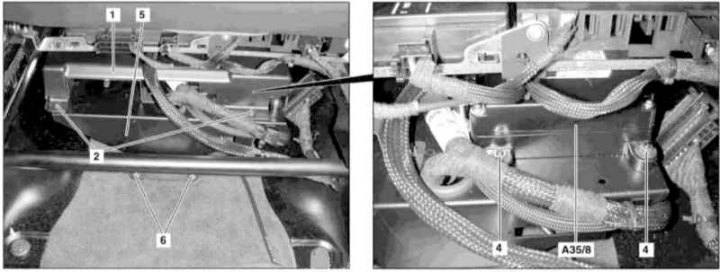

A TELE AID segélyhívó rendszer vezérlőmoduljának telepítési részletei a 463.246/249 modelleken (2/3)
4 - Rögzítő anya; 5 - Modul konzol; 6 - Rögzítő anyák

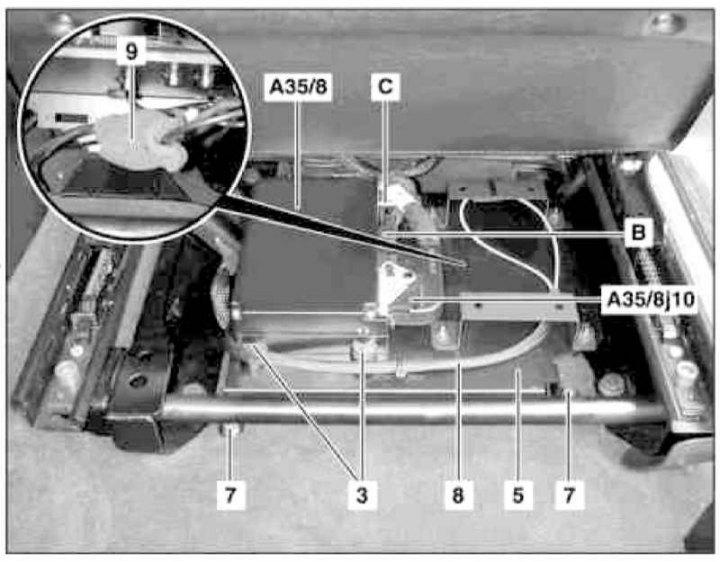

A TELE AID segélyhívó rendszer vezérlőmodul konzoljának telepítési részletei a 463.246/249 modelleken (3/3)
5 - Modul konzol; 7 - Rögzítő anyák; 8 - CAN adatbusz vezeték; 9 - Porózus szigetelőanyag
1. Emelje fel a jobb első ülést, és csúsztassa hátra, ameddig csak lehet.
2. Oldja ki a két reteszt (2) fedél elülső rögzítők (1) irányító modul.
3. Mozgassa a megemelt ülést teljesen előre, oldja ki a két hátsó reteszt (nyilak) és távolítsa el a fedelet (1).
4. Adj két diót (3) a vezérlőmodul hátsó részének rögzítése (А35/8).
5. Ismét vegye a megemelt ülést a leghátsó helyzetbe, és adja meg a két első anyát (4) és távolítsa el a modult (А35/8).
6. Kapcsolja ki a gyújtást, aktiválja a segédakkumulátort és csatlakoztassa a normál akkumulátorhoz, majd válassza le az utóbbiról a negatív vezetéket.
7 - Segéd akkumulátor
8 - A modul pozitív vezetékének kivezetése
9 - A modul negatív vezetékének kivezetése
W10 - Akkumulátor földelés
7. Távolítsa el a vezérlőmodult (А35/8) a tartókonzoltól.
8. Oldja ki és húzza ki a csatlakozót (A35/8j10).
9. Válassza le a CAN adatbusz optikai kábelét, és azonnal dugja be a csatlakozó mindkét felét (BAN BEN) speciális védősapkák, amelyek megakadályozzák a fényt.
10. Húzza ki a csatlakozót (VAL VEL) antenna kábel.
11. Távolítsa el a TELE AID segélyhívó rendszer vezérlőmodulját (А35/8).
12. Ha szükséges, engedje el az elejét (6) és hátsó (7) anyák, külön a konzoltól (5) a vezeték (8) CAN busz, hab szigetelőanyagtól mentes (9) és válassza le a csatlakozókat, - gondoskodjon a száloptikai hullámvezető speciális kupakkal való védelméről és távolítsa el a konzolt (5) modult, átvezetve az elektromos vezetékeket az ablakokon.
13. A beszerelés fordított sorrendben történik.
14. Végül olvassa el a hibakódokat, és törölje az OBD memóriát a STAR DIAGNOSIS szkenner segítségével (6511 1801 00) (fejezetet lásd Motor elektromos rendszerek) és adja meg a szükséges alapbeállításokat a fedélzeti berendezéshez.
Vontatásvédelmi érzékelő vezérlőmodul
Vezérlőmodul telepítési részletek (N27) vontatásvédelmi érzékelő
1. A megfelelő konfigurációjú modelleken (kód ET2) aktiválja a TELE AID segélyhívó rendszer szervizmódját (lásd a részt A TELE AID segélyhívó rendszer szolgáltatási módjának aktiválása / deaktiválása).
2. Válassza le a negatív kábelt az akkumulátorról.
3. Távolítsa el a középkonzolt (fejezetet lásd Test).
4. Távolítsa el a hátsó SAM-et (N10/2), - lásd fent.
5. Válassza le a vezetékeket a vezérlőmodulról (N27) vontatásvédelmi érzékelő.
6. Lazítsa meg a rögzítőket, és távolítsa el a modult (N27).
7. A telepítés fordított sorrendben történik - a megfelelő konfigurációjú modelleken (kód ET2) kapcsolja ki a TELE AID rendszer szervizmódját (lásd a részt A TELE AID segélyhívó rendszer szolgáltatási módjának aktiválása / deaktiválása).
8. Végül olvassa el a hibakódokat, és törölje az OBD memóriát a STAR DIAGNOSIS szkenner segítségével (6511 1801 00) (fejezetet lásd Motor elektromos rendszerek) és adja meg a szükséges alapbeállításokat a fedélzeti berendezéshez.
Ultrahangos hátrameneti asszisztens vezérlőmodul (BA) (kód: J44)

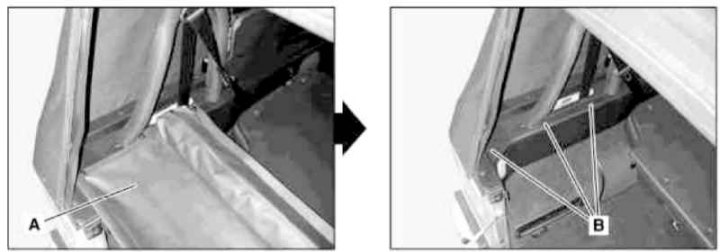

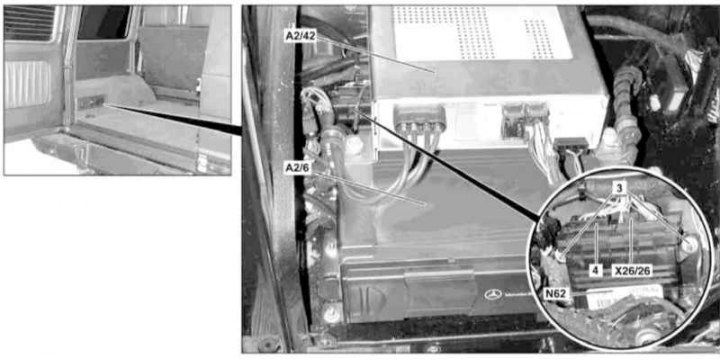

A BA vezérlőmodul telepítésének részletei (1/2)
A - Csomagfedél szélterelővel; B - A szélterelő tartókonzolja
A BA vezérlőmodul telepítésének részletei (2/2)
3 - Dió; 4 - Elektromos vezetékek csatlakozója BA; A2 / 6 - CD-váltó; А2/42 - TV-tuner; N62 - BA vezérlőmodul; X26/26 - Csatlakozó vezetékek BA
1. Kapcsolja ki a gyújtást, aktiválja a segédakkumulátort és csatlakoztassa a szabványos akkumulátorhoz, majd válassza le az utóbbiról a negatív vezetéket.
7 - Segéd akkumulátor
8 - A modul pozitív vezetékének kivezetése
9 - A modul negatív vezetékének kivezetése
W10 - Akkumulátor földelés
2. Oldja ki a hat reteszt (mindkét oldalon három), távolítsa el a szélterelővel felszerelt fedelet (A) csomagtér.
3. Távolítsa el a tartókonzolt (BAN BEN) szélterelő a csomagtér bal oldalán.
4. Megfelelő modellek (kód V53) távolítsa el a bal oldali tárolódobozt.
5. A megfelelő modelleken távolítsa el a TV-tunert (A2/42), - EM9 kód és CD váltó (A2/6), - EP5 kód (lásd a részt CD-váltó/TV-tuner eltávolítása és beszerelése).
6. Adja meg a rögzítő anyákat (3), válassza le a csatlakozókat (Х26/26 és 4) és távolítsa el a BA vezérlőmodult (N62).
7. A beszerelés fordított sorrendben történik.
8. Végül olvassa el a hibakódokat, és törölje az OBD memóriát a STAR DIAGNOSIS szkenner segítségével (6511 1801 00) (fejezetet lásd Motor elektromos rendszerek).
Ülésfűtés szabályozó modul (kód: H11)

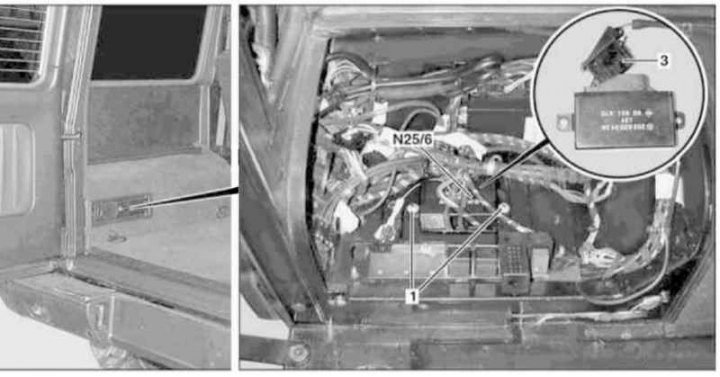

Ülésfűtés szabályozó modul beépítési részletek (kód: H11)
1 - Rögzítő anyák; 3 - Csatlakozó; N25/6 - Vezérlőmodul
1. A megfelelő konfigurációjú modelleken (kód ET2) aktiválja a TELE AID segélyhívó rendszer szervizmódját (lásd a részt A TELE AID segélyhívó rendszer szolgáltatási módjának aktiválása / deaktiválása).
2. Válassza le a negatív kábelt az akkumulátorról.
3. Oldja ki a hat reteszt (mindkét oldalon három), távolítsa el a szélterelővel felszerelt fedelet (A) csomagtér.
4. Távolítsa el a tartókonzolt (BAN BEN) szélterelő a csomagtér bal oldalán.
5. Megfelelő modellek (kód V53) távolítsa el a bal oldali tárolódobozt.
6. A megfelelő modelleken távolítsa el a TV-tunert (A2/42), - EM9 kód és CD váltó (A2/6), - EP5 kód (lásd a részt CD-váltó/TV-tuner eltávolítása és beszerelése).
7. Adjon rögzítő anyákat (1), húzza ki a csatlakozót (3) és távolítsa el a vezérlőmodult (N25/6).
8. A telepítés fordított sorrendben történik - a megfelelő konfigurációjú modelleken (kód ET2) kapcsolja ki a TELE AID rendszer szervizmódját (lásd a részt A TELE AID segélyhívó rendszer szolgáltatási módjának aktiválása / deaktiválása).
9. Végül olvassa el a hibakódokat, és törölje az OBD memóriát a STAR DIAGNOSIS szkenner segítségével (6511 1801 00) (fejezetet lásd Motor elektromos rendszerek) és adja meg a szükséges alapbeállításokat a fedélzeti berendezéshez.
Vezérlőmodul a Linguatronic hangutasítási rendszerhez (EL1 - EL6 kódok)

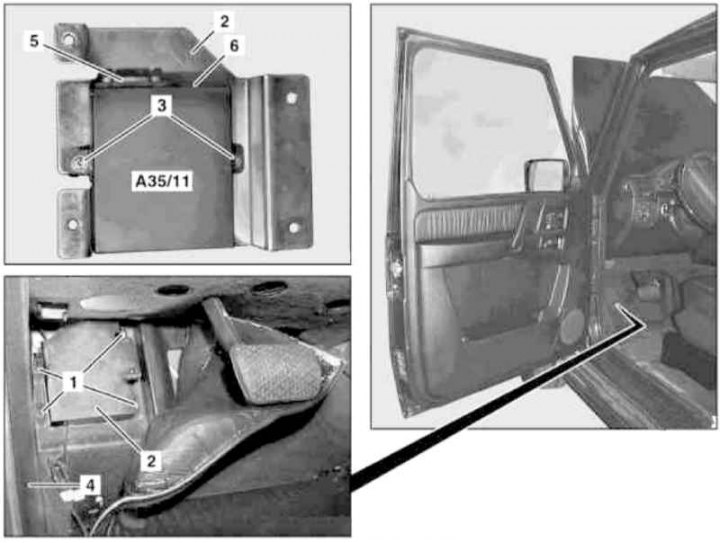

A Linguatronic rendszer vezérlőmoduljának telepítési részletei
1, 3 - Dió; 2 - tartókonzol; 4 - Lábkút befejező panel; 5 - Csatlakozó; 6 - D2V optikai kábel csatlakozó; A35/11 - Linguatronic vezérlőmodul
1. Kapcsolja ki a gyújtást, aktiválja a segédakkumulátort és csatlakoztassa a normál akkumulátorhoz, majd válassza le az utóbbiról a negatív vezetéket.
7 - Segéd akkumulátor
8 - A modul pozitív vezetékének kivezetése
9 - A modul negatív vezetékének kivezetése
W10 - Akkumulátor földelés
2. Húzza le a szőnyegpanelt a vezető lábterében.
3. Ha szükséges, emelje fel a kárpitlapot (4) és lazítsa meg az anyákat (1).
4. Távolítsa el a Linguatronic vezérlőmodult (А35/11) komplett tartókonzollal (2).
5. Oldja ki és válassza le a csatlakozókat (5 és 6), - azonnal dugja be a D2B optikai kábel bemeneteit speciális dugókkal.
6. Adja meg a rögzítő anyákat (3) és távolítsa el a vezérlőmodult (А35/11).
7. A beszerelés fordított sorrendben történik.
8. Végül olvassa el a hibakódokat, és törölje az OBD memóriát a STAR DIAGNOSIS szkenner segítségével (6511 1801 00) (fejezetet lásd Motor elektromos rendszerek).
Audio erősítő vezérlő modul (kód: E66)
Az audioerősítő vezérlőmodul telepítési részletei
1 - Bekötési csatlakozó; 2 - Dió; 3 - Konzol; 4 - Csavarok; N40/9 - Erősítő
1. Mozgassa előre a megemelt vezetőülést ütközésig.
2. Kapcsolja ki a gyújtást, aktiválja a segédakkumulátort és csatlakoztassa a szabványos akkumulátorhoz, majd válassza le az utóbbiról a negatív vezetéket.
7 - Segéd akkumulátor
8 - A modul pozitív vezetékének kivezetése
9 - A modul negatív vezetékének kivezetése
W10 - Akkumulátor földelés
3. Húzza ki a csatlakozót (1).
4. Adj diót (2) és távolítsa el a konzolt (3) beépített erősítővel (N40/9).
5. Távolítsa el a rögzítőcsavarokat (4) és távolítsa el az erősítőt (N40/9) a konzolról (3).
6. A beszerelés fordított sorrendben történik.
7. Végül olvassa el a hibakódokat, és törölje az OBD memóriát a STAR DIAGNOSIS szkenner segítségével (6511 1801 00) (fejezetet lásd Motor elektromos rendszerek).
SRS vezérlő modul
Kiadási modellek 01.11.30-ig

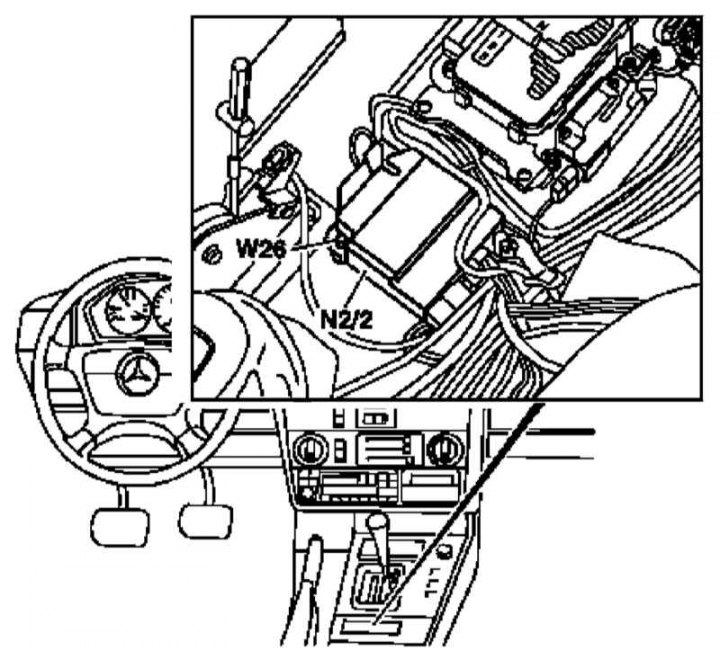

SRS vezérlőmodul telepítési részletek a 2001. 11. 30-i modelleken
N2/2 - Vezérlőmodul
W26 - Modul földelés
1. Válassza le a negatív kábelt az akkumulátorról.
2. Távolítsa el a középkonzolt (fejezetet lásd Test).
3. Válassza le a vezérlőmodult (N2/2) elektromos vezetékek - próbálja megjegyezni a földelési kapcsolási rajzot (W26)
4. Lazítsa meg a rögzítőcsavarokat és távolítsa el a modult (N2/2).
5. A beszerelés fordított sorrendben történik - a beépített modul burkolatán lévő nyíl alakú jelölésnek előre kell mutatnia a menetirányban.
6. Végül adja meg az SRS program adatait.
Kiadási modellek 01.12.01-től
Az SRS vezérlőmodul telepítésének részletei (N2/2) sorozatgyártású modelleken 01.12.01-től
1. Távolítsa el a vontatásvédelmi vezérlőmodult (lásd fent).
2. Kösse le az elektromos vezetékeket, oldja ki a rögzítőket és távolítsa el az SRS vezérlőmodult (N2/2), - próbálja megjegyezni a földelési kapcsolási rajzot (W26).
3. A beszerelés fordított sorrendben történik.
4. Végül olvassa el a hibakódokat, és törölje az OBD memóriát a STAR DIAGNOSIS szkenner segítségével (6511 1801 00) (fejezetet lásd Motor elektromos rendszerek).
