Első ajtózár aktiválók

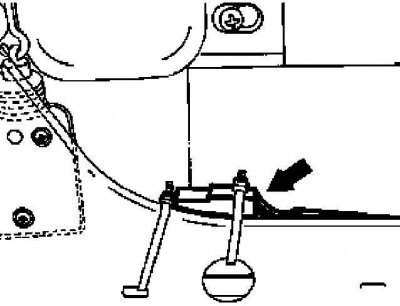

Első ajtózár működtető beépítési alkatrészei (1/3)

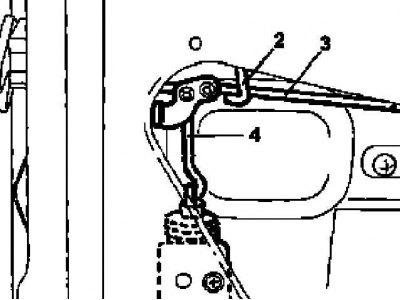

Első ajtózár működtető beépítési alkatrészei (2/3)
4 - Hajtórúd

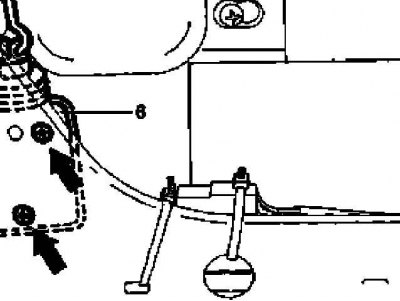

Első ajtózár működtető beépítési részei (3/3)
6 – Meghajtó villanymotor
1. Válassza le a negatív kábelt az akkumulátorról.
2. Távolítsa el a belső ajtókárpitot (lásd a fejezetet Test).
3. Válassza le az ajtózár aktiválójának elektromos vezetékcsatlakozóját (nyíl).
4. Válassza le a meghajtó rudat az ajtózárról.
5. Csavarja ki a rögzítőcsavarokat, és távolítsa el a működtető motor egységet (6).
6. A beszerelés fordított sorrendben történik - győződjön meg arról, hogy az elektromos vezetékek megfelelően vannak elhelyezve, és a csatlakozó biztonságosan rögzítve van.
Hátsó ajtózár aktivátorok
Kombi modellek

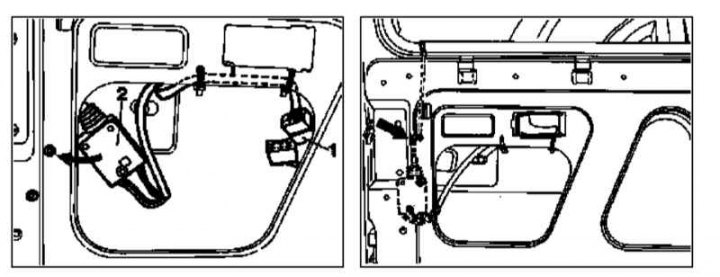

A hátsó ajtózár aktiváló beszerelésének részletei (kombi modellek)
1 — Elektromos vezeték csatlakozója
2 – Meghajtó villanymotor
1. A megfelelő konfigurációjú modelleken (ET2 kód) aktiválja a TELE AID segélyhívó rendszer szervizmódját (lásd a részt A TELE AID segélyhívó rendszer szerviz üzemmódjának aktiválása/deaktiválása).
2. Válassza le a negatív kábelt az akkumulátorról.
3. Távolítsa el a belső ajtókárpitot (lásd a fejezetet Test).
4. Oldja ki az egyszeres zár kábelkötegét az ajtószerelvényből, és válassza le a csatlakozót (1).
5. Válassza le a hajtórudat (nyíl) az ajtózárról.
6. Lazítsa meg a rögzítőket, és távolítsa el a hajtómotort (2).
7. A beszerelés fordított sorrendben történik - győződjön meg arról, hogy az elektromos vezetékek megfelelően vannak elhelyezve, és a csatlakozó biztonságosan rögzítve van.
8. A megfelelő konfigurációjú modelleken (ET2 kód) kapcsolja ki a TELE AID rendszer szervizmódját (lásd a részt A TELE AID segélyhívó rendszer szerviz üzemmódjának aktiválása/deaktiválása).
9. Végül olvassa el a hibakódokat, és törölje az OBD memóriát a STAR DIAGNOSIS szkenner segítségével (6511 1801 00) (lásd a fejezetet Motor elektromos rendszerek), és kövesse az alapvető programozási eljárásokat.
2850 mm-es tengelytávú modellek

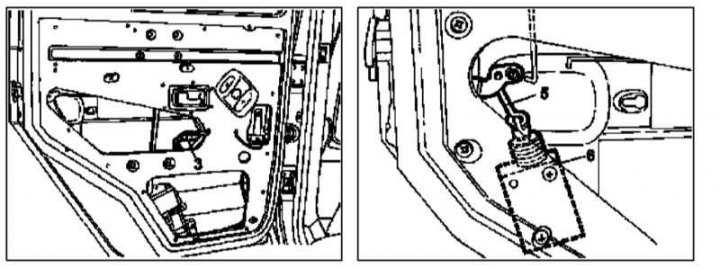

A hátsó ajtózár aktiváló beszerelésének részletei (modellek talppal 2850 mm)
3 - Elektromos vezetékek csatlakozója; 5 - Hajtórúd; 6 - Meghajtó villanymotor
Az eljárás hasonló a fentebb az első ajtó aktiválójánál leírtakhoz (lásd az 1–6).
Csomagtérajtó zár aktiváló (kabrió modellek)

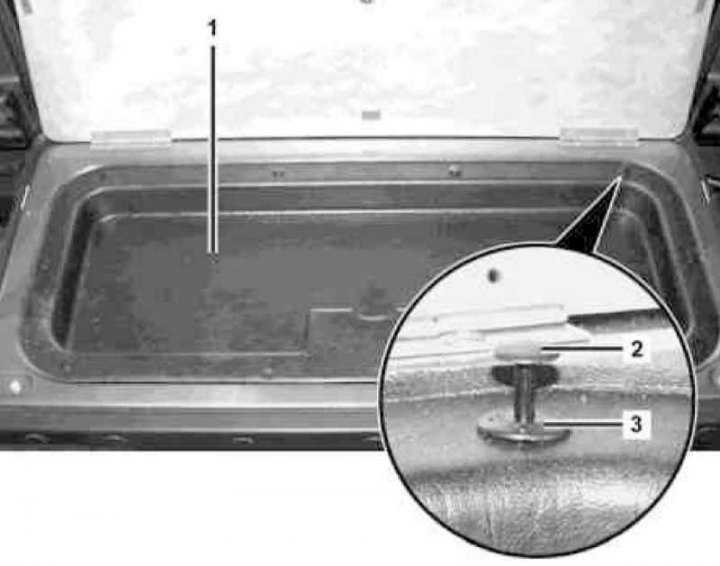

A csomagtérajtó zár aktiválójának beszerelési részletei kabrió modelleken (1/2)
1 - Műanyag tálca; 2 - Műanyag rögzítő; 3 - Hosszabbító csap

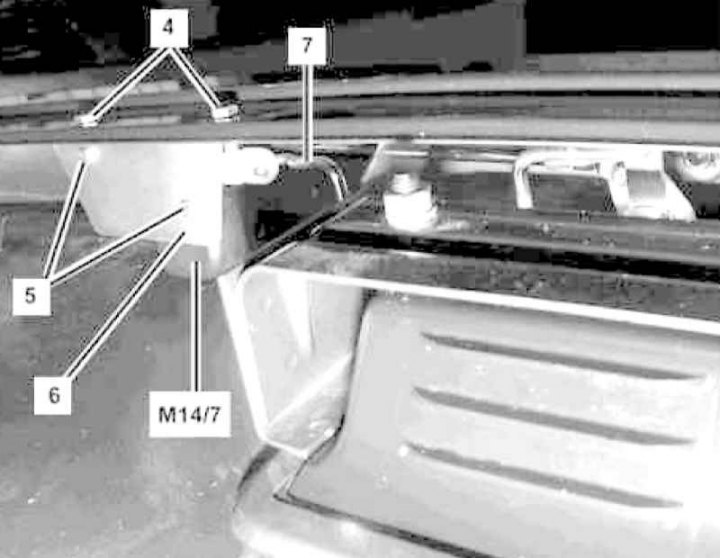

A csomagtérajtó zár aktiválójának beszerelési részletei kabrió modelleken (2/2)
4, 5 - Csavarok; 6 - Rögzítő konzol; 7 - Hajtórúd; M14/7 - Hajtás villanymotor
1. Hajtsa le a csomagtérajtót, és távolítsa el a szerszámtartó fedelét a hátsó oldaláról.
2. A reteszeket (2) megfeszítve távolítsa el a tágulási csapokat (3) és távolítsa el a szerszámrekesz műanyag tálcáját.
3. Kösse le az elektromos vezetékeket az egyszeres zár meghajtó villanymotorjáról (M14/7).
4. Válassza le a hajtórudat a villanymotorról (M14/7), - a rúd csatlakozik a zárszerkezethez.
5. Csavarja ki a rögzítőcsavarokat (5), és vegye le a tartókonzolt (6) a villanymotor egységről (M14/7).
6. Távolítsa el az elektromos motort (M14/7).
7. A beszerelés fordított sorrendben történik.
Üzemanyagtartály töltőnyílás fedelének reteszelő aktivátora

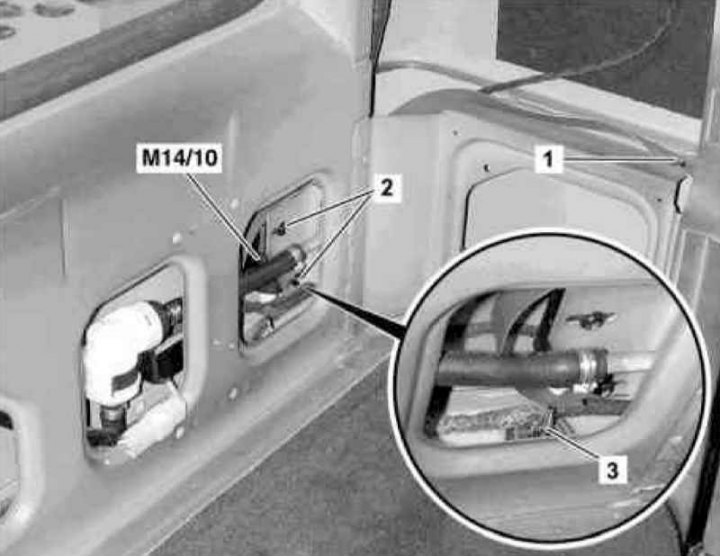

Az üzemanyagtartály töltőnyílás fedelének reteszelő aktiválójának telepítési részletei
1, 2 - Csavarok; 3 - Rögzítő csap; M14/10 - Hajtás villanymotor
1. Távolítsa el az oldalburkolat jobb hátsó részét (lásd a fejezetet Test).
(A publikáció újranyomtatva erről a forrásról: Mercedesman.ru)
2. A kombi modelleken távolítsa el a feszítőszalag csavarját (1) a betöltőnyílás fedelének vésznyitásához.
3. Távolítsa el a csavarokat (2), miután előzőleg megjelölte a fejük helyzetét az ovális lyukakban.
4. Oldja ki a rögzítőcsapot (3) a vezetőből.
5. Döntse hátra és távolítsa el a hajtómotort (M14/10).
6. Cabrio modelleken válassza le a vészkioldó rudat a rögzítőcsapról (3).
7. Válassza le az elektromos vezetékeket a motorról (M14/10).
8. A beszerelés fordított sorrendben történik - győződjön meg arról, hogy a szétszerelés során alkalmazott jelölések megfelelően illeszkednek (lásd a 2. bekezdést).
