Parktronic érzékelők

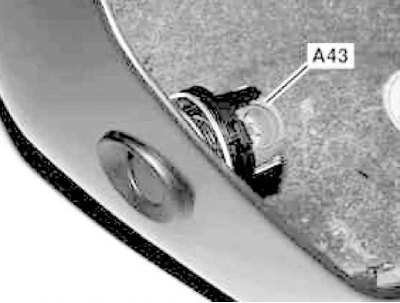

A PTS érzékelők (A43) az autó hátsó lökhárító paneljébe vannak szerelve

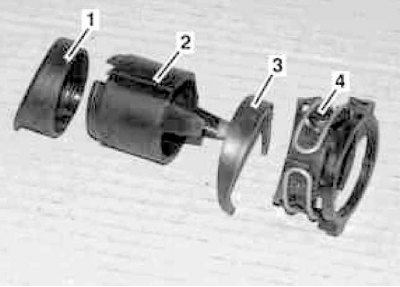

PTS érzékelő beépítési elrendezési rajza
1 - Borító; 2 - Tartó; 3 - Fúvóka; 4 - Konzol
Az érzékelőt (A43) egy zárógyűrűvel (nyíl) rögzítjük a konzolban
1. Távolítsa el a rendszámtábla világítását.
2. Oldja ki a rögzítőgyűrűt a tartón (2), és engedje el az érzékelőt a tartóból (4).
3. Távolítsa el a rögzítőgyűrűt (nyíl).
4. Óvatosan válassza le az elektromos vezetékeket.
Az eredeti megtalálható a weboldalon: MercedesMan.ru
5. A beszerelés fordított sorrendben történik, ha szükséges, fesse le az érzékelőket a karosszéria színére.
Jegyzet. A karcos külső felületű érzékelőket ki kell cserélni.
Vontatásgátló érzékelő

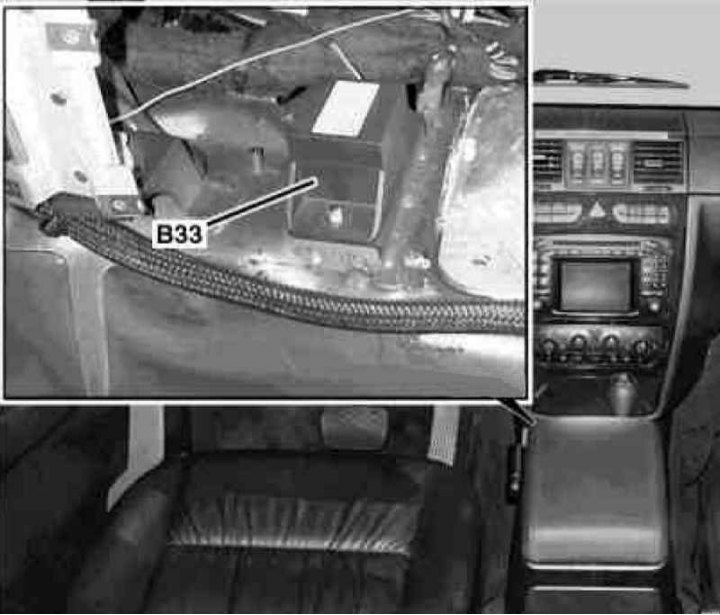

Vontatásvédelmi érzékelő beépítési adatai (B33)
1. A megfelelő konfigurációjú modelleken (ET2 kód) aktiválja a TELE AID segélyhívó rendszer szervizmódját (lásd a részt A TELE AID segélyhívó rendszer szerviz üzemmódjának aktiválása/deaktiválása).
2. Kapcsolja be a segédakkumulátort, és csatlakoztassa a szabványos akkumulátorhoz, majd válassza le az utóbbiról a negatív kábelt.
7 - Segéd akkumulátor
8 — Modul pozitív vezeték kapcsa
9 — A modul negatív vezetékének kivezetése
W10 - Akkumulátor földelés
3. Távolítsa el a középkonzolt (lásd a fejezetet Test).
4. Távolítsa el az AT vezérlőmodult (TCM/ETC) (lásd a fejezetet Automata sebességváltó).
5. A 463.246/249-es modelleken távolítsa el a TELE AID segélyhívó rendszer vezérlőmodulját (lásd a részt Vezérlőmodulok ki- és beszerelése).
6. Távolítsa el a vezérlőmodul tartókonzolját.
7. Válassza le a vezetéket a billenésgátló érzékelőről (B33).
8. Csavarja le és távolítsa el az érzékelőt (B33) a házból.
9. A telepítés fordított sorrendben történik a megfelelő konfigurációjú modelleken (ET2 kód), kapcsolja ki a TELE AID rendszer szervizmódját (lásd a fejezetet) A TELE AID segélyhívó rendszer szerviz üzemmódjának aktiválása/deaktiválása).
10. Végül olvassa el a hibakódokat, és törölje az OBD memóriát a STAR DIAGNOSIS szkenner segítségével (6511 1801 00) (lásd a fejezetet Motor elektromos rendszerek), és kövesse az alapvető programozási eljárásokat.
Nappali fényérzékelő
A nappali fényérzékelő telepítésének részletei (B32/1)
1 - Borító; 2 - Csatlakozó
1. Távolítsa el a belső visszapillantó tükröt (lásd a fejezetet Test).
2. Távolítsa el a fedelet (1).
3. Húzza ki a csatlakozót (2), oldja ki a bilincseket és távolítsa el a nappali fényérzékelőt (B32/1) - az érzékelő lencséje a szélvédőre van ragasztva és nem cserélhető.
4. A beszerelés fordított sorrendben történik.
Esőérzékelő

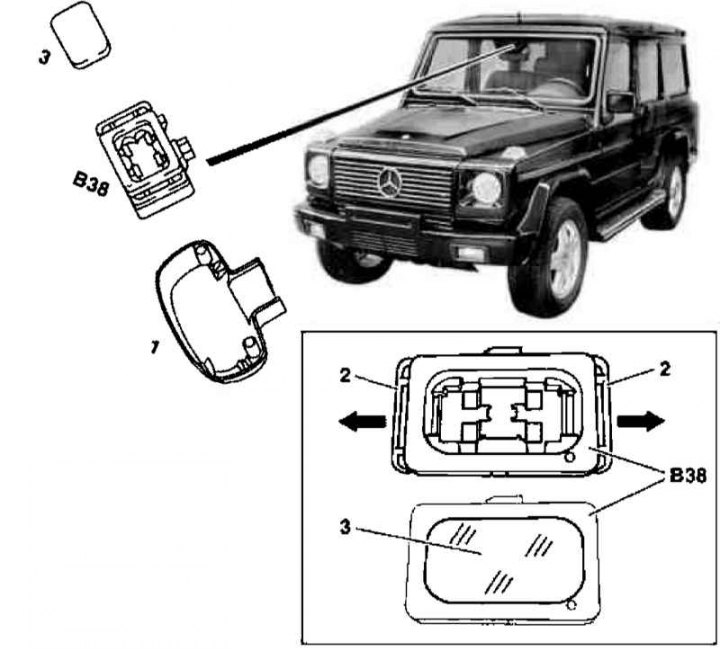

Esőérzékelő telepítési részletek (B38)
1 - Borító; 2 - Rögzítőelemek; 3 - Lencse
1. Távolítsa el a belső visszapillantó tükröt (lásd a fejezetet Test).
2. Távolítsa el a fedelet (1).
3. Oldja ki a bilincseket (2) a bal és a jobb oldalon, és távolítsa el az esőérzékelőt (B38), az érzékelő lencséje a szélvédőre van ragasztva és nem cserélhető.
4. Válassza le az érzékelő vezetékének csatlakozóját.
5. A beszerelés fordított sorrendben történik.
