Figyelem! A meghibásodott légzsákmodulokat ártalmatlanítás előtt ki kell meríteni – kérjen segítséget egy autószerviz szakemberétől.
Vezetői légzsák

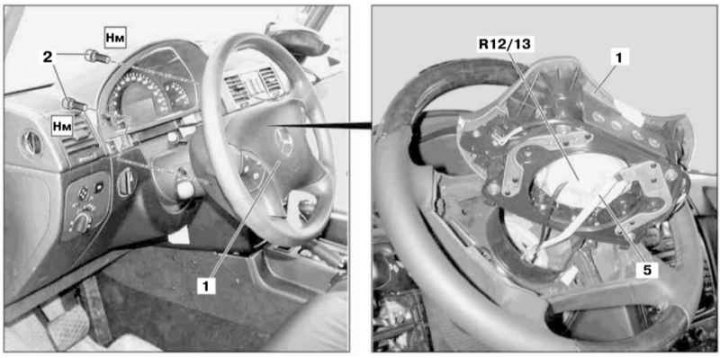

A vezetőoldali légzsák modul beépítési részletei a 2002. 06. 30-ig gyártott modelleken
1 - Légzsák modul; 2 - Csavarok; 5 - A kormánykerék vezetékeinek csatlakozója; R12/13 - Gyújtó

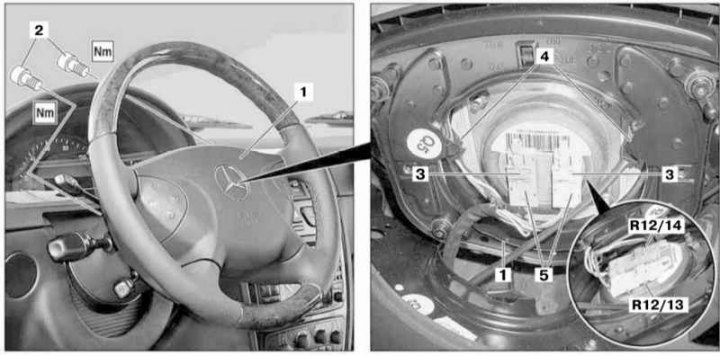

A vezetőoldali légzsák modul beszerelési részletei a 02.07.01-től gyártott modelleken
1 - Légzsák modul; 2 - Csavarok; 3 - Rögzítőelemek; 4 - A kormánykerék vezetékeinek csatlakozója; 5 - Érintkezőcsatlakozó a gyújtók elektromos vezetékéhez; R12/13 – 1. számú gyújtó; R12/14 – 2. számú gyújtó
1. Tolja teljesen hátra a kormánykereket.
2. A megfelelő konfigurációjú modelleken (ET2 kód) aktiválja a TELE AID segélyhívó rendszer szervizmódját (lásd a részt A TELE AID segélyhívó rendszer szerviz üzemmódjának aktiválása/deaktiválása).
3. Kapcsolja be a segédakkumulátort és csatlakoztassa a szabványos akkumulátorhoz, majd válassza le az utóbbiról a negatív kábelt.
7 - Segéd akkumulátor
8 — Modul pozitív vezeték kapcsa
9 — A modul negatív vezetékének kivezetése
W10 - Akkumulátor földelés
4. Távolítsa el a rögzítőcsavarokat (2).
5. A 2002. 06. 30-ig gyártott modelleken emelje fel a vezetőoldali légzsák modult (1), és válassza le a többfunkciós kormánykerék (5) vezetékének csatlakozóját (5). Szintén válassza le a vezetékeket a légzsák gyújtójáról (R12/13).
6. A 07/01/02 után gyártott modelleken emelje fel a modult (1), oldja ki a bilincseket (3) és válassza le mindkét gyújtó csatlakozóját (5) (R12/13 és R12/14), valamint a többfunkciós kormánykerék csatlakozója (4).
7. Távolítsa el a vezetőoldali légzsák modult (1).
8. A beszerelés fordított sorrendben történik - győződjön meg arról, hogy az érintkezők csatlakozói biztonságosan rögzítve vannak.
Jegyzet. A 2002. 07. 01-től kiadott modelleken a csatlakozók (5) összekapcsolását külön kattanásnak kell kísérnie.
9. A megfelelő konfigurációjú modelleken (ET2 kód) kapcsolja ki a TELE AID rendszer szervizmódját (lásd a részt A TELE AID segélyhívó rendszer szerviz üzemmódjának aktiválása/deaktiválása).
10. Végül olvassa el a hibakódokat, és törölje az OBD memóriát a STAR DIAGNOSIS szkenner segítségével (6511 1801 00) (lásd a fejezetet Motor elektromos rendszerek), és kövesse az alapvető programozási eljárásokat.
Utasoldali légzsák

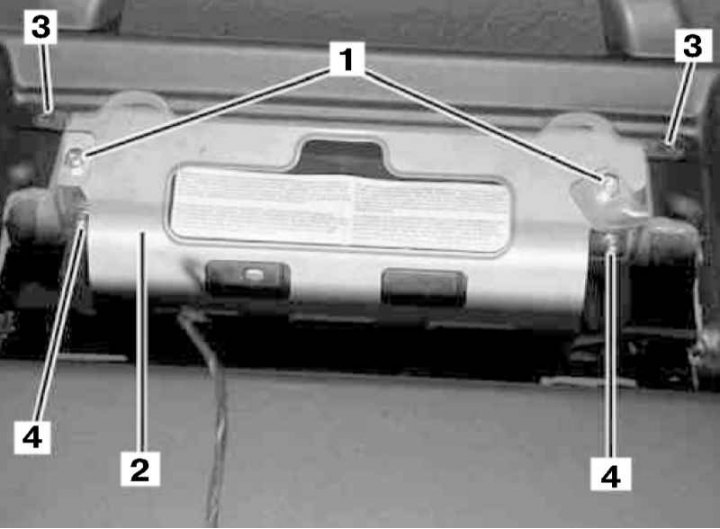

Az utasoldali első légzsák modul beszerelésének részletei
1 - Rögzítőkonzolok; 2 - Légzsák modul; 3, 4 - Csavarok
1. A megfelelő konfigurációjú modelleken (ET2 kód) aktiválja a TELE AID segélyhívó rendszer szervizmódját (lásd a részt A TELE AID segélyhívó rendszer szerviz üzemmódjának aktiválása/deaktiválása).
2. Kapcsolja be a segédakkumulátort, és csatlakoztassa a szabványos akkumulátorhoz, majd válassza le az utóbbiról a negatív kábelt.
7 - Segéd akkumulátor
8 — Modul pozitív vezeték kapcsa
9 — A modul negatív vezetékének kivezetése
W10 - Akkumulátor földelés
3. Távolítsa el a kesztyűtartót (lásd a fejezetet Test).
[A cikk erről a portálról származik: www.MercedesMan.ru]
4. Csatlakoztatáskor válassza le az elektromos vezetékeket a gázgenerátor indítójáról, és ellenőrizze, hogy a csatlakozó biztonságosan rögzítve van-e.
5. Lazítsa meg a rögzítőkereteket (1) rögzítő csavarok anyáját (konzolonként két csavar).
6. Távolítsa el a csavarokat (3), amelyek a műszerfalra szerelt fogantyút rögzítik.
7. Távolítsa el a csavarokat (4), amelyek az utasoldali légzsák modult (2) a műszerfal tartókonzoljához rögzítik.
8. Távolítsa el a modult (2) a tartókonzollal együtt.
9. Ha szükséges, válassza le a modult (2) a tartóról.
10. A telepítés fordított sorrendben történik - a megfelelő konfigurációval (ET2 kód) kapcsolja ki a TELE AID rendszer szervizmódját (lásd a részt A TELE AID segélyhívó rendszer szerviz üzemmódjának aktiválása/deaktiválása).
11. Végül olvassa el a hibakódokat, és törölje az OBD memóriát a STAR DIAGNOSIS szkenner segítségével (6511 1801 00) (lásd a fejezetet Motor elektromos rendszerek), és kövesse az alapvető programozási eljárásokat.
