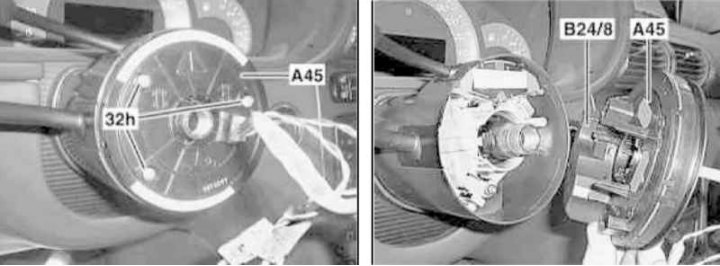

Érintkezőkábel dob felszerelésének részletei a 2002. 06. 30. előtt gyártott modelleken.
32h - Rögzítőcsavarok
A54 - Kábeldob
B24 / 8 - Kormányszög-érzékelő

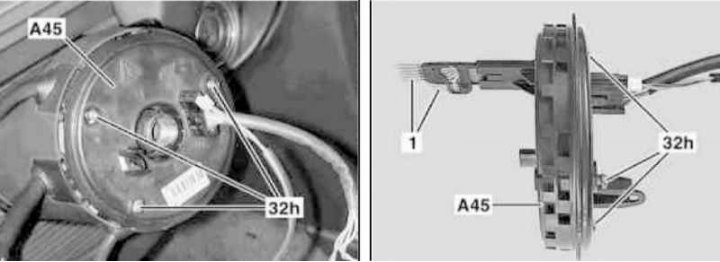

02.07.01-től gyártott modelleken érintkező kábeldob beépítésének részletei
1 - Érintkezőkapcsok
32h - Rögzítőcsavarok
A54 - Érintkező dob
1. Fordítsa egyenesen előre a kormánykereket.
2. Megfelelő modellek (kód ET2) aktiválja a TELE AID segélyhívó rendszer szervizmódját (lásd a részt A TELE AID segélyhívó rendszer szolgáltatási módjának aktiválása / deaktiválása).
3. Kapcsolja be a segédakkumulátort és csatlakoztassa a szabványos akkumulátorhoz, majd válassza le az utóbbiról a negatív kábelt.
7 - Segéd akkumulátor
8 - A modul pozitív vezetékének kivezetése
9 - A modul negatív vezetékének kivezetése
W10 - Akkumulátor földelés
4. Távolítsa el a kormánykereket (lásd a részt Kormánykerék ki- és beszerelése).
5. Csavarja ki a rögzítőcsavarokat (32h) hogy le lehessen venni az érintkezőkábel dobját (A45), - a csavarok vezetőként is működnek, biztosítva az alkatrészek egyértelmű párosítását az összeszerelés során.
6. Óvatosan távolítsa el a dobot (A45) a kormányoszlop burkolatától.
7. Vizsgálja meg az eltávolított dob mechanikai hibáit, ha szükséges, készítsen elő egy csereszerelvényt.
8. A beszerelés fordított sorrendben történik - győződjön meg arról, hogy a dob teljesen és megfelelően van behelyezve, a 2002. 07. 01-től gyártott modelleken próbálja meg ne sérteni az érintkezők kivezetéseit (1).

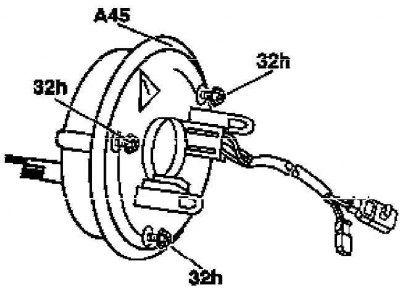

9. A kormánykerék felszerelése előtt állítsa középre a kábeldobot (A45), melyhez a rögzítőcsavarok teljes becsavarásával (32h), forgassa el a dobot az óramutató járásával ellentétes irányba, amíg észrevehető ellenállást nem érez, majd fordítsa vissza 3-3,5 fordulattal, hogy a csavarok (32h) a speciálisan kialakított nyílásokon keresztül ismét lecsavarható.
Jegyzet. A kábeldob maximum 6-7 fordulattal forgatható.
10. Ha megfelelően fel van szerelve, kapcsolja ki a TELE AID rendszer szerviz üzemmódját.
11. Végezetül törölje a fedélzeti öndiagnosztikai rendszer processzorának memóriáját (fejezetet lásd Motor elektromos rendszerek).
