Вимірювання виступу поршня над площиною роз'єму нового блоку циліндрів (Mercedes-Benz Vito W639)

0
Після заміни поршнів, шатунів та обробки верхньої площини блоку циліндрів слід виміряти величину виступу поршня над блоком циліндрів. Залежно від цього значення підбирається прокладання головки блоку циліндрів.

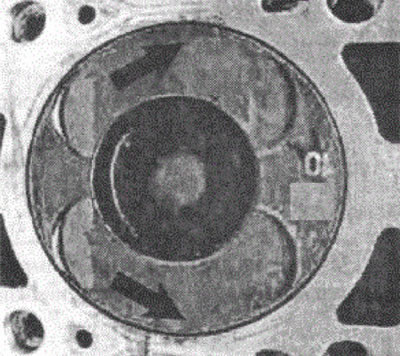

Вимірювання виступу поршня над площиною роз'єму нового блоку циліндрів проводиться у точках, позначених стрілками на малюнку VN 2.090.

VN 2.090

VN 2.090


VN 2.091

VN 2.091

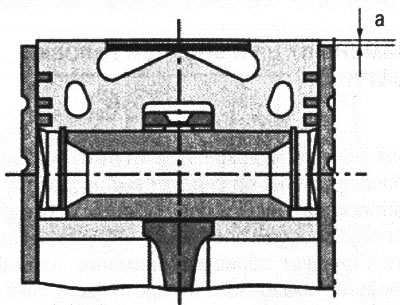

а. Виступ поршня над площиною роз'єму нового блоку циліндрів: 0,38-062 мм


Інформація скопійована з веб-сайту: mercedesman.ru
Ця стаття доступна на: російською, англійській, болгарською, білоруською, сербською, хорватською, румунською, польською, словацькою, угорською
Статтю було перевірено: Лук'янов Микита Ілліч
