Заміна втулки верхньої головки шатуна
Для заміни зношеної втулки верхньої головки шатуна її слід випресувати та запресувати нову за допомогою гідравлічного пресу та спеціальних оправок. При цьому слід звертати увагу на поєднання мастильного отвору у втулці з масляним каналом у шатуні.
VN 2.086

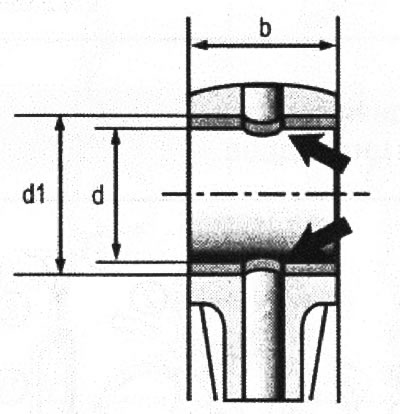

Встановлення втулки верхньої головки шатуна
b. Ширина головки шатуна
d. Внутрішній діаметр втулки
d1. Внутрішній діаметр головки шатуна
Стрілки вказують отвори для змащення
VN 2.087

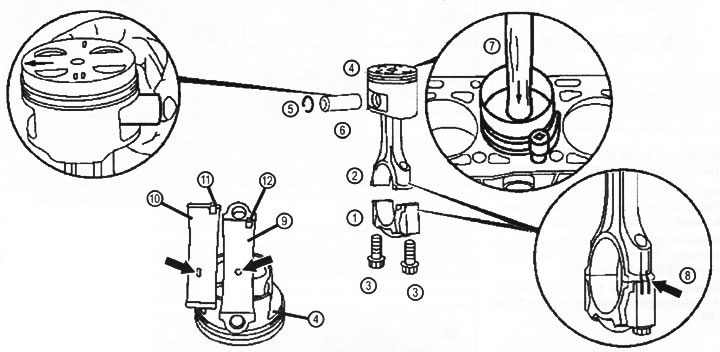

1. Кришка шатунного підшипника
2. Шатун
3. Гвинти кріплення кришки шатунного підшипника
4. Поршень
5. Стопорне кільце
6. Поршневий палець
7. Пристосування для обтиску поршневих кілець
8. Мітки на шатуні та на кришці шатунного підшипника
9. Посадкова поверхня шатуна під вкладиші
10. Верхня вкладка шатунного підшипника
11. Виступ, видавлений для фіксації вкладки
12. Виїмка в шатуні під фіксуючий виступ
Інформація скопійована з веб-сайту (MercedesMAN.ru)

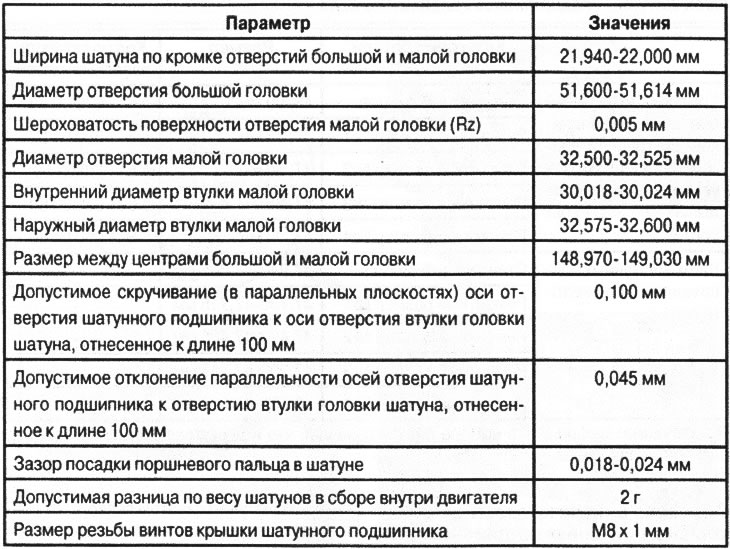

Контрольні параметри для шатунів
