Снятие и установка крышек привода ГРМ

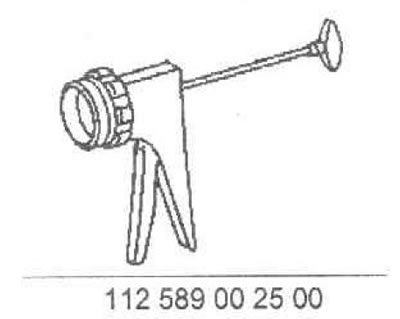

Перечень специальных инструментов, необходимых при выполнении описываемых процедур

Передняя крышка

М 612

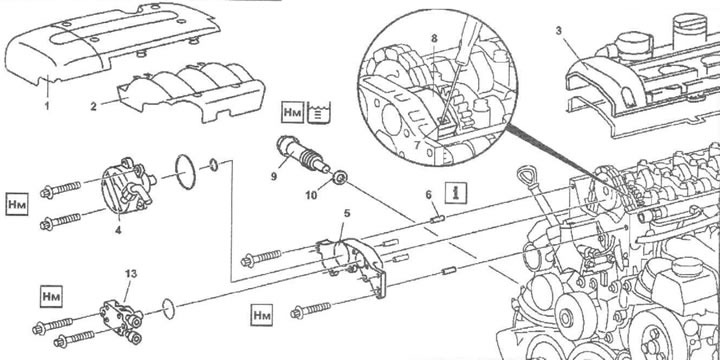

1. Детали установки передней крышки головки цилиндров двигателей серии 612 показаны на иллюстрации, к которой относятся все встречающиеся в тексте ссылки.



2. Снимите головку цилиндров (3) (см. Раздел 13).

3. Снимите натяжитель цепи (9) (см. Раздел 8).

4. На всех моделях, кроме оборудованных двигателем 612.990, снимите предварительный топливный насос (13) (см. Часть Н).

5. На моделях, оборудованных двигателем 612.990 снимите вакуумный насос (4).

6. Выверните винты крепления передней крышки головки цилиндров (5). На моделях 203, оборудованных двигателем 612.962 снимите кронштейн электропроводки электрического запорного клапана.

7. При помощи отвертки приподнимите храповик (7) блокировки верхней направляющей цепи (8).

Замечание: Направляющая останется в картере привода ГРМ.

8. Потянув вперед, снимите переднюю крышку головки цилиндров (5). - постарайтесь не обронить направляющие штифты (6).

9. Перед установкой тщательно зачистите сопрягаемые поверхности передней крышки и головки цилиндров.

(Текст статьи получен с сайта: «MercedesMAN»)

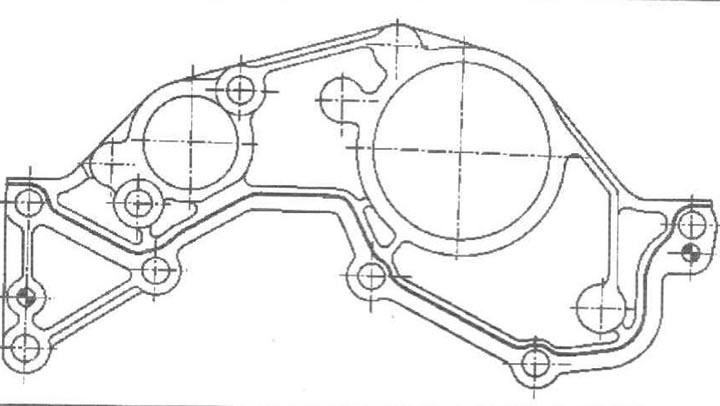

10. Наложите на сопрягаемую поверхность крышки подушку герметика Loctite 5970 толщиной 1.5±0.5 мм (смотрите иллюстрацию), - крышку следует установить на свое штатное место спустя не более 10 минут после нанесения герметика.



11. Установка производится в обратном порядке. Проследите, чтобы весь крепеж был затянут с требуемым усилием.

12. В заключение запустите двигатель и проверьте его на наличие признаков развития утечек масла и топлива.

М 628

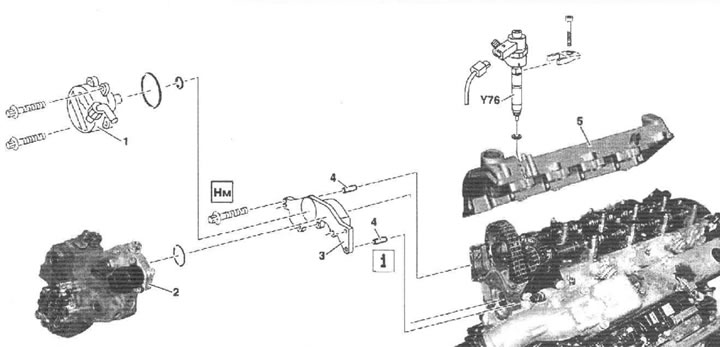

13. Детали установки передней крышки головки цилиндров двигателей серии 628 показаны на иллюстрации, к которой относятся все встречающиеся в тексте ссылки.



14. На моделях 163 снимите электрический вентилятор системы охлаждения.

15. На моделях 220 снимите воздухоочиститель и впускной воздуховод с датчиком MAF.

16. На моделях 163 снимите воздухораспределительный рукав, затем освободите и отведите в сторону впускную трубку тракта наддува воздуха.

17. Демонтируйте крышку правого ряда форсунок.

18. Снимите форсунки (Y76) правого ряда цилиндров.

19. Снимите крышку (5) правой головки цилиндров.

20. На моделях 220 снимите исполнительное устройство привода дроссельной заслонки в сборе с верхними рукавами тракта наддува воздуха.

21. На моделях 163 снимите обводной рукав тракта наддува воздуха.

22. Отсоедините от блока двигателя над генератором опорный кронштейн электропроводки свечей накаливания.

23. Снимите вакуумный насос (1).

24. Снимите топливный насос высокого давления (ТНВД) (2).

25. Выверните крепежные винты и, потянув вперед, снимите переднюю крышку (3), постарайтесь не обронить направляющие штифты (4).

26. Перед установкой тщательно зачистите сопрягаемые поверхности передней крышки и головки цилиндров.

27. Нанесите на сопрягаемую поверхность крышки герметик (см. параграф 10 и иллюстрацию 6.10).

28. Установка производится в обратном порядке. Проследите, чтобы веськрепеж был затянут с требуемым усилием.

29. В заключение запустите двигатель и проверьте его на наличие признаков развития утечек масла и топлива.

Крышка привода ГРМ

Для моделей, оборудованных двигателем M6 12.

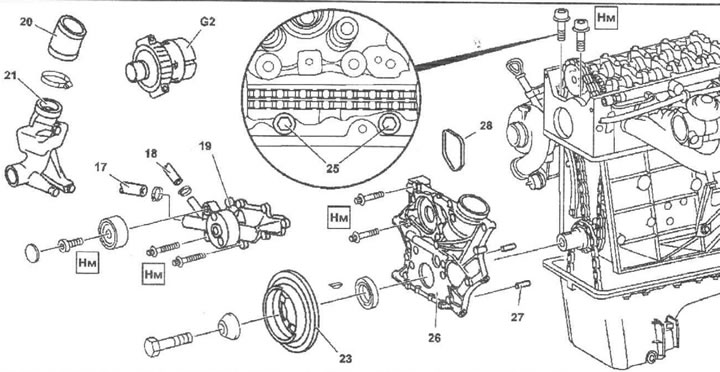

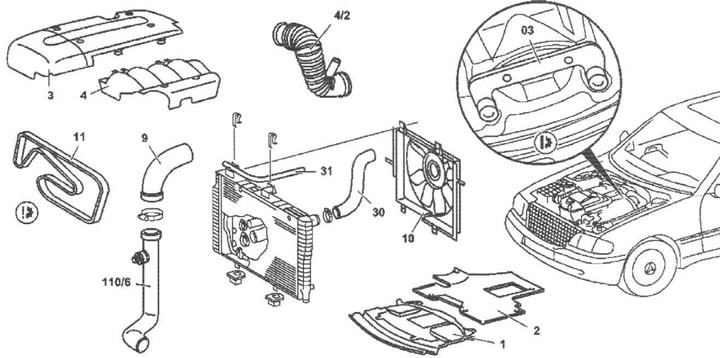

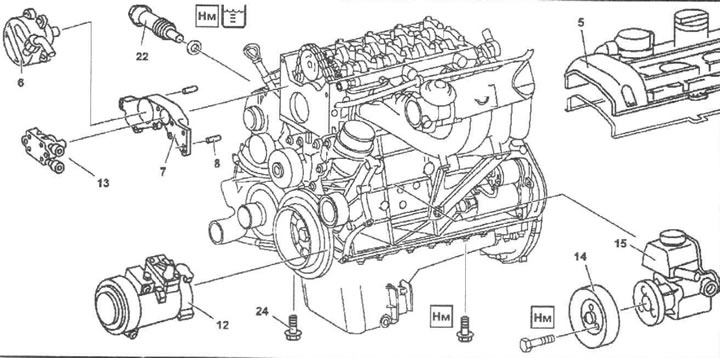

30. Детали установки крышки привода ГРМ на двигателях серии 612 показаны на иллюстрациях, к которым относятся все встречающиеся в тексте ссылки.







31. Откройте капот и зафиксируйте его в вертикальном положении.

32. Отсоедините отрицательный провод от батареи.

33. Снимите нижние панели шумоизоляции (см. иллюстрации 3.8а, 3.8b и 3.8с).

34. Опорожните систему охлаждения (см. Главу 1).

35. Слейте двигательное масло (см. Главу 1).

36. Снимите панели отделки крышки головки цилиндров (3 и 4).

37. Отсоедините шланги охладительного тракта (30 и 31).

38. Снимите рукав воздухозаборника (4/2).

39. Снимите рукав тракта наддува воздуха (110/6) в сборе с подсоединенным к нему шлангом (9).

40. Снимите сборку вентилятора системы охлаждения (10).

41. Снимите форсунки (Y76) (см. Часть Н).

42. Снимите крышку головки цилиндров (5).

43. Провернув коленчатый вал в нормальном направлении, приведите поршень первого цилиндра в положение ВМТ, - метки распределительного вала и крышки его подшипника (стрелки) должны совместиться.

44. При помощи специального приспособления (03) заблокируйте зубчатый венец маховика/приводного диска.

45. Снимите натяжитель цепи (22) (см. Раздел 8).

46. Отпустите направляющую на кронштейне.

47. Снимите термостат (см. Часть G).

48. Снимите переднюю крышку (7) головки цилиндров (см. выше).

49. Снимите ремень привода вспомогательных агрегатов (11) (см. Раздел 3).

50. При соответствующей комплектации отсоедините электропроводку от компрессора К/В (12).

51. Отболтите компрессор (12) и, не отсоединяя рефрижераторные линии, отведите его в сторону.

52. На моделях, оборудованных двигателем 612.961, отсоедините линии охладительного тракта, подведенные к жидкостному теплообменнику системы смазки (см. Раздел 25).

53. Отсоедините шланги (17 и 18) от водяного насоса (19).

54. Снимите водяной насос (19) (см. Часть G).

55. Снимите рукав (21) тракта наддува воздуха.

56. Снимите генератор (G2).

57. Снимите шкив/демпфер крутильных колебаний коленчатого вала (23) (см. Раздел 18).

58. Выверните болты (24) крепления поддона картера со стороны крышки привода ГРМ, - прочие болты поддона лишь ослабьте.

59. Выверните болты М8 (25) крепления крышки привода ГРМ к головке цилиндров.

60. Снимите крышку привода ГРМ (26).

61. Если цепь привода ГРМ подлежит замене, снимите натяжитель ремня привода вспомогательных агрегатов (см. Раздел 3).

62. Если крышка будет заменяться, снимите жидкостной теплообменник системы смазки (см. Раздел 25).

63. Тщательно зачистите сопрягаемые поверхности.

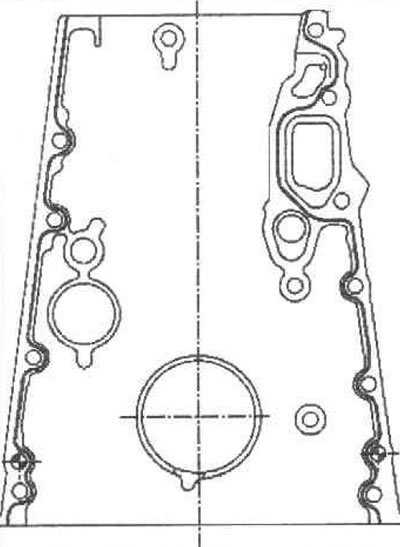

64. Наложите на сопрягаемую поверхность крышки подушку герметика Loctite 5970 толщиной 1.5±0.5 мм (смотрите иллюстрацию) - крышку следует установить на свое штатное место спустя не более 10 минут после нанесения герметика. Внимание: Проследите, чтобы герметик не попал в маслотоки!

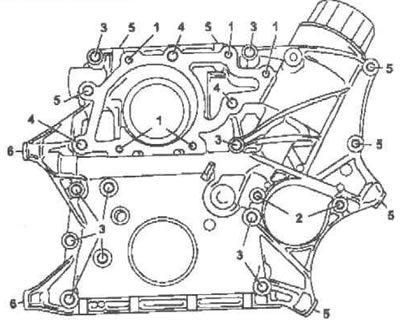

65. Установка производится в обратном порядке, - не забудьте установить на место направляющие штифты. Схема расположения болтов крепления крышки показана на иллюстрации.



66. В заключение проверьте двигатель на наличие признаков развития утечек рабочих жидкостей (масло, топливо, охлаждающая жидкость, хладагент К/В и пр.). Также произведите очистку памяти модуля бортовой самодиагностики.
