На примере моделей 163
Перечень специальных инструментов, необходимых при выполнении описываемых процедур

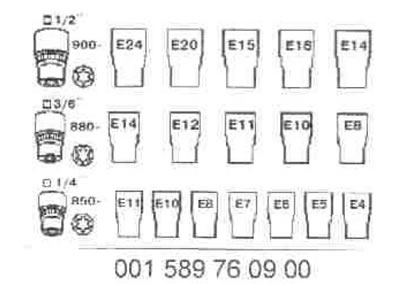

Набор торцевых головок
1. Детали установки электромотора отключения впускного порта на двигателях серии 612 показаны на иллюстрации, к которой относятся все встречающиеся в тексте ссылки.

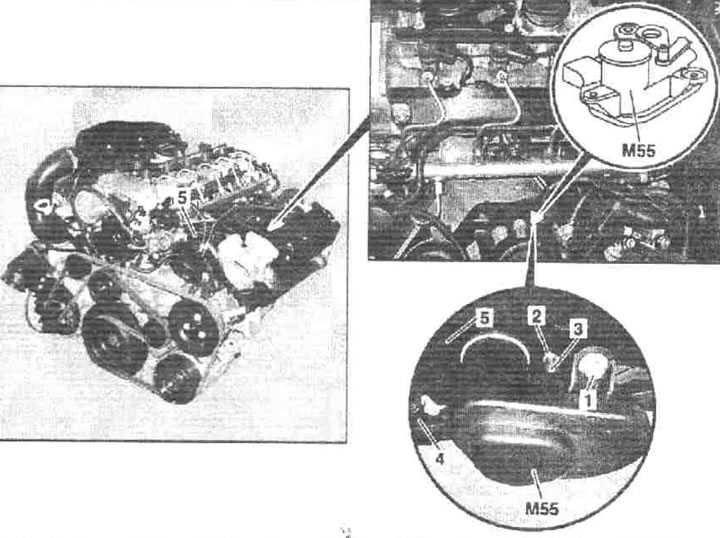

11.1. Детали установки электромотора отключения впускного порта двигателя серии 612. 1. Болты; 2. Шаровая головка; 3. Распорка; 4. Контактный разъем электропроводки; 5. Воздухораспределитель; М55. Электромотор
2. Снимите воздухораспределитель (5), на карбюратором закреплен подлежащий демонтажу электромотор (М55).
3. На моделях Снимите левое переднее колесо.
4. На оборудованных РКПП моделях снимите локер защиты колесной арки.
5. Выверните болты (1).
6. Отпустите фиксатор и отделите распорку (3) от шаровой головки (2), - постарайтесь не повредить распорку.
7. Рассоедините контактный разъем (4) электропроводки электромотора (М55).
8. Снимите сборку электромотора (М55) с трубопровода распределения воздуха (5).
9. Установка производится в обратном порядке.
10. В заключение произведите очистку памяти модуля бортовой самодиагностики.
