М 612
Промежуточная звездочка ТНВД
Перечень специальных инструментов, необходимых при выполнении описываемых процедур
Щетка для очистки тормозных механизмов

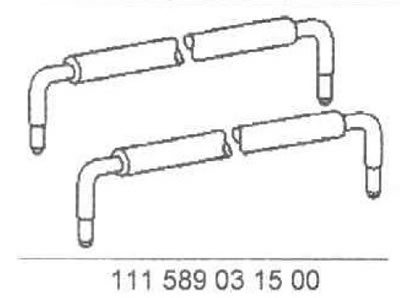

Блокировочные стержни

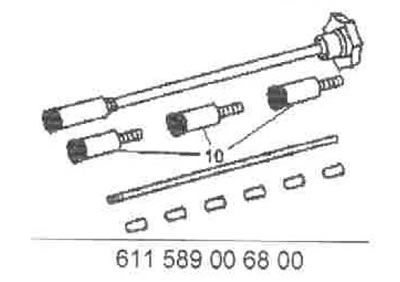

Круглая щетка
Цилиндрическая щетка
1. Детали установки промежуточной звездочки ТНВД двигателей серии 612 показаны на иллюстрации, к которой относятся все встречающиеся в тексте ссылки.

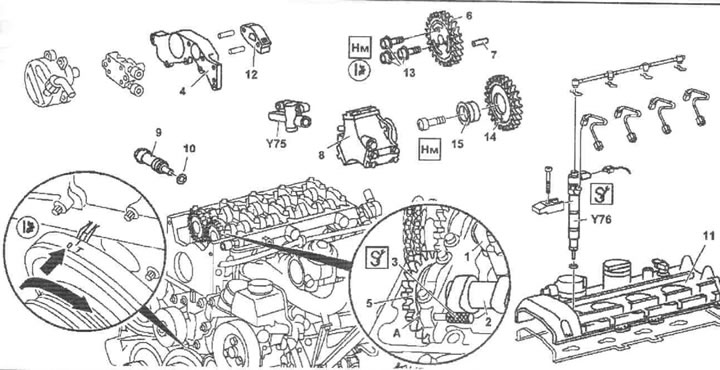

8.1. Детали установки промежуточной звездочки ТНВД двигателя серии 612
2. Снимите панели отделки крышки головки цилиндров.
3. Снимите форсунки (Y76) (см. Главу 4).
4. Снимите крышку головки цилиндров (11).
5. Провернув двигатель в нормальном направлении, приведите поршень первого цилиндра в положение ВМТ, - должно произойти совмещение установочной метки распределительного вала с меткой на крышке его подшипника.
6. Заблокируйте впускной распределительный вал (2) при помощи стержня (3), продетого в отверстие в крышке первого подшипника (А) и введенного в отверстие шестерне вала (5).
7. Снимите сборку натяжителя цепи (9) (см. ниже).
8. Снимите ТНВД (8).
9. Снимите переднюю крышку головки цилиндров (4) (см. Раздел 19).
10. Снимите направляющую цепи (12) (см. ниже).
11. Снимите ТНВД (см. Главу 4).
12. Пометьте положение газораспределительной цепи на приводной звездочке распределительного вала (6).
13. Отболтите звездочку (6) от выпускного распределительного вала (1). Замечание: Болты крепления звездочки (13) подлежат замене в обязательном порядке.
14. Снимите звездочку (6), - постарайтесь не обронить направляющий штифт (7).
15. Выверните болт крепления промежуточной звездочки (14) и снимите последнюю в сборе со втулкой (15).
16. Установка производится в обратном порядке, - проследите за правильностью базовой установки распределительных валов (см. Раздел 9).
17. В заключение запустите двигатель и проверьте его на наличие признаков развития утечек масла и топлива.
Натяжитель цепи
Перечень специальных инструментов, необходимых при выполнении описываемых процедур

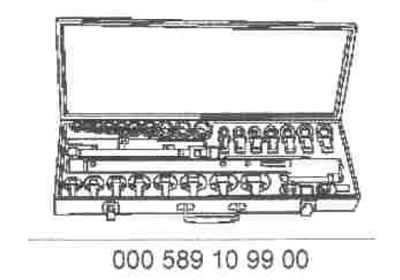

Набор инструментов
Четырехугольный привод
18. Детали установки натяжителя газораспределительной цепи двигателей серии 612 показаны на иллюстрации, к которой относятся все встречающиеся в тексте ссылки.

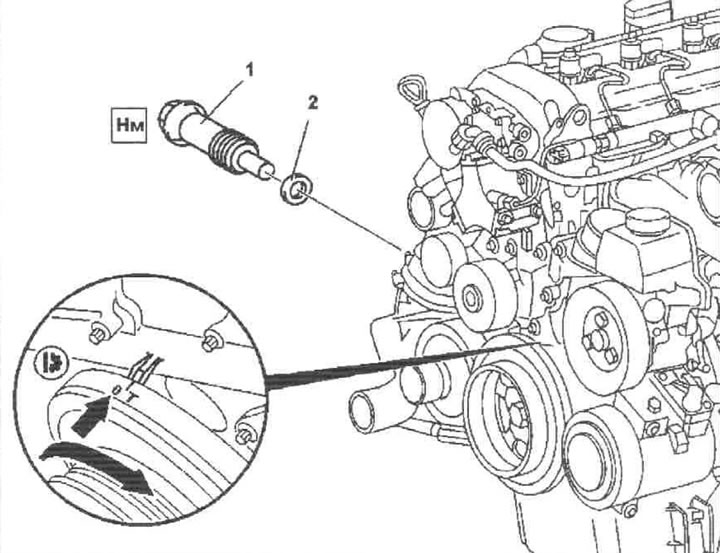

8.18. Детали установки натяжителя газораспределительной цепи двигателя М6 121. Корпус натяжителя; 2. Уплотнительный элемент
19. Провернув коленчатый вал в нормальном направлении, приведите двигатель в положение ВМТ поршня первого цилиндра, - метки распределительного вала и крышки его подшипника должны совместиться.
20. Снимите воздухозаборник, на моделях, оборудованных двигателями 612.962/967/990 снимите также воздухоочиститель.
21. Снимите натяжитель цепи (1).
22. Установка производится в обратном порядке, - не забудьте заменить уплотнительный элемент (2).
Нижняя направляющая цепи
23. Иллюстративный материал по подготовке к снятию и детали установки нижней направляющей газораспределительной цепи двигателей серии 612 показаны на иллюстрациях, к которым относятся все встречающиеся в тексте ссылки.

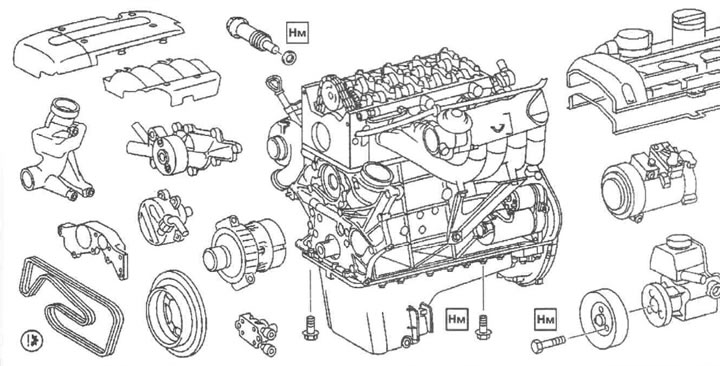

8.23а. Подготовка к снятию нижнеи направляющей газораспределительной цепи двигателя М612

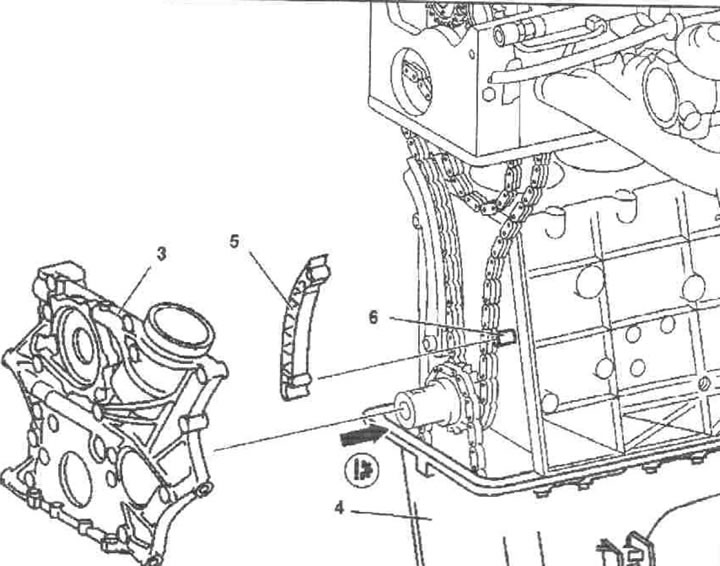

8.23b Детали установки нижнеи направляющей газораспределительной цепи двигателя серии 612
24. Снимите головку цилиндров (см. Раздел 13).
25. Снимите крышку привода ГРМ (см. Раздел 6).
26. Снимите с несущего штифта (6) нижнюю направляющую (5).
27. Установка производится в обратном порядке.
28. В заключение запустите двигатель и проверьте его на наличие признаков развития утечек. Также произведите очистку памяти модуля бортовой самодиагностики.
Направляющая цепи на головке цилиндров
Перечень специальных инструментов, необходимых при выполнении описываемых процедур
Блокировочные стержни
29. Детали установки направляющей цепи на головке цилиндров двигателя серии 612 показаны на иллюстрации. к которой относятся все встречающиеся в тексте ссылки.

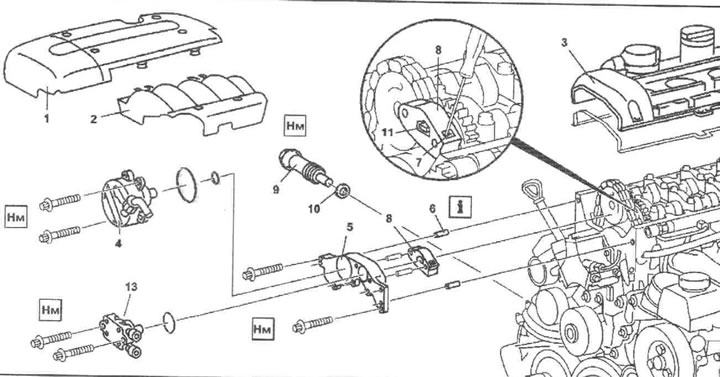

8.29. Детали установки направляющей цепи на головке цилиндров двигателя серии 612. 1. Панель отделки крышки головки цилиндров; 2. Панель отделки воздухораспределителя; 3. Крышка головки цилиндров; 4. Вакуумный насос; 5. Передняя крышка головки цилиндров; 6. Направляющий штифт; 7. Блокирующий храповик; 8. Верхняя направляющая цепи; 9. Натяжитель цепи; 10. Уплотнительный элемент; 11. Приводной элемент; 13. Топливный насос
30. Снимите панели отделки крышки головки цилиндров и воздухораспределителя (1 и 2).
31. На моделях, оборудованных двигателями 612.965/966 снимите вязкостную муфту вентилятора системы охлаждения.
32. Провернув коленчатый вал в нормальном направлении, приведите двигатель в положение ВМТ поршня первого цилиндра, - метки распределительного вала и крышки его подшипника должны совместиться.
33. Снимите натяжитель цепи (9) (см. выше).
34. Снимите переднюю крышку головки цилиндров (5) (см. Раздел 6).
35. Заблокируйте распределительный вал, продев специальный стержень в отверстие в крышке его первого подшипника и заправив его в приводную шестерню.
36. Отболтите приводной элемент (11) впускного распределительного вала.
37. Снимите верхнюю направляющую цепи (8).
38. Установка производится в обратном порядке.
39. В заключение запустите двигатель и проверьте его на наличие признаков развития утечек.
Натяжная планка
40. Иллюстративный материал по подготовке к снятию и детали установки натяжной планки на двигателях серии 612 показаны на иллюстрациях, к которым относятся все встречающиеся в тексте ссылки.

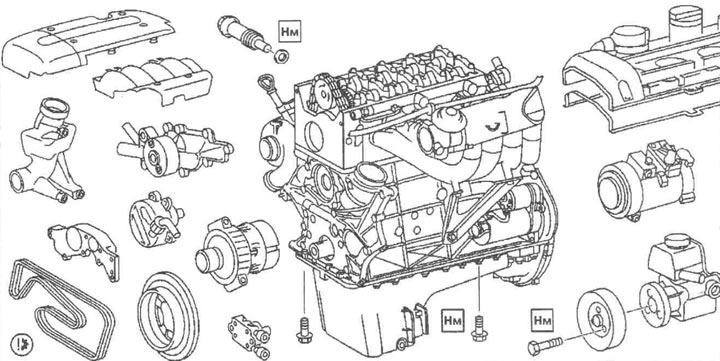

8.40а. Подготовка к снятию натяжной планки с двигателя серии 612

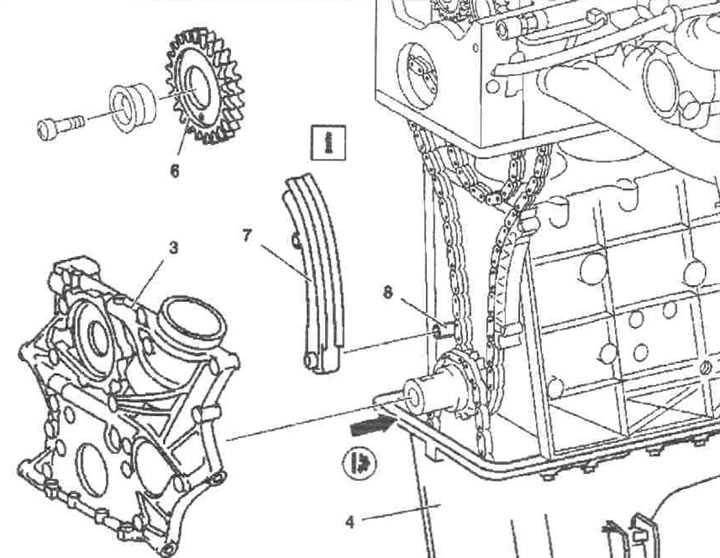

8.40b. Детали установки натяжной планки на двигателях серии 6123. Крышка привода ГРМ; 4. Поддон картера; 6. Промежуточная шестерня ТНВД; 7. Натяжная планка; 8. Несущий штифт
41. Снимите головку цилиндров (см. Раздел 13).
42. Снимите крышку привода ГРМ (3) (см. Раздел 6).
Замечание: Необходимость в демонтаже поддона картера (4) отсутствует, - постарайтесь не повредить уплотнительную прокладку поддона.
43. Снимите натяжную планку (7) с несущего штифта (8).
44. Установка производится в обратном порядке.
45. В заключение запустите двигатель и проверьте его на наличие признаков развития утечек. Также произведите очистку памяти модуля бортовой самодиагностики.
М 628
Промежуточная звездочка ТНВД
Перечень специальных инструментов, необходимых при выполнении описываемых процедур
Блокировочные стержни
46. Детали установки промежуточной звездочки ТНВД двигателей серии 628 показаны на иллюстрациях, к которым относятся все встречающиеся в тексте ссылки.

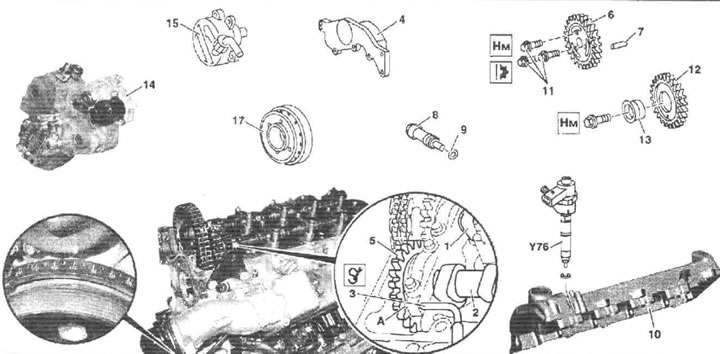

8.46а. Детали установки промежуточной звездочки ТНВД двигателя серии 628 (1 из 2). 1 - Выпускной распределительный вал; 2 - Впускной распределительный вал; 3 - Блокировочный стержень; 4 - Передняя крышка; 5 - Шестерня впускного распределительного вала; 6 - Ведущая звездочка распределительного вала; 7 - Направляющий штифт; 8 - Натяжитель цепи; 9 - Уплотнительный элемент; 10 - Крышка головки цилиндров; 11 - Болт; 12 - Промежуточная звездочка ТНВД с муфтой опережения угла впрыска; 13 - Втулка; 14 - ТНВД; 15 - Вакуумный насос; 17 - Центрифуга; А - Отверстие; Y76 - Форсунка

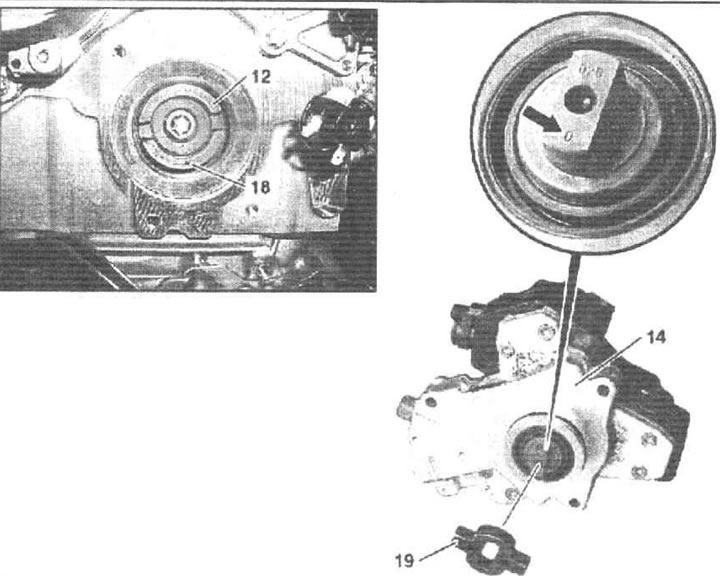

8.46b. Детали установки промежуточной звездочки ТНВД двигателя серии 628 (2 из 2). 12 - Промежуточная звездочка ТНВД с муфтой опережения угла впрыска; 14 - ТНВД; 18 - Гнездо; 19 - Плавающая муфта опережения угла впрыска
47. Снимите крышки головок цилиндров (10).
48. На моделях 220 и 463 снимите охладитель воздуха наддува.
49. Снимите центрифугу (17).
50. При помощи специальных стержней (3), продеваемых сквозь крышки первых подшипников и вводимых отверстия приводных шестерен (А), заблокируйте впускные распределительные валы (2) обеих головок цилиндров.
51. Снимите натяжитель цепи (8) (см. ниже).
52. Снимите ТНВД (14).
53. Снимите вакуумный насос (15).
54. Снимите переднюю крышку (4) головки цилиндров (см. Раздел 6).
55. Пометьте положение цепи на звездочке (6) распределительного вала.
56. Демонтируйте звездочку (6) с цапфы выпускного распределительного вала (1) и высвободите ее из цепи, -постарайтесь не обронить направляющий штифт (7). Подвяжите цепь во избежание падения ее вниз.
57. Извлеките впускной распределительный вал (2) из правой головки цилиндров.
58. Выверните болт крепления промежуточной звездочки ТНВД (12).
59. Снимите звездочку (12) вместе с цилиндрическим вкладышем (13).
60. Установка производится в обратном порядке. Проследите, чтобы при установке ТНВД гнездо (18) звездочки (12) было развернуто в том же направлении, что и нулевая метка (стрелка). Не забудьте заменить уплотнительный элемент натяжителя.
61. В заключение запустите двигатель и проверьте его на наличие признаков развития утечек. Также очистите память модуля бортовой самодиагностики.
Натяжитель цепи
62. Детали установки натяжителя газораспределительной цепи двигателей серии 628 показаны на иллюстрации, к которой относятся все встречающиеся в тексте ссылки.

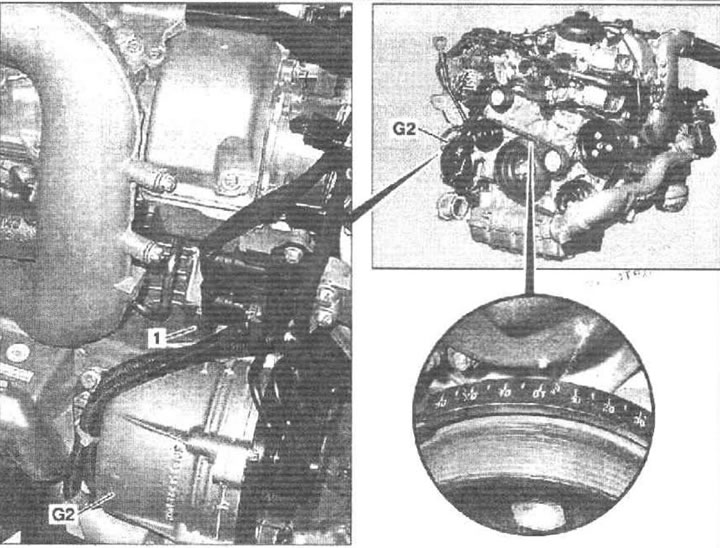

8.62. Детали установки натяжителя газораспределительной цепи двигателя серии 6281 - Натяжитель; G2 - Генератор
63. Снимите генератор (G2) (см. Часть I).
64. Снимите натяжитель цепи (1).
65. Установка производится в обратном порядке, - не забудьте заменить уплотнительный элемент.
Натяжная планка
Перечень специальных инструментов, необходимых при выполнении описываемых процедур
Блокировочные стержни
Резьбовой стержень

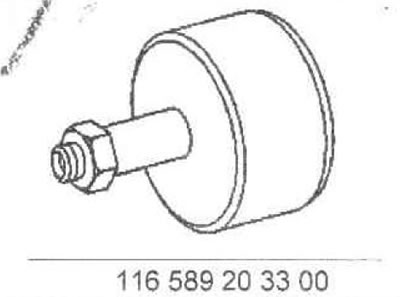

Ударный съемник

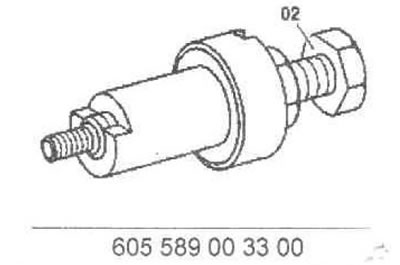

Съемник
66. Иллюстративный материал по подготовке к снятию и детали установки натяжной планки на двигателе серии 628 показаны на иллюстрациях, к которым относятся все встречающиеся в тексте ссылки.

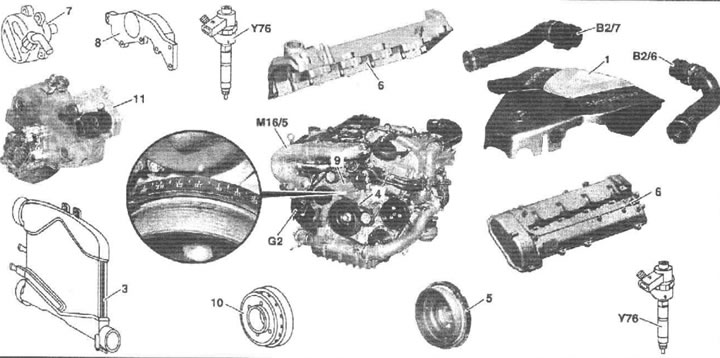

8.66а. Подготовка к снятию натяжной планки с двигателя серии 628. 1 - Воздухоочиститель; 3 - Охладитель тракта наддува воздуха; 4 - Ремень привода вспомогательных агрегатов; 5 - Демпфер крутильных колебаний/ шкив приводного ремня; 6 - Крышки головки цилиндров; 7 - Вакуумный насос; 8 - Передняя крышка; 9 - Крышка; 10 - Центрифуга; 11 - ТНВД; В2/6 - Левый датчик MAF; В2/7 - Правый датчик MAF; М16/5 - Актива тор дроссельной заслонки; G2 - Генератор; Y76 - Форсунка
8.66b Детали установки натяжной планки на двигателе серии 628. 12 - Впускной распределительный вал; 13 - Блокировочный стержень; 14 - Шестерня распределительного вала; 15 - Выпускной распределительный вал; 16 - Звездочка распределительного вала; 17 - Болт; 18 - Направляющий штифт; 19 - Уплотнительный элемент; 20 - Натяжитель цепи; 21 - Болт; 22 - Втулка; 23 - Промежуточная звездочка ТНВД; 24 - Направляющие штифты; 25 - Ударный съемник; 26 - Натяжная планка; А - Отверстие
67. На моделях 220 и 463 снимите воздухоочиститель (1), а также левый (В2/6) и правый (В2/7) датчики MAF в сборе с впускными воздуховодами.
68. На моделях 163 снимите воздухораспределитель.
69. Отсоедините и отведите в сторону рукав впускного тракта наддува воздуха.
70. На моделях 163 снимите локер защиты арки левого переднего колеса, затем отсоедините и отведите в сторону левый рукав впускного тракта наддува воздуха.
71. Снимите левую/правую крышку форсунок.
72. Снимите форсунки (Y76) (см. Часть Н).
73. Снимите крышки головки цилиндров (6).
74. На моделях 463 снимите исполнительное устройство (М16/5) привода дроссельной заслонки в комплекте с верхним воздуховодом.
75. На моделях 220 и 463 снимите охладитель воздуха наддува (3).
76. На моделях 163 снимите обводной воздушный рукав.
77. Снимите ремень привода вспомогательных агрегатов (4) (см. Раздел 3).
78. Снимите шкив коленчатого вала/ демпфер крутильных колебаний (5).
79. Снимите вакуумный насос (7).
80. Снимите ТНВД (11).
81. Снимите переднюю крышку (8) головки цилиндров (см. Раздел 6).
82. Снимите генератор (G2) (см. Часть I).
83. Снимите центрифугу (10).
84. При помощи стержней (13), продетых сквозь крышки первых подшипников в отверстия (А) в звездочках впускных распределительных валов, заблокируйте впускные распределительные валы (12) обеих головок цилиндров, -поршень первого цилиндра должен находиться в положении ВМТ.
85. Пометьте положение цепи на звездочке распределительного вала (16), - обратите внимание на цветовую маркировку.
86. Снимите натяжитель цепи (20) (см. выше).
87. Отболтите звездочку (16) и снимите ее с цапфы выпускного распределительного вала (15).
88. Снимите промежуточную звездочку ТНВД (23) в сборе с цилиндрическим вкладышем (22).
89. При помощи ударного экстрактора (25) выбейте направляющие штифты (24).
90. Потянув вверх и наружу, снимите натяжную планку (26).
91. Установка производится в обратном порядке.
92. В заключение запустите двигатель и проверьте его на наличие признаков развития утечек. Также очистите память модуля бортовой самодиагностики.
