М 612
Магистраль
1. Детали установки топливной распределительной магистрали на моделях, оборудованных двигателями серии 612, показаны на иллюстрации. к которой относятся все встречающиеся в тексте ссылки.

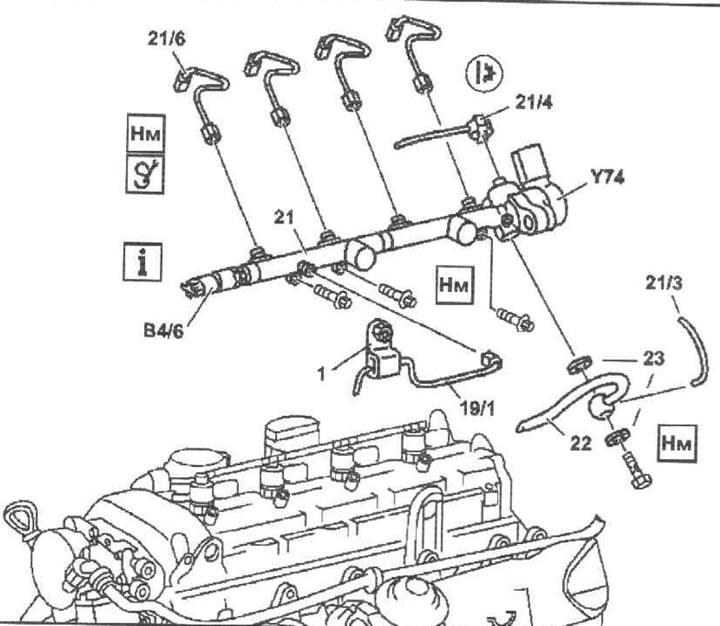

44.1. Детали установки топливной распределительной магистрали на моделях, оборудованных двигателями серии 612. 1 - Опорный кронштейн напорной линии; 19/1 - Напорная линия ТНВД; 21 - Топливная магистраль; 21/3 - Линия отвода масла; 21/4 - Линия возврата топлива; 21/6 - Топливопроводы форсунок; 22 - Линия возврата топлива из охладителя; 23 - Уплотнительные кольца; В4/6 - Датчик давления топливной магистрали; Y74 - Клапан-регулятор давления
2. Снимите панели отделки крышки головки цилиндров.
3. Отсоедините электропроводку от датчика (В4/6) и клапана-регулятора давления (Y74).
4. Снимите топливопроводы форсунок (21/6).
5. Снимите от топливной магистрали (21) напорную (19/1) и возвратную (21/4) линии.
6. Снимите линию отвода масла из охладителя (22) и линию отвода масла (21/3).
7. Снимите топливную магистраль, в случае необходимости снимите форсунки (см. ниже).
8. Установка производится в обратном порядке, - не забудьте заменить все уплотнительные элементы.
9. В заключение запустите двигатель и проверьте компоненты топливного тракта на наличие признаков развития утечек, очистите память модуля бортовой самодиагностики.
Форсунки
10. Детали установки форсунок на моделях, оборудованных двигателями серии 612, показаны на иллюстрации, к которой относятся все встречающиеся в тексте ссылки.

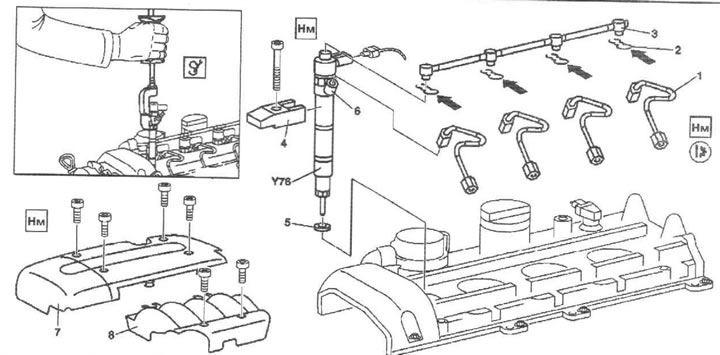

44.10. Детали установки форсунок на моделях, оборудованных двигателями серии 612
11. Снимите расширительный бачок системы охлаждения.
12. Снимите панели отделки крышки головки цилиндров (7 и 8).
13. Отсоедините от форсунок (Y76) электропроводку.
14. Отпустите фиксаторы (2) и снимите линию отвода масла (3).
15. Снимите фиксаторы (4) и извлеките форсунки (Y76).
16. Установка производится в обратном порядке, - не забудьте заменить уплотнительные элементы.
17. В заключение запустите двигатель и проверьте компоненты топливного тракта на наличие признаков развития утечек, очистите память модуля бортовой самодиагностики.
М 628
Магистраль
18. Детали установки топливной распределительной магистрали на моделях, оборудованных двигателями серии 628, показаны на иллюстрации, к которой относятся все встречающиеся в тексте ссылки.

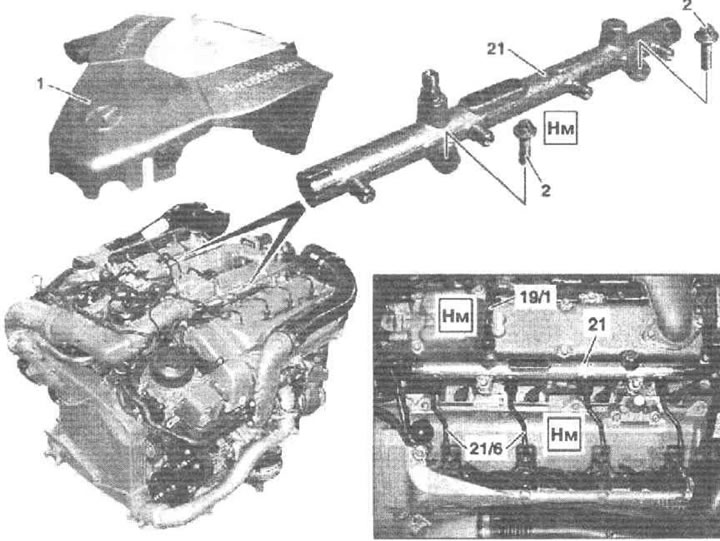

44.18. Детали установки топливной распределительной магистрали на моделях, оборудованных двигателями серии 628. 1 - Воздухоочиститель; 2 - Болты; 19/1 - Напорная линия/клапанный блок/ топливная магистраль; 21 - Топливная магистраль; 21/6 - Топливопроводы форсунок
19. На моделях 220 и 463 снимите воздухоочиститель (1).
20. На моделях 163 отсоедините воздухораспределитель (см. Раздел 40).
21. Снимите топливопроводы форсунок (21/6) и напорную топливную линию (19/1).
22. Выверните болты (2) и снимите топливную магистраль (21).
23. Установка производится в обратном порядке, - затягивайте крепежные болты только после установки напорных линий. В заключение запустите двигатель и проверьте компоненты топливного тракта на наличие признаков развития утечек, очистите память модуля бортовой самодиагностики.
Форсунки
24. Детали установки форсунок на моделях, оборудованных двигателями серии 628, показаны на иллюстрации, к которой относятся все встречающиеся в тексте ссылки.
25. На моделях 220 и 463 снимите воздухоочиститель и впускной воздуховод в сборе с датчиком MAF.

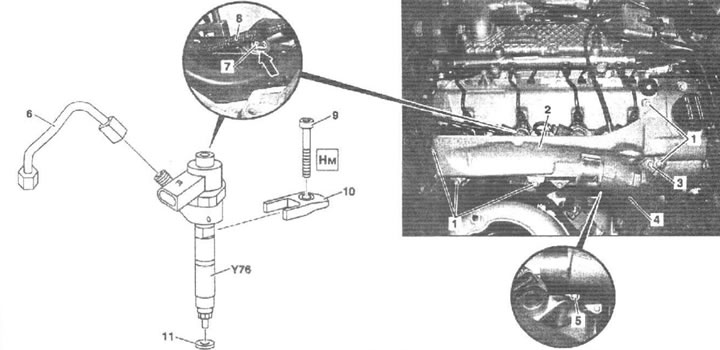

44.25. Детали установки форсунок на моделях, оборудованных двигателями серии 628. 1 - Винт; 2 - Крышка; 3 - Винт; 4 - Впускной воздуховод тракта наддува; 5 - Винт; 6 - Топливопровод форсунки; 7 - Фиксатор; 8 - Линия отвода масла; 9 - Винт; 10 - Фиксатор; 11 - Уплотнительное кольцо; Y76 - Форсунка
Оригинал материала на веб-сайте: www.mercedesman.ru
26. На моделях 163 отсоедините воздухораспределитель (см. Раздел 40).
27. Снимите с головки цилиндров и отведите в сторону воздуховод (4). На моделях 163 снимите и отведите в сторону правый впускной воздуховод.
28. На моделях 163 снимите левое переднее колесо и локер защиты колесной арки, затем отсоедините от крышки головки цилиндров и отведите в сторону левый впускной воздуховод.
29. Снимите правую и левую крышки форсунок (2).
30. Отсоедините от форсунок электропроводку и топливопроводы (6).
31. Отпустите фиксаторы (7), затем снимите и отведите в сторону линии отвода масла (8). Внимание: Фиксаторы подлежит замене в обязательном порядке!
32. Снимите фиксаторы (10) и извлеките форсунки (Y76).
33. Установка производится в обратном порядке, - не забудьте заменить уплотнительные элементы.
34. В заключение запустите двигатель и проверьте компоненты топливного тракта на наличие признаков развития утечек, очистите память модуля бортовой самодиагностики.
