1. Детали установки клапанной сборки на моделях 163.128 (двигатель серии 628) показаны на иллюстрации к которой относятся все встречающиеся в тексте ссылки.

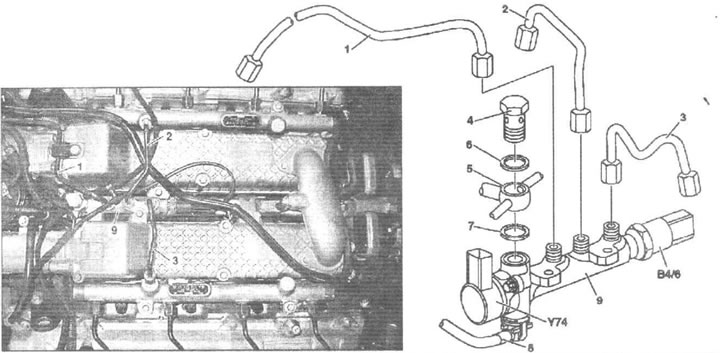

48.1. Детали установки клапанной сборки на моделях 163, оборудованных двигателем серии 628. 1 - Напорная линия топливного тракта; 2 - Напорная линия топливного тракта; 3 - Напорная линия топливного тракта; 4 - Полый болт штуцерного соединения; 5 - Соединительный элемент; 6 - Уплотнительное кольцо; 7 - Уплотнительное кольцо; 8 - Линия возврата топлива; 9 - Клапанный блок; Y74 - Клапан-регулятор давления
2. Снимите трубопровод распределения воздуха (см. Раздел 40).
3. Снимите топливный фильтр в сборе с опорным кронштейном (см. Главу 1).
4. Отсоедините электропроводку от датчиков давления в топливной магистрали (В4/6) и клапана-регулятора давления (Y74).
5. Отсоедините напорные топливные линии (1, 2 и 3), - сразу же закупорьте открытые концы отсоединенных линий/ штуцеров, соберите следы пролитого топлива.
6. Выверните полый болт (4) штуцерного разъема (5).
Внимание: Уплотнительные кольца подлежат замене в обязательном порядке!
7. Снимите клапанный блок (9) с распределительного трубопровода воздушного тракта, предварительно отсоединив от него возвратную линию (8).
8. Установка производится в обратном порядке, - не забывайте заменять уплотнительные элементы, запустите двигатель и проверьте компоненты системы питания на наличие признаков развития утечек. В заключение произведите очистку памяти модуля бортовой самодиагностики.
