М 612
Замена, фильтрующего элемента . воздухоочистителя
1. Иллюстративный материал по замене фильтрующего элемента воздухоочистителя на моделях, оборудованных двигателями серии 612, представлен на иллюстрации, к которой относятся все встречающиеся в тексте ссылки.

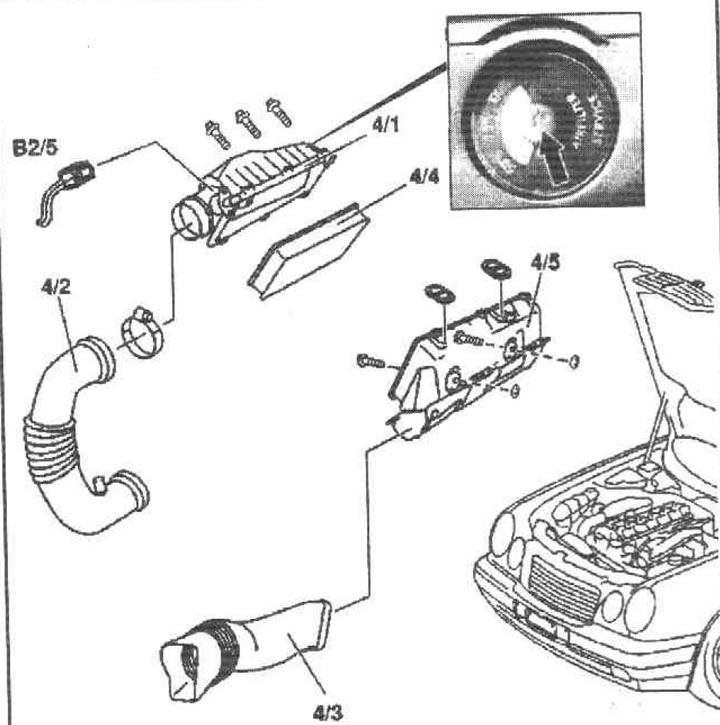

40.1. Детали установки компонентов впускного воздушного тракта моделей, оборудованных двигателями серии 612 (на примере модели 210). 4/1 - Верхняя секция кожуха воздухоочистителя; 4/2 - Воздушный рукав; 4/3 - Воздухозаборник; 4/4 - Фильтрующий элемент; 4/5 - Нижняя секция кожуха воздухоочистителя; В2/5 - Датчик MAF
2. Снимите панели отделки крышки головки цилиндров.
3. Отсоедините электропроводку от датчика MAF (В2/5).
4. Отсоедините от воздухоочистителя воздушный рукав (4/2).
5. Снимите воздухозаборник (4/3).
6. Выверните крепежные болты и снимите верхнюю секцию кожуха воздухоочистителя (4/1).
7. Извлеките фильтрующий элемент (4/4).
8. В случае необходимости снимите нижнюю секцию кожуха воздухоочистителя (4/5), - обратите внимание на подложенные снизу (со стороны двигателя) шайбы.
9. Установка производится в обратном порядке, - не забивайте заменять вышедшие из строя крепежные хомуты.
10. На моделях соответствующей комплектации в заключение сбросьте показание индикатора степени загрязнения фильтрующего элемента.
Снятие и установка датчика температуры всасываемого воздуха (IAT)
11. Детали установки датчика IAT на моделях, оборудованных двигателями серии 612 показаны на иллюстрации, к которой относятся все встречающиеся в тексте ссылки.

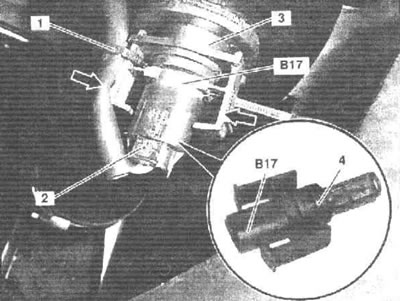

40.11. Детали установки датчика IAT на моделях, оборудованных двигателями серии 612. 1 - Ленточный бандаж; 2 - Контактный разъем электропроводки; 3 - Держатель; 4 - Уплотнительное кольцо; В17 - Датчик IAT
12. Разрежьте ленточный бандаж (1) фиксации держателя (3).
13. Рассоедините контактный разъем электропроводки (2) датчика IAT (В17).
14. Сожмите вместе крепежные скобы (стрелки) и высвободите датчик (В17) из держателя (3).
15. Снимите уплотнительное кольцо (4), которое при сборке подлежит замене в обязательном порядке.
16. Установка производится в обратном порядке.
Внимание: Установка датчика должна производиться при рассоединенном контактном разъеме, в противном случае не исключена вероятность повреждения крепежных скоб (стрелки) в результате их перетягивания!
17. В заключение произведите очистку памяти системы бортовой самодиагностики.
Снятие и установка турбокомпрессора
На примере модели 163.
18. Детали установки турбокомпрессора на моделях 163.113 (двигатель серии 612) показаны на иллюстрации, к которой относятся все встречающиеся в тексте ссылки.

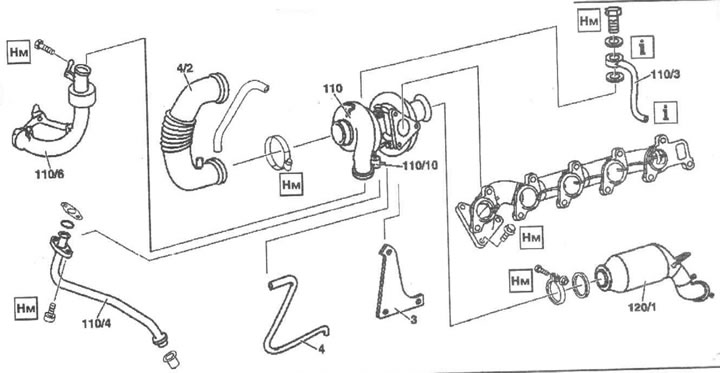

40.18. Детали установки турбокомпрессора, оборудованных двигателем серии 612 (на примере моделей М-класса). 3 - Опорный кронштейн; 4 - Вакуумный шланг; 4/2 - Воздушный рукав; 110 - Турбокомпрессор; 110/3 - Линия подачи масла; 110/4 - Линия отвода масла; 110/6 - Рукав тракта наддува воздуха; 110/10 - Вакуумный блок; 120/1 - Первичный каталитический преобразователь
19. Снимите нижнюю панель шумоизоляции.
20. Снимите воздухоочиститель (см. выше).
21. Снимите воздушный рукав (4/2).
22. Отсоедините от турбокомпрессора (110) воздуховод (110/6).
23. Отсоедините от вакуумного блока (110/10) шланг (4).
24. Отболтите маслоподающую линию (110/3) от турбокомпрессора и блока двигателя, - при отпускании штуцерной гайки удерживайте турбокомпрессор от проворачивания.
25. Снимите первичный каталитический преобразователь (120/1).
26. Отболтите от картера двигателя опорный кронштейн (3).
27. Снимите турбокомпрессор (110) в сборе с кронштейном (3) и маслоотводящей линий (110/4).
28. Отсоедините от турбокомпрессора (110) опорный кронштейн (3) и маслоотводящую линию (110/4), - приготовьтесь к сбору проливаемого масла.
29. Установка производится в обратном порядке. Не забудьте заменить все уплотнительные элементы. Затягивание штуцерных гаек маслопроводов производите только после установки турбокомпрессора.
30. В заключение проверьте уровень двигательного масла, в случае необходимости произведите соответствующую корректировку (см. Главу 1).
Снятие и установка промежуточного охладителя тракта наддува воздуха
На примере модели 163.
31. Детали установки промежуточного охладителя тракта наддува воздуха на моделях 163.113 (двигатель серии 612) показаны на иллюстрации, к которой относятся все встречающиеся в тексте ссылки.

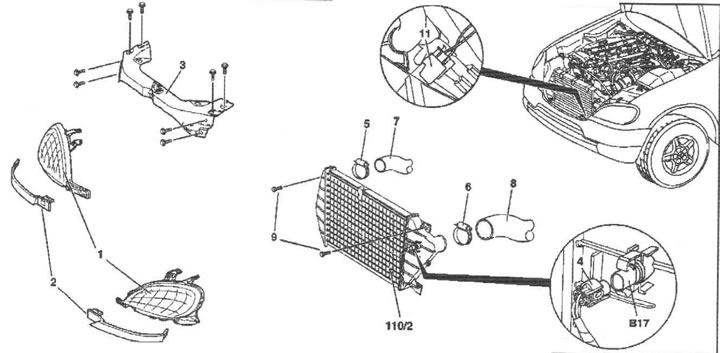

40.31. Детали установки промежуточного охладителя тракта наддува воздуха, оборудованных двигателем серии 612 (на примере моделей М-класса). 1 - Блок-фары; 2 - Облицовочные накладки; 3 - Передняя поперечная балка рамы; 4 - Контактный разъем электропроводки датчика IAT; 5 - Хомут крепления шланга; 6 - Хомут крепления шланга; 7 - Входной рукав охладителя; 8 - Выходной рукав охладителя; 9 - Болты; 11 - Разъем; 110/2 - Охладитель; В17 - Датчик IAT
32. Откройте капот и зафиксируйте его в вертикальном положении.
33. Снимите блок-фары (1).
34. Снимите переднюю поперечную балку рамы (3).
35. Рассоедините контактный разъем электропроводки (4) датчика IAT (В 17).
36. Отпустите крепежные хомуты (5 и 6) и отсоедините от теплообменника охладителя (110/2) воздушные рукава (7 и 8).
37. Выверните крепежные болты (9) и снимите охладитель (110/2).
38. Установка производится в обратном порядке.
Снятие и установка воздухораспределителя
На примере модели 163.
39. Детали установки воздухораспределителя тракта наддува воздуха на моделях 163.113 (двигатель серии 612) показаны на иллюстрации, к которой относятся все встречающиеся в тексте ссылки.

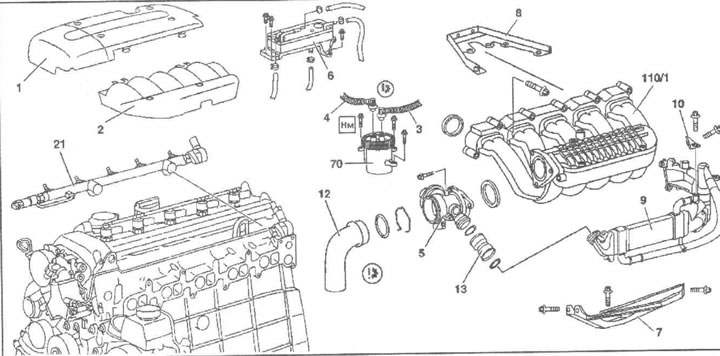

40.39. Детали установки воздухораспределителя, оборудованных двигателем серии 612 (на примере моделей М-класса). 1 - Панель отделки крышки головки цилиндров; 2 - Панель отделки воздухораспределителя; 3 - Линия подачи топлива; 4 - Выпускной топливопровод; 5 - Смесительная камера; 6 - Охладитель топлива; 7 - Нижний опорный кронштейн воздухораспределителя; 8 - Верхний опорный кронштейн воздухораспределителя; 9 - Охладитель EGR; 10 - Опорный кронштейн охладителя EGR на трубопроводе воздухораспределителя; 12 - Воздуховод; 13 - Соединительный патрубок; 21 - Топливная магистраль; 70 - Полнопоточный топливный фильтр; 110/1 - Трубопровод воздухораспределителя
40. Откройте капот и зафиксируйте его в вертикальном положении.
41. Снимите панели отделки силового агрегата (1 и 2).
42. Снимите нижнюю секцию шумоизоляции.
43. Отсоедините отрицательный провод от батареи.
44. Опорожните систему охлаждения (см. Главу 1).
45. Снимите охладитель топлива (6).
46. Снимите топливную магистраль (21) (см. Раздел 44).
47. Снимите опорные кронштейны топливной магистрали.
Оригинал материала на веб-сайте [www.MercedesMan.ru]
48. Отболтите верхний опорный кронштейн (8) воздухораспределителя (110/1).
49. Откачайте масло из резервуара ГУР и отсоедините от последнего гидравлический шланг, - сразу же закупорьте открытые концы шланга и штуцера.
50. Отсоедините вакуумные линии.
51. Снимите переливной шланг радиатора.
52. Снимите подключенный к смесительной камере (5) воздуховод (12).
53. Снимите смесительную камеру (5).
54. Снимите соединительный патрубок (13).
55. Снимите кожух термостата.
56. Снимите опорный кронштейн (10) крепления на трубопроводе воздухораспределителя трубки системы EGR.
57. Высвободите из фиксаторов жгут электропроводки, проложенной вдоль распределительного трубопровода (110/1), - рассоедините контактные разъемы датчиков уровня масла (В40), СКР (L5), давления наддува (В28), оконечного выключателя запирания впускного порта (S99) и электромотора стартера (М1).
58. Выверните крепежные болты и снимите трубопровод воздухораспределителя (110/1) с нижнего опорного кронштейна (7).
59. Установка производится в обратном порядке, - не забывайте заменять уплотнительные элементы и вышедшие из строя компоненты.
60. В заключение произведите очистку памяти модуля бортовой самодиагностики.
Снятие и установка электромотора исполнительного устройства перекрывания впускного порта
На примере модели 163.
61. Детали установки электромотора привода перекрывания впускного порта на моделях 163.113 (двигатель серии 612) показаны на иллюстрации, к которой относятся все встречающиеся в тексте ссылки.

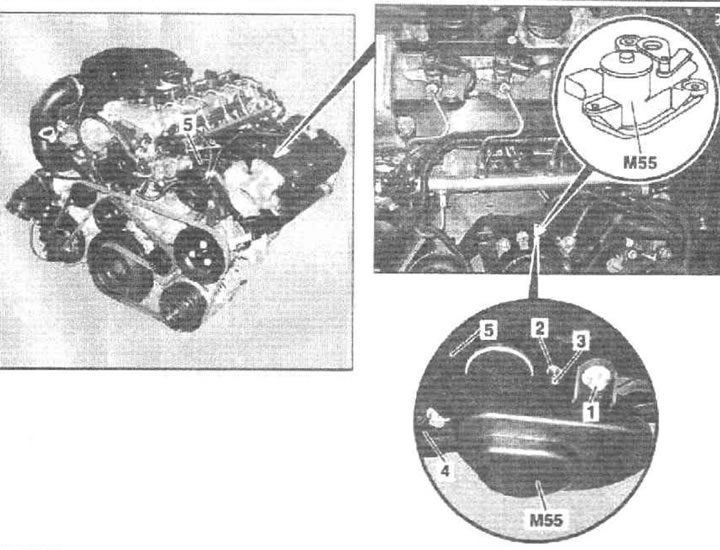

40.61. Детали установки электромотора исполнительного устройства перекрывания впускного порта, оборудованных двигателем серии 612 (на примере моделей М-класса). 1 - Болты; 2 - Шаровая головка; 3 - Опора; 4 - Контактный разъем электропроводки; 5 - Воздухораспределитель; М55 - Электромотор запорного устройства
62. На моделях с АТ снимите воздухораспределитель (см. выше).
63. На моделях с РКПП снимите левое переднее колесо и локер защиты колесной арки.
64. Выверните болты (1 и 3).
65. Отпустите фиксатор и осторожно снимите опору (3) с шаровой головки (2).
66. На моделях с РКПП рассоедините контактный разъем электропроводки (4) электромотора (М55).
67. Снимите электромотор (М55) со сборки воздухораспределителя (5).
68. Установка производится в обратном порядке. Проследите за правильностью посадки всех позиционирующих заслонок, проверьте плавность их хода. Не забывайте заменять уплотнительные элементы.
69. В заключение произведите очистку памяти модуля бортовой самодиагностики.
М 628
Замена фильтрующего элемента воздухоочистителя
На примере модели 163.
70. Иллюстративный материал по замене фильтрующего элемента воздухоочистителя на моделях 163.128 (двигатель серии 628) представлен на иллюстрации, к которой относятся все встречающиеся в тексте ссылки.

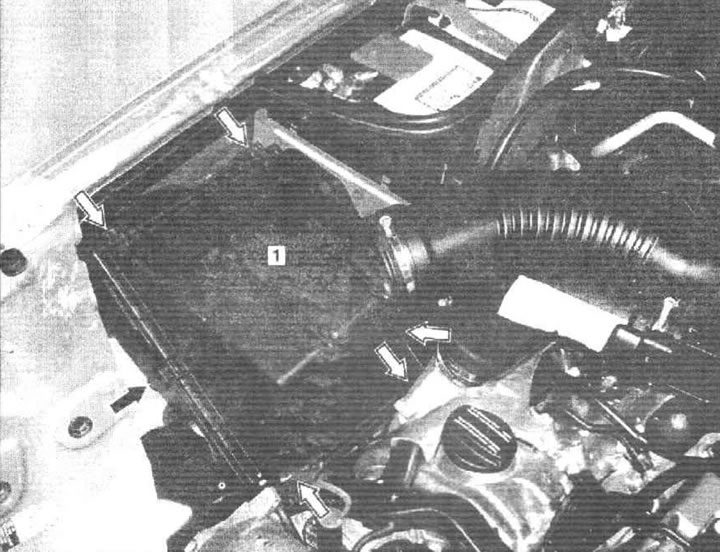

40.70. Конструкция воздухоочистителя, оборудованных двигателем серии 628 (на примере моделей М-класса) 1 - Крышка воздухоочистителя. Стрелка. Скобы фиксаторов
71. Скиньте скобы шести фиксаторов крепления крышки воздухоочистителя (1).
72. Снимите крышку (1) и извлеките из кожуха воздухоочистителя подлежащий замене фильтрующий элемент.
73. Установка производится в обратном порядке, - проследите за правильностью посадки крышки.
Снятие и установка датчика температуры всасываемого воздуха (IAT)
На примере модели 163.
74. Детали установки датчика IAT на моделях 163.128 (двигатель серии 628) показаны на иллюстрации, к которой относятся все встречающиеся в тексте ссылки.

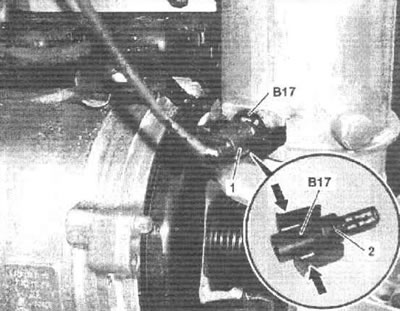

40.74. Детали установки датчика IAT на моделях М-класса, оборудованных двигателем серии 628. 1 - Контактный разъем электропроводки; 2 - Уплотнительное кольцо; В17 - Датчик IAT
75. Откройте капот.
76. Снимите проложенный впереди воздухоочистителя рукав всасывающего вентилятора двигателя.
77. Рассоедините контактный разъем электропроводки (1) датчика (В17), одновременно фиксирующий крепежные скобы (стрелки) последнего.
78. Далее действуйте в соответствии с описанием, приведенным в параграфах с 14 по 17.
Снятие и установка турбокомпрессоров
На примере модели 163.
79. Детали установки турбокомпрессоров на моделях 163.128 (двигатель серии 628) показаны на иллюстрациях, к которым относятся все встречающиеся в тексте ссылки.

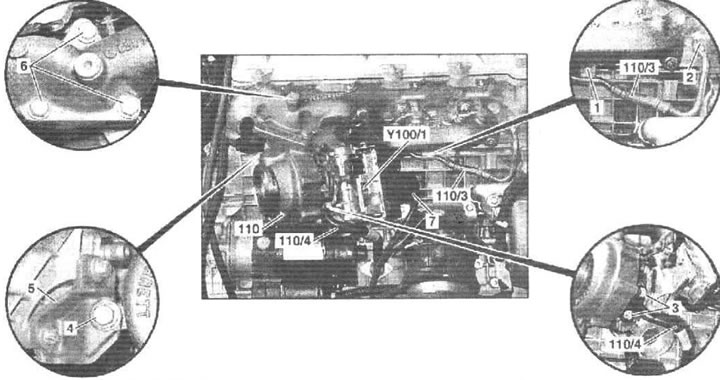

40.79а. Детали установки правого турбокомпрессора на моделях М-класса, оборудованных двигателем серии 628. 1 - Гайка; 2 - Болт; 3 - Болт; 4 - Болт; 5 - Опорный кронштейн; 6 - Болт; 7 - Контактный разъем регулятора давления наддува; 110 - Турбокомпрессор 110/3 Линия подачи масла; 110/4 - Линия отвода масла; Y100/1 - Правый регулятор давления наддува

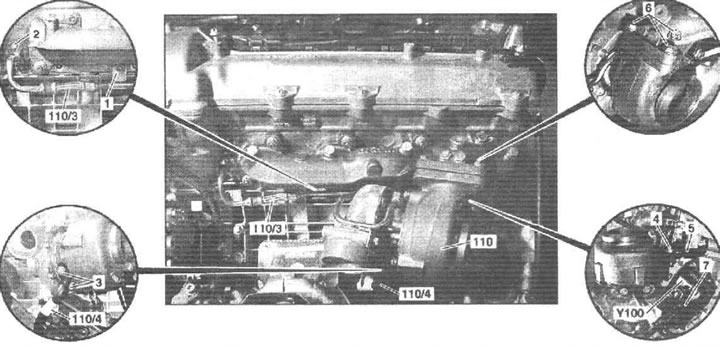

40.79b. Детали установки левого турбокомпрессора на моделях М-класса, оборудованных двигателем серии 628. 1 - Гайка; 2 - Болт; 3 - Болт; 4 - Болт; 5 - Опорный кронштейн; 6 - Болт; 7 - Контактный разъем регулятора давления наддува; 110 - Турбокомпрессор; 110/3 - Линия подачи масла; 110/4 - Линия отвода масла; Y100 - Левый регулятор давления наддува
80. Снимите передние колеса и локеры защиты колесных арок.
81. Снимите входные воздуховоды обоих (правого/левого) трактов наддува воздуха (см. ниже).
82. Снимите нижние воздуховоды обоих (правого и левого) трактов наддува воздуха (см. ниже).
83. Отдайте гайку (1) на опорном кронштейне маслоподающей линии (110/3).
84. Выверните болт (2) и отсоедините маслоподающую линию (110/3) от головки цилиндров.
85. Отсоедините маслоподающую линию (110/3) от левого турбокомпрессора (110).
86. Выверните болты (3) и отсоедините масловозвратную линию (110/4) от турбокомпрессора и картера двигателя.
87. Отпустите хомут крепления первичного каталитического преобразователя к правому турбокомпрессору (110).
88. Полностью ослабьте и отведите назад левый трехфункциональный каталитический преобразователь (TWC).
89. Выверните болт (4) на опорном кронштейне (5).
90. Отсоедините от турбокомпрессора (110) электропроводку регулятора давления наддува (7).
91. Выверните крепежные болты (6) и снимите турбокомпрессор (110) с выпускного коллектора двигателя.
Внимание: Регуляторы давления наддува (Y100 и Y100/1) заменяются только в комплекте с соответствующим турбокомпрессором!
92. Установка производится в обратном порядке. Не забудьте заменить все уплотнительные элементы. Затягивание штуцерных гаек маслопроводов производите только после установки турбокомпрессора.
93. В заключение проверьте уровень двигательного масла, в случае необходимости произведите соответствующую корректировку (см. Главу 1).
Снятие и установка промежуточного охладителя тракта наддува воздуха
На примере модели 163.
94. Детали установки промежуточного охладителя тракта наддува воздуха на моделях 163.128 (двигатель серии 628) показаны на иллюстрации, к которой относятся все встречающиеся в тексте ссылки.

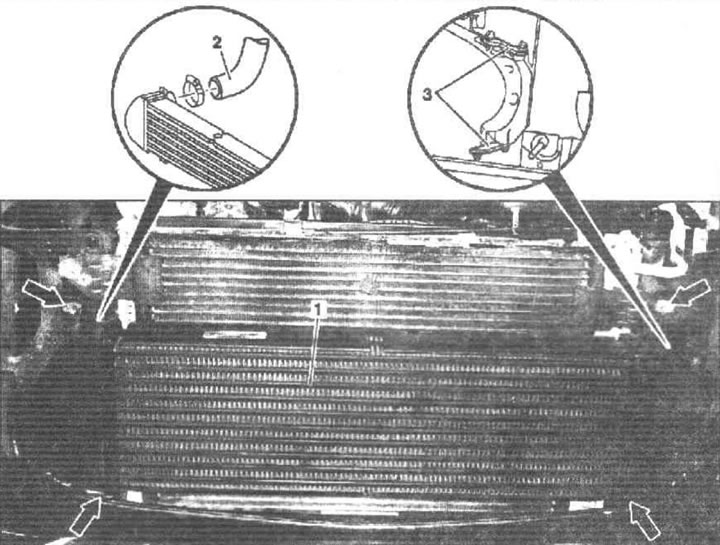

40.94. Детали установки промежуточного охладителя тракта наддува воздуха, оборудованных двигателем серии 628 (на примере моделей М-класса). 1 - Охладитель; 2 - Воздушный рукав; 3 - Соединительные пластины
95. Откройте капот и зафиксируйте его в вертикальном положении.
96. Снимите обе блок-фары.
97. Снимите верхнюю переднюю поперечную балку рамы.
98. Отсоедините от правой стороны охладителя (1) воздушный рукав (2).
99. Выверните винты крепления соединительных пластин (3) слева на теплообменнике охладителя (1).
100. Выверните крепежные винты (стрелки) и снимите охладитель (1).
101. Установка производится в обратном порядке, - не забывайте заменять уплотнительные элементы.
Снятие и установка воздухораспределителя
На примере модели 163.
102. Детали установки воздухораспределителя тракта наддува воздуха на моделях 163.128 (двигатель серии 628) показаны на иллюстрациях, к которым относятся все встречающиеся в тексте ссылки.

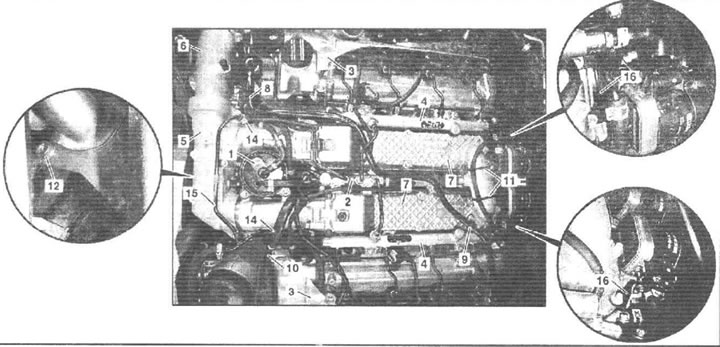

40.102а. Детали установки воздухораспределителя, оборудованных двигателем серии 628 (на примере моделей М-класса) (1 из 2). 1 - Топливный фильтр; 2 - Клапанный блок; 3 - Крышки; 4 - Топливные магистрали; 5 - Обводные воздуховоды; 6 - Нижняя секция воздухораспределителя; 7 - Верхние секции трубопроводов распределения воздуха; 8 - Вакуумная линия; 9 - Опорный кронштейн; 10 - Вакуумная линия; 11 - Ленточный бандаж; 12 - Болт; 14 - Шланги охладительного тракта; 15 - Линия охладительного тракта; 16 - Опорный кронштейн

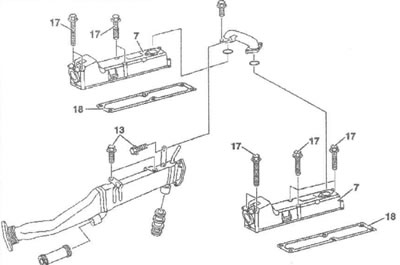

40.102b. Детали установки воздухораспределителя, оборудованных двигателем серии 628 (на примере моделей М-класса) (2 из 2). 7 - Верхние секции трубопроводов распределения воздуха; 13 - Болты; 17 - Болты; 18 - Уплотнительные прокладки
103. Снимите топливный фильтр (1) в сборе с опорным кронштейном.
104. Снимите клапанный блок (2).
105. Снимите накладки (3) крышек головок цилиндров и отсоедините маслоотводящие трубки от форсунок.
106. Снимите топливные магистрали (4).
107. Снимите обводные воздуховоды (5), - только для нижней секции (6), - воздуховоды (5) снимаются в сборе с верхними секциями воздухораспределителя.
108. Отсоедините от вакуумного насоса линию (8), снимите и сдвиньте в сторону кронштейн (9).
109. Отсоедините вакуумную линию (10) запорного клапана впускного порта.
110. Снимите ленточный бандаж фиксации транспортного трубопровода.
111. Выверните болты (12).
112. Выверните болты (13) крепления охладителя EGR.
113. Отсоедините от линии (15) шланги охладительного тракта (14).
114. Снимите и отведите в сторону линию охладительного тракта (15).
115. Снимите опорные кронштейны левого и правого позиционеров EGR.
116. Выверните крепежные болты (17) и снимите верхние секции воздухораспределителя (7) в сборе с обводными рукавами (5).
117. Установка производится в обратном порядке, - не забывайте заменять уплотнительные элементы и вышедшие из строя компоненты.
Снятие и установка впускных рукавов тракта наддува воздуха
118. Детали установки впускных рукавов тракта наддува воздуха на моделях, оборудованных двигателями серии 628 показаны на иллюстрациях, к которым относятся все встречающиеся в тексте ссылки.

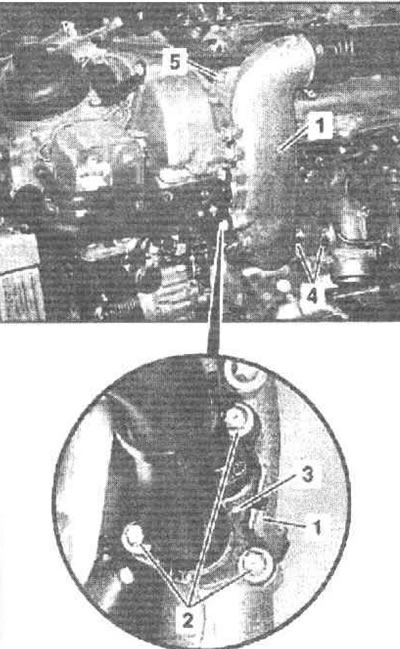

40.118а. Детали установки левого впускного рукава тракта наддува воздуха на моделях, оборудованных двигателями серии 628 (на примере моделей 220). 1 - Впускной рукав; 2 - Болт; 3 - Фланец; 4 - Шланговый хомут; 5 - Болт

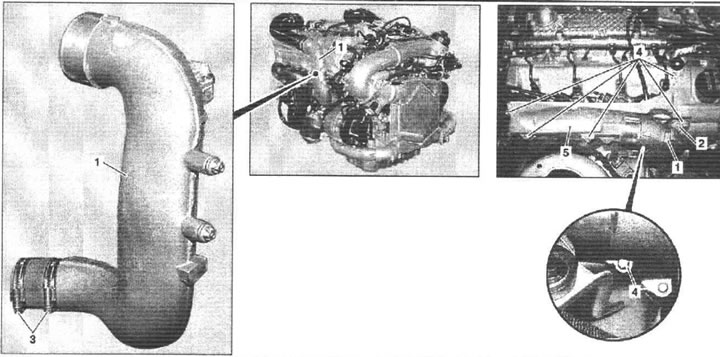

40.118b. Детали установки правого впускного рукава тракта наддува воздуха на моделях оборудованных двигателями серии 628 (на примере моделей 220). 1 - Впускной рукав; 2 - Болт; 3 - Шланговый хомут; 4 - Болт
Левый рукав
119. На моделях 163 снимите левое переднее колесо, локер защиты колесной арки и левое крыло.
120. На моделях 220 снимите воздухоочиститель и левый впускной воздуховод в сборе с датчиком MAF.
121. На моделях 163 отсоедините впускной рукав от воздухораспределителя.
122. Выверните болты (2) фланца (3).
123. Выверните болт (5) на крышке головки цилиндров.
124. Отпустите хомут (4) и снимите впускной рукав (1).
125. Установка производится в обратном порядке.
Правый рукав
126. На моделях 220 снимите воздухоочиститель и правый впускной воздуховод в сборе с датчиком MAF.
127. На моделях 163 отсоедините впускной рукав от воздухораспределителя.
128. На моделях 163 отсоедините электропроводку от датчика давления наддува.
129. На моделях 220 выверните болты (2 и 4) и снимите с крышки головки цилиндров крышку (5) форсунок.
130. На моделях 163 выверните болт (2) на крышке головки цилиндров.
131. Отпустите хомут (3) и снимите впускной рукав (1).
132. Установка производится в обратном порядке.
Снятие и установка нижних рукавов тракта наддува воздуха
На примере модели 163.
133. Детали установки нижних рукавов тракта наддува воздуха на моделях 163.128 (двигатель серии 628) показаны на иллюстрациях, к которым относятся все встречающиеся в тексте ссылки.

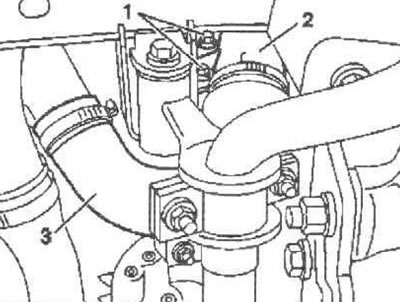

40.133а. Детали установки левого нижнего рукава тракта наддува воздуха на моделях М-класса, оборудованных двигателями серии 628 (1 из 2). 1 - Винт; 2 - Нижний воздуховод; 3 - Рукав тракта наддува воздуха

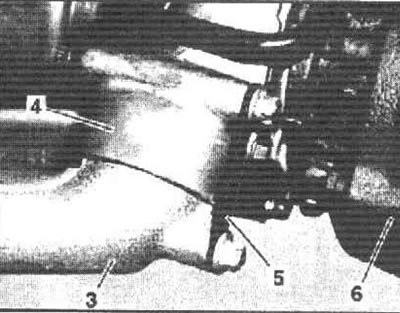

40.133b. Детали установки левого нижнего рукава тракта наддува воздуха на моделях М-класса, оборудованных двигателями серии 628 (2 из 2). 4 - Впускной фланец; 5 - Соединительная пластина; 6 - Турбокомпрессор

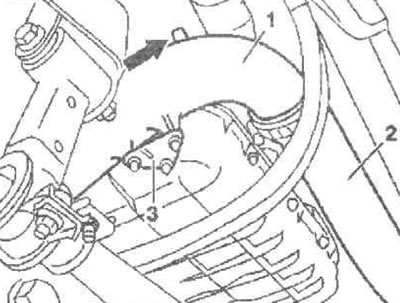

40.133с. Детали установки правого нижнего рукава тракта наддува воздуха на моделях М-класса, оборудованных двигателями серии 628 (1 из 2). 1 - Нижний воздуховод; 2 - Рукав тракта наддува воздуха; 3 - Опорный кронштейн

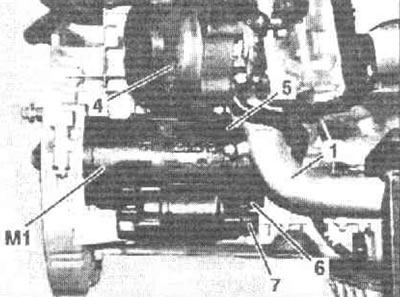

40.133d. Детали установки правого нижнего рукава тракта наддува воздуха на моделях М-класса, оборудованных двигателями серии 628 (2 из 2). 4 - Турбокомпрессор; 5 - Соединительная пластина; 6 - Линия электропроводки контура 50; 7 - Линия электропроводки контура 30; М1 - Стартер
Левый рукав
134. Снимите нижнюю секцию шумоизоляции.
135. Снимите рукав тракта наддува воздуха (3).
136. Выверните болты (1).
137. Отпустите верхний винт соединительной пластины (5) на впускном фланце (4) турбокомпрессора (6).
138. Выверните нижний винт пластины (5) на воздушном рукаве (2).
139. Отсоедините рукав (2) от фланца (4) турбокомпрессора (6) и снимите его с двигателя, опустив вниз.
140. Установка производится в обратном порядке, - не забудьте заменить уплотнительное кольцо.
Правый рукав
141. Отсоедините отрицательный провод от батареи.
142. Снимите нижнюю секцию шумоизоляции.
143. Снимите защитные крышки электрических линий (6 и 7) стартера (М1), - клеммы №№ 30 и 50.
144. Выверните болты крепления стартера к куполу трансмиссии.
145. Отпустите верхний винт соединительной пластины (5) на впускном фланце турбокомпрессора (4).
146. Выверните нижний винт пластины (5) на воздушном рукаве (1).
147. Отсоедините рукав (2) воздуховода (1).
148. Снимите опорные кронштейны (3) с нижней секции поддона картера и с воздуховода (1).
149. Снимите верхний кронштейн (стрелка) воздуховода с картера двигателя.
150. Отведите в сторону стартер и линии ATF и отсоедините воздушный рукав от впускного фланца турбокомпрессора.
151 .Пропустите рукав вперед и извлеките его из двигательного отсека.
152. Установка производится в обратном порядке, - не забудьте заменить уплотнительное кольцо.
Снятие и установка обводных воздуховодов
На примере модели 163.
153. Детали установки обводных воздуховодов на моделях 163.128 (двигатель серии 628) показаны на иллюстрациях, к которым относятся все встречающиеся в тексте ссылки.

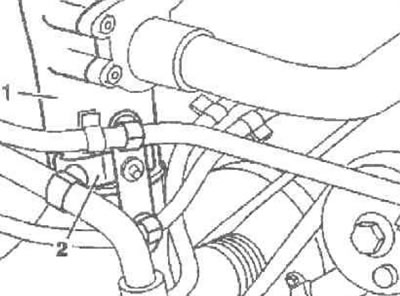

40.153а. Детали установки обводных воздуховодов на моделях М-класса, оборудованных двигателем серии 628 (1 из 3). 1 - Обводной воздуховод; 2 - Опорные кронштейны линий охладительного тракта

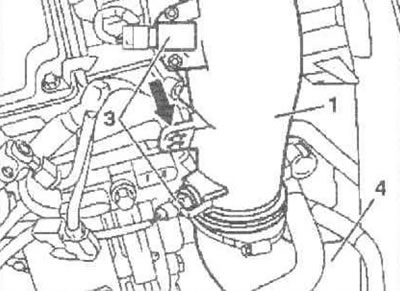

40.153b. Детали установки обводных воздуховодов на моделях М-класса, оборудованных двигателем серии 628 (2 из 3). 1 - Обводной воздуховод; 3 - Датчик; 4 - Воздушный рукав

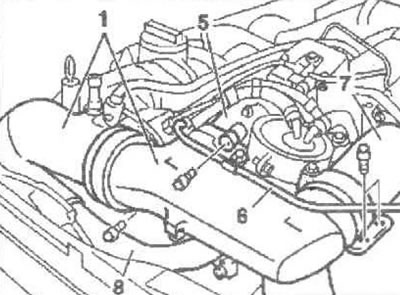

40.153с. Детали установки обводных воздуховодов на моделях М-класса, оборудованных двигателем серии 628 (3 из 3). 1 - Обводные воздуховоды; 5 - Правый соединительный патрубок; 6 - Гидравлическая линия ГУР; 7 - Левый соединительный патрубок; 8 - Линия EGR
154. Снимите панели отделки силового агрегата.
155. Отсоедините электропроводку от датчика (3).
156. Высвободите линии охладительного тракта из кронштейна (3).
157. Отсоедините воздуховод (4) от обводного рукава (1).
158. Отделите от воздушного рукава линию ГУР (6).
159. Отделите трубку EGR (8) от соединительного фланца головки цилиндров (стрелка).
160. Отсоедините обводные рукава от соединительных патрубков (5 и 7) и снимите их с двигателя.
161. Установка производится в обратном порядке, - не забудьте заменить уплотнительные элементы.
Снятие и установка промежуточных соединительных патрубков
162. Детали установки промежуточных воздуховодов на моделях, оборудованных двигателями серии 628, показаны на иллюстрации, к которой относятся все встречающиеся в тексте ссылки.

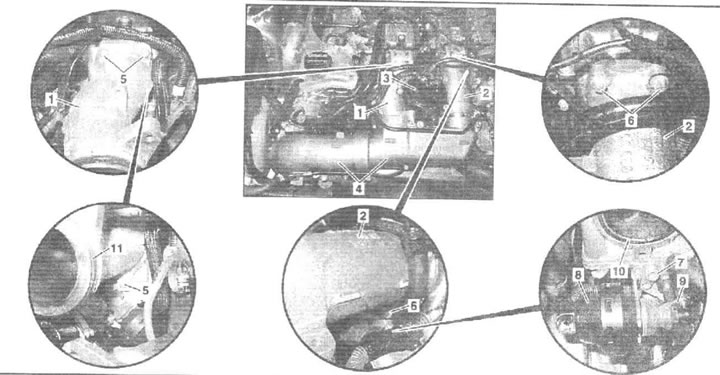

40.162. Детали установки промежуточных соединительных патрубков воздушного тракта двигателя серии 628 (на примере модели 220). 1 - Правый соединительный патрубок; 2 - Левый соединительный патрубок; 3 - Топливный фильтр; 4 - Позиционер дроссельной заслонки с верхними воздушными рукавами; 5 - Винт; 6 - Винт; 7 - Винт; 8 - Вакуумный блок перекрывания впускного порта; 9 - Тяга; 10 - Уплотнительное кольцо; 11 - Уплотнительное кольцо
163. На моделях 220 и 463 снимите воздухоочиститель.
164. На моделях 163 поднимите крышку силового агрегата.
165. На моделях 220 и 463 Снимите исполнительное устройство привода дроссельной заслонки в сборе с воздуховодами (4).
166. На моделях 163 снимите обводной воздуховод (см. выше).
167. Снимите топливный фильтр (3).
168. Выверните винты (5) и снимите правый соединительный патрубок (1), - проверьте состояние уплотнительных колец (10 и 11), в случае необходимости приготовьте сменные элементы.
169. Отсоедините тягу (9) вакуумного блока перекрывания впускного порта (8).
170. Выверните винт (7) и отведите в сторону вакуумный блок (8).
171. Выверните винты (6) и снимите левый соединительный патрубок (2) -проверьте состояние уплотнительных колец (10 и 11), в случае необходимости приготовьте сменные элементы.
172. Установка производится в обратном порядке. - не забудьте заменить уплотнительные кольца (10 и 11).
