М 612
1. Детали установки предварительного топливного насоса на моделях, оборудованных двигателями серии 612, показаны на иллюстрации, к которой относятся все встречающиеся в тексте ссылки.

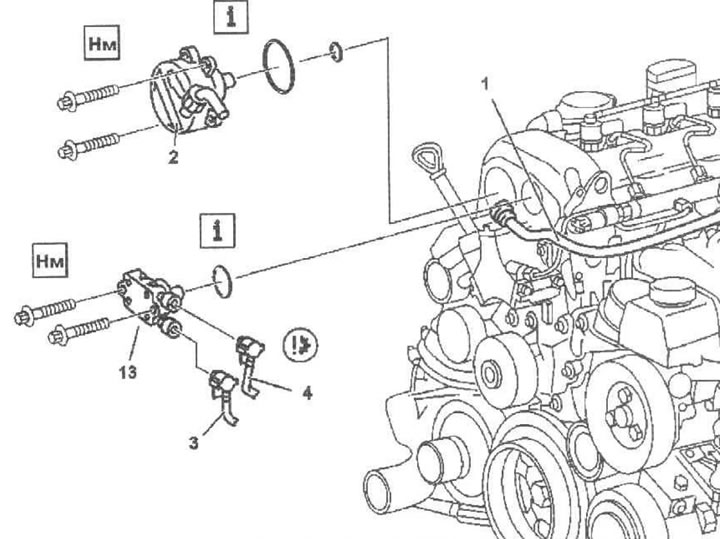

42.1. Детали установки предварительного топливного насоса на моделях, оборудованных двигателями серии 612.1 - Вакуумная линия; 2 - Вакуумный насос; 3 - Линия подачи топлива; 4 - Линия возврата топлива; 13 - Предварительный топливный насос
2. Снимите панели отделки крышки головки цилиндров.
3. Снимите вакуумный насос (2).
4. Отсоедините от предварительного насоса (13) линии подачи (3) и возврата (4) топлива.
5. Выверните крепежные болты и снимите насосную сборку (13), приготовьтесь к сбору проливаемого топлива.
Внимание: Не вскрывайте насосную сборку!
6. Установка производится в обратном порядке, - перед установкой предварительный насос следует заполнить топливом. Проследите за соблюдением чистоты сопрягаемых поверхностей устанавливаемых компонентов, не забудьте заменить уплотнительные прокладки.
7. В заключение запустите двигатель и проверьте соответствующие компоненты системы питания на наличие признаков развития утечек.
М 628
8. Детали установки предварительного топливного насоса на моделях, оборудованных двигателями серии 628, показаны на иллюстрации, к которой относятся все встречающиеся в тексте ссылки.

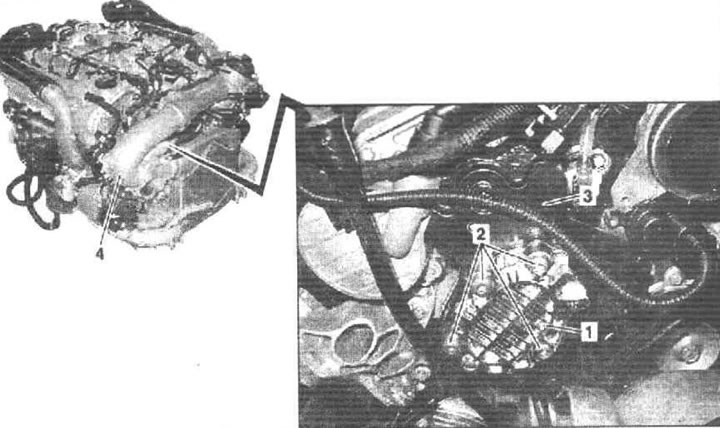

42.8. Детали установки предварительного топливного насоса на моделях, оборудованных двигателями серии 628. 1. Предварительный топливный насос; 2. Болты; 3. ТНВД; 4. Исполнительное устройство привода дроссельной заслонки с верхними воздушными рукавами
9. На моделях 220 и 463 снимите воздухоочиститель и исполнительное устройство привода дроссельной заслонки в сборе с воздуховодами (4).
10. На моделях 163 снимите обводной воздуховод (см. Раздел 40).
11. Выверните крепежные болты (2) и снимите сборку предварительного топливного насоса (1), - приготовьтесь к сбору проливаемого топлива.
12. Установка производится в обратном порядке. - перед установкой предварительный насос следует заполнить топливом. Проследите за соблюдением чистоты сопрягаемых поверхностей устанавливаемых компонентов, не забудьте заменить уплотнительные прокладки.
13. В заключение запустите двигатель и проверьте соответствующие компоненты системы питания на наличие признаков развития утечек.
(Материал взят с веб-ресурса MercedesMan)
