М 612
1. Детали установки масляного насоса двигателя серии 612 показаны на иллюстрации, к которой относятся все встречающиеся в тексте ссылки.

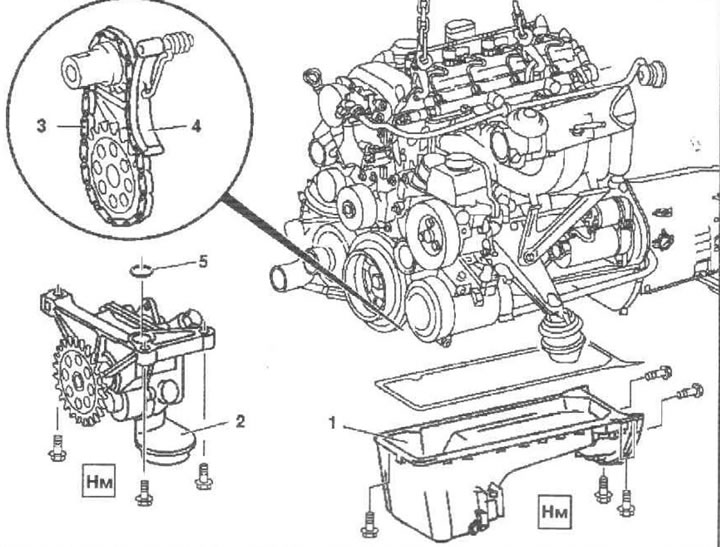

29.1. Детали установки масляного насоса двигателя серии 612. 1. Поддон картера; 2. Масляный насос; 3. Цепь привода масляного насоса; 4. Натяжитель цепи; 5. Уплотнительное кольцо
2. Снимите поддон картера (1) (см. Раздел 26).
3. Выверните болты крепления масляного насоса (2) к картеру двигателя.
4. Отожмите натяжитель (4) и скиньте цепь (3) с приводной звездочки насоса. Снимите насосную сборку (2). Проверьте состояние уплотнительного кольца (5), - в случае необходимости произведите замену.
5. Тщательно зачистите сопрягаемые поверхности насоса и блока двигателя.
6. Заполните насосную сборку свежим маслом.
7. Установка производится в обратном порядке, - не забудьте прочистить сетчатый фильтр маслозаборника.
М 628
8. Детали установки масляного насоса двигателя серии 628 показаны на иллюстрации, к которой относятся все встречающиеся в тексте ссылки.

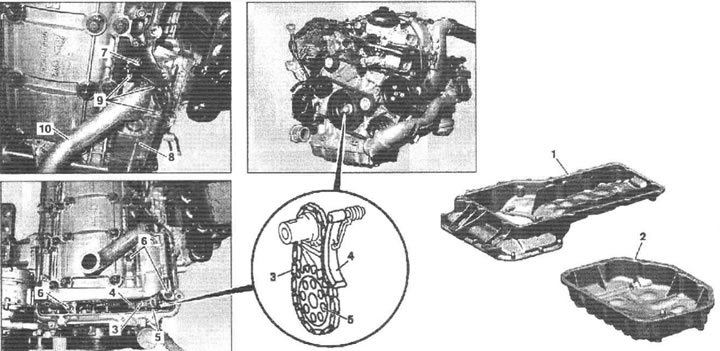

29.8. Детали установки масляного насоса на двигателе серии 628. 1. Верхняя секция поддона картера; 2. Нижняя секция поддона картера; 3. Цепь привода масляного насоса; 4. Натяжитель цепи; 5. Звездочка привода насоса; 6. Болт; 7. Болт; 8. Масляный насос; 9. Болт; 10. Крышка с маслопроводом
9. Снимите обе секции поддона картера (см. Раздел 26).
10. Выверните винт (7).
11. Выверните болты (6) крепления масляного насоса (8).
12. Оттяните натяжитель (4) приводной цепи (3) от звездочки (5) привода насоса (8). В случае необходимости снимите цепь и произведите ее замену.
13. Снимите насосную сборку (8).
14. Выверните болты (9) и отсоедините от насоса крышку с маслопроводом (10).
15. Прочистите сетчатый фильтр маслозаборника.
16. Тщательно зачистите сопрягаемые поверхности.
17. Заполните насосную сборку свежим маслом.
18. Установка производится в обратном порядке.
