Двигатели М 628.
1. Детали установки масляного фильтра на двигателях серии 628 показаны на иллюстрации, к которой относятся все встречающиеся в тексте ссылки.

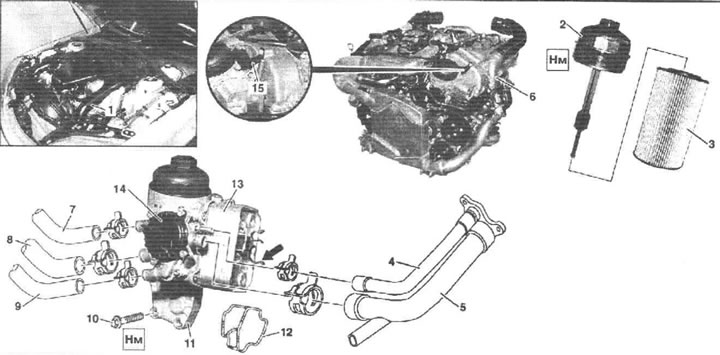

24.1. Детали установки масляного фильтра двигателя серии 628. 1. Воздухозаборник; 2. Крышка; 3. Фильтрующий элемент; 4. Линия охладительного тракта; 5. Вентиляционная линия; 6. Левый впускной рукав тракта наддува воздуха; 7. Линия охладительного тракта; 8. Вентиляционная линия; 9. Линия охладительного тракта; 10. Болт; 11. Кожух масляного фильтра; 12. Уплотнительная прокладка; 13. Жидкостный теплообменник; 14. Клапан системы вентиляции картера (PCV); 15. Опорный кронштейн
2. Снимите нижнюю панель шумоизоляции.
3. Опорожните систему охлаждения (см. Главу 1).
4. На моделях 220 снимите левый рукав воздухозаборника (1) и воздухоочиститель.
5. На моделях 163 поднимите крышку силового агрегата.
6. Снимите сборку вентилятора системы охлаждения.
7. Отверните крышку (2) кожуха масляного фильтра (11) и извлеките рабочий элемент (3), обеспечив тем самым возможность стекания масла в поддон картера.
8. На моделях 163 снимите шланг охладительного тракта, идущий от радиатора к термостату.
9. Отсоедините от кожуха фильтра (11) линии охладительного (4) и вентиляционного (5) трактов, высвободите их из опорного кронштейна (стрелка).
[Информация скопирована с веб-сайта: mercedesman]
10. Также отсоедините от фильтра линии (7, 9 и 8).
11. Снимите опорный кронштейн (15).
12. Выверните болты (10).
13. Снимите кожух масляного фильтра (11)
14. Установка производится в обратном порядке, - не забудьте заменить сальник (12).
15. В заключение запустите двигатель и проверьте фильтр на наличие признаков развития утечек.
16. Проверьте уровень двигательного масла, в случае необходимости произведите соответствующую корректировку (см. Главу 1).
