М 612
Перечень специальных инструментов, необходимых при выполнении описываемых процедур

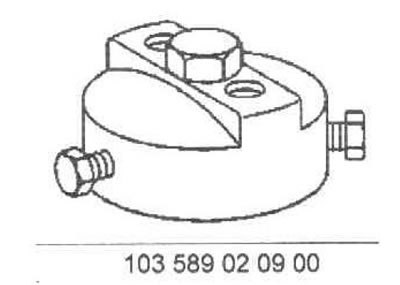

Ключ-насадка
1. Детали установки жидкостного теплообменника масляного фильтра на двигателе серии 612 показаны на иллюстрации, к которой относятся все встречающиеся в тексте ссылки.

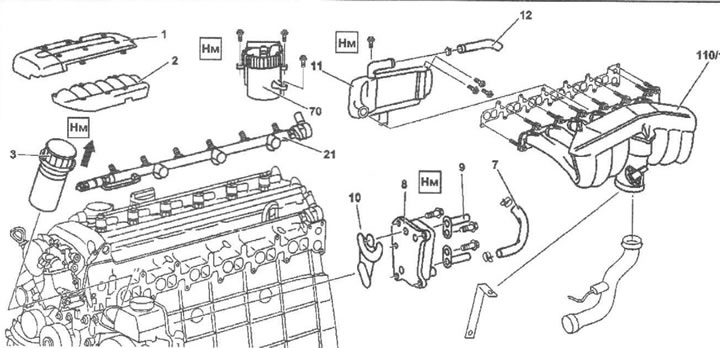

25.1. Детали установки жидкостного теплообменника масляного фильтра на двигателе серии 612. 1 - Панель отделки крышки головки цилиндров; 2 - Панель отделки воздухораспределителя; 3 - Крышка кожуха масляного фильтра; 7 - Шланг охладительного тракта; 8 - Жидкостный охладитель двигательного масла; 9 - Линии ATF; 10 - Уплотнительный элемент; 11 - Теплообменник EGR; 12 - Шланг охладительного тракта; 21 - Топливная магистраль; 70 - Главный топливный фильтр; 110/1 - Распределительный трубопровод тракта наддува воздуха
2. Откройте капот и зафиксируйте его в вертикальном положении.
3. Снимите отделочные панели (1 и 2).
4. Отверните крышку (3) кожуха масляного фильтра и извлеките фильтрующий элемент, - масло должно стечь в поддон картера.
5. Снимите нижнюю секцию шумоизоляции.
6. Полностью опорожните систему охлаждения (см. Главу 1).
7. Снимите главный топливный фильтр (70).
8. На моделях 210 и 220 отсоедините от теплообменника EGR (11) шланг охладительного тракта (12).
(Публикация перепечатана с этого ресурса www.MercedesMan.ru)
9. На моделях 163 снимите охладитель топлива и выверните болты крепления теплообменника EGR (11) к головке цилиндров.
10. На моделях 163 отделите теплообменник EGR от трубопровода распределения воздуха (110/1).
11. Снимите топливную магистраль (21) (см. Часть Н).
12. Снимите трубопровод (110/1).
13. Отсоедините шланг охладительного тракта (7) от жидкостного охладителя (8).
14. На моделях с АТ отсоедините линии ATF (9) от теплообменника (8), - приготовьтесь к сбору вытекающей жидкости.
15. Отсоедините теплообменник (8) от крышки привода ГРМ, - зачистите сопрягаемой поверхности и приготовьте новую уплотнительную прокладку (10).
16. Установка производится в обратном порядке.
17. Проверьте уровень охлаждающей жидкости, в случае необходимости произведите соответствующую корректировку (см. Главу 1).
18. В заключение запустите двигатель и проверьте на наличие признаков развития утечек.
19. Прогрев двигатель до нормальной рабочей температуры, заглушите его и, спустя приблизительно 2 минуты, проверьте уровень двигательного масла.
20. В случае необходимости произведите соответствующую корректировку (см. Главу 1).

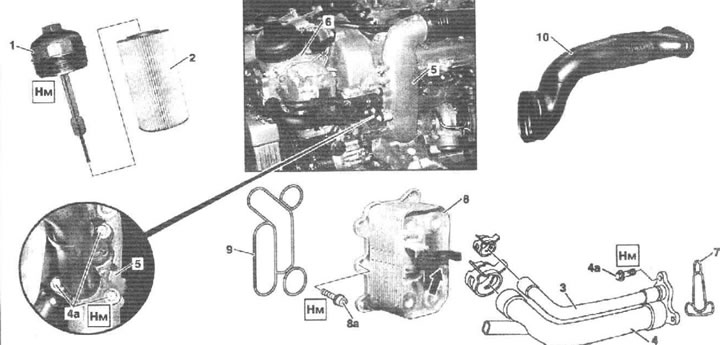

25.20. Детали установки жидкостного теплообменника масляного фильтра на двигателе серии 628. 1 - Крышка; 2 - Фильтрующий элемент; 3 - Линия охладительного тракта; 4 - Вентиляционная линия; 4а - Болт; 5 - Левый впускной рукав тракта наддува воздуха; 6 - Кожух масляного фильтра; 7 - Уплотнительная прокладка; 8 - Жидкостный теплообменник; 8а - Болт; 9 - Уплотнительная прокладка; 10 - Воздухозаборник
М 628
21. Детали установки жидкостного теплообменника масляного фильтра на двигателе серии 628 показаны на иллюстрации, к которой относятся все встречающиеся в тексте ссылки.
22. Откройте капот.
23. На моделях 220 снимите левый рукав воздухозаборника (10).
24. На моделях 163 поднимите крышку силового агрегата.
25. Отверните крышку (1) кожуха масляного фильтра (6) и извлеките фильтрующий элемент (2).
26. На моделях 163 снимите левое переднее колесо, локер защиты колесной арки и нижнюю секцию шумоизоляции.
27. Опорожните систему охлаждения (см. Главу 1).
28. Отсоедините от впускного воздушного рукава (5) (модели 220)/кожуха масляного фильтра (6) (модели 163) линии охладительного (3) и вентиляционного (4) трактов. На моделях 220 высвободите линии из опорного кронштейна (стрелка) и приготовьте сменную уплотнительную прокладку (7).
29. Снимите с кожуха масляного фильтра (6) жидкостный теплообменник (8).
30. Тщательно зачистите сопрягаемые поверхности, приготовьте сменную уплотнительную прокладку (9).
31. Установка производится в обратном порядке.
32. В заключение запустите двигатель и проверьте его на наличие признаков развития утечек.
33. Проверьте уровень двигательного масла, в случае необходимости произведите соответствующую корректировку (см. Главу 1).
