М 612
Снятие и установка
Замечание: Болты крепления маховика/приводного диска подлежат замене в обязательном порядке.
1. Детали установки маховика/приводного диска на двигателе серии 612 показаны на иллюстрации, к которой относятся все встречающиеся в тексте ссылки.

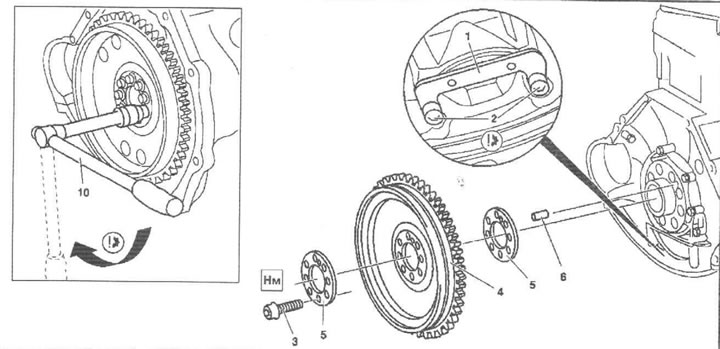

19.1. Детали установки маховика/приводного диска на двигателе серии 612
2. Снимите трансмиссию.
3. На моделях с РКПП снимите сцепление.
4. Установите блокиратор (1), - во избежание повреждения резьбовых отверстий в задней торцевой крышке используйте болты М6x90 (2).
5. Выверните крепежные болты (3).
6. Снимите маховик/приводной диск (4) в сборе с шайбами (5).
7. Установка производится в обратном порядке. Однозначность посадки маховика на моделях с РКПП определяется направляющим штифтом (6).
Замена зубчатого венца
8. Соответствующий иллюстративный материал представлен на иллюстрации, к которой относятся все встречающиеся в тексте ссылки.

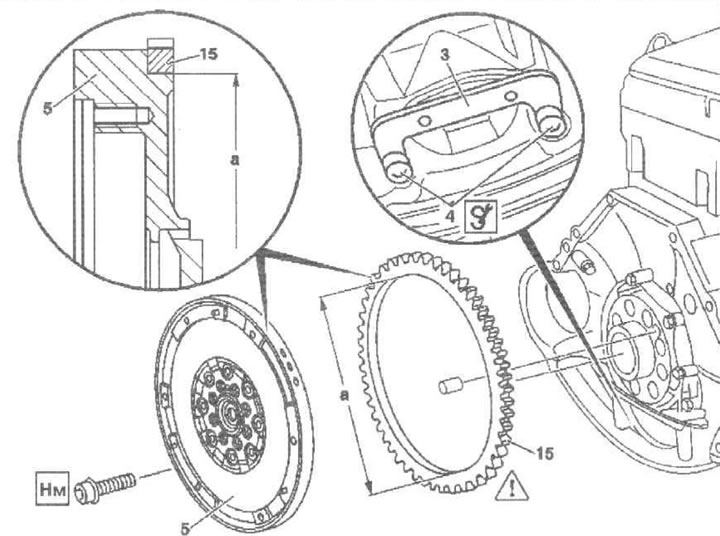

19.8. Замена зубчатого венца маховика/приводного диска двигателя серии 612. 3 - Блокиратор; 4 - Болты крепления блокиратора; 5 - Маховик/приводной диск; 15 - Зубчатый венец; а - Посадочный диаметр
9. Снимите маховик/приводной диск (5) (см. выше).
10. Установите блокиратор (3).
11. Разогрев, либо просверлив и расчленив зубилом, снимите с маховика (5) старый зубчатый венец (15).
[Оригинал опубликован на сайте: mercedesman.ru]
12. Измерьте посадочный диаметр (а).
13. Тщательно зачистите посадочную поверхность маховика/приводного диска (5).
14. Разогрев сменный зубчатый венец (15) на горячей плите, посадите его на маховик (5).
Внимание: Во избежание повреждения слоя поверхностной закалки не разогревайте зубчатый венец более чем до 220°C!
15. Проверьте величину поперечного биения сборки маховика.
16. Снимите блокиратор (3) и установите маховик/приводной диск на свое штатное место.
М 628
Замечание: Болты крепления маховика/приводного диска подлежат замене в обязательном порядке.
17. Детали установки приводного диска на двигателях серии 628 показаны на иллюстрации, к которой относятся все встречающиеся в тексте ссылки.

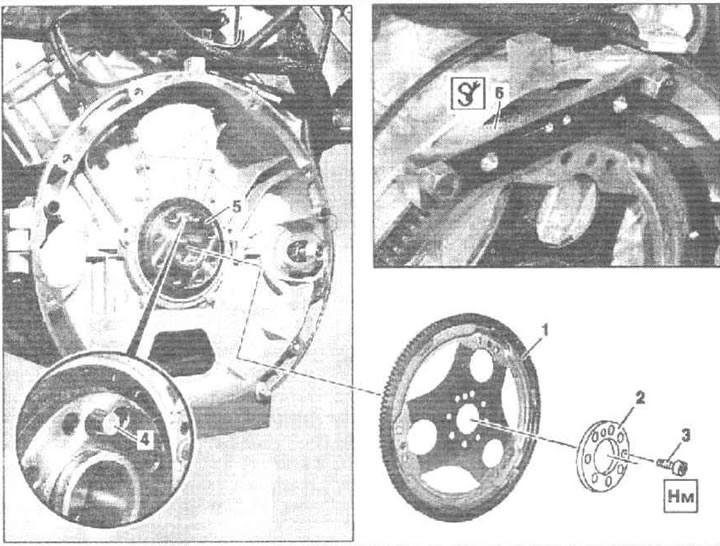

19.17 Детали установки приводного диска на двигателях серии 628. 1 - Приводной диск; 2 - Шайба; 3 - Болты; 4 - Направляющий штифт; 5 - Коленчатый вал; 6 - Блокиратор
18. Снимите трансмиссию. На моделях с РКПП снимите сцепление.
19. Установите блокиратор (6).
20. Выверните болты (3) крепления приводного диска к торцу цапфы коленчатого вала (5).
21. Снимите шайбу (2).
22. Снимите маховик/приводной диск (1).
23. В случае необходимости произведите замену зубчатого венца, - см. параграфы с 8 по 16.
24. Установка производится в обратном порядке, - однозначность посадки маховика/приводного диска и шайбы гарантируется наличием цилиндрического штифта (4).
