Перечень специальных инструментов, необходимых при выполнении описываемых процедур

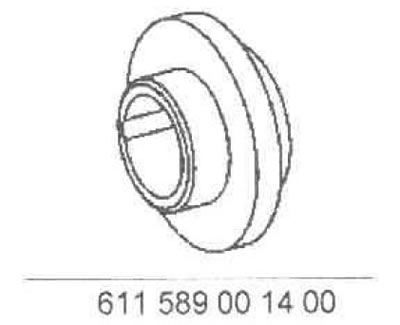

Оправка
М612
1. Детали установки переднего сальника коленчатого вала на двигателях серии 612 показаны на иллюстрациях. к которым относятся все встречающиеся в тексте ссылки.

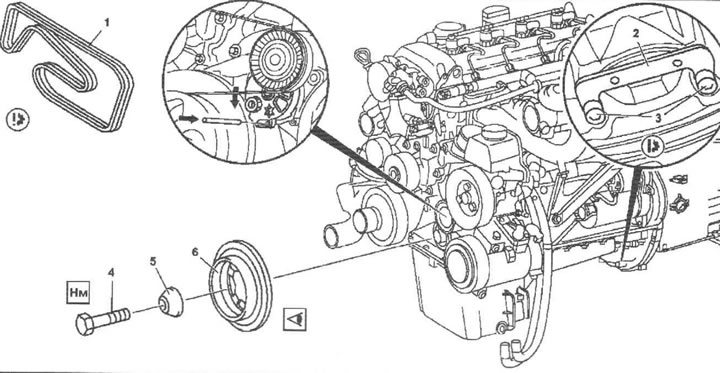

16.1а. Детали установки переднего сальника коленчатого вала двигателя серии 612 (1 из 2). 1. Ремень привода вспомогательных агрегатов; 2. Блокиратор; 3. Болты крепления блокиратора; 4. Центральный болт шкива приводного ремня; 5. Шайба; 6. Демпфер крутильных колебаний/ шкив

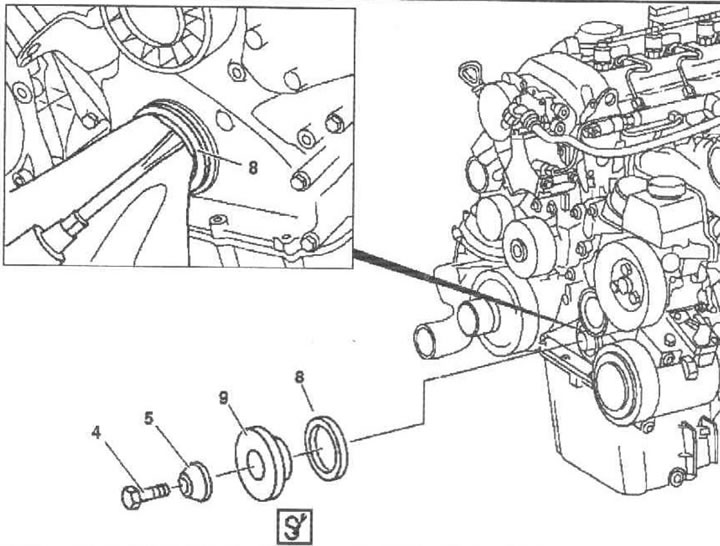

16.1b. Детали установки переднего сальника коленчатого вала двигателя серии 612 (2 из 2). 4. Центральный болт шкива приводного ремня; 5. Шайба; 8. Сальник; 9. Оправка
2. Снимите ремень привода вспомогательных агрегатов (1) (см. Раздел 3).
3. При помощи специального приспособления (2) заблокируйте зубчатый венец маховика/приводного диска (см. Раздел 15).
4. Снимите демпфер крутильных колебаний/шкив приводного ремня (6) (см. Раздел 18).
5. Поддев отверткой, извлеките старый сальник (8) из своего посадочного гнезда, - постарайтесь не повредить уплотняемые поверхности.
6. Установка производится в обратном порядке, - для посадки сальника воспользуйтесь оправкой (9).
М628
7. Детали установки передней торцевой крышки/переднего сальника коленчатого вала на двигателях серии 628 показаны на иллюстрации, к которой относятся все встречающиеся в тексте ссылки.

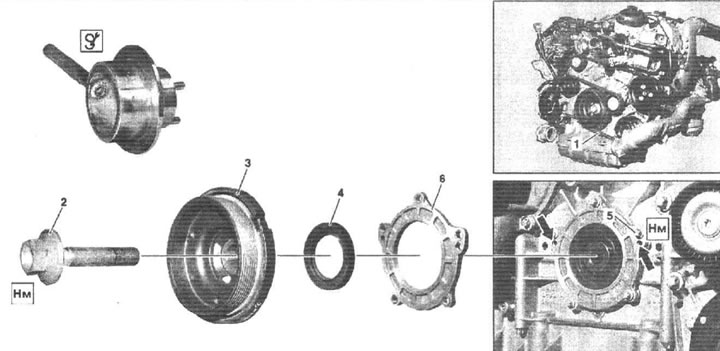

16.7. Детали установки передней торцевой крышки/сальника коленчатого вала двигателя серии 628. 1. Ремень привода вспомогательных агрегатов; 2. Центральный болт; 3. Демпфер крутильных колебаний/ шкив приводного ремня; 4. Передний сальник коленчатого вала; 5. Болты; 6. Торцевая крышка
(Оригинал можно найти на сайте: MERCEDESMAN.ru)
8. Откройте капот и зафиксируйте его в вертикальном положении.
9. Снимите демпфер крутильных колебаний/шкив приводного вала (3) (см. Раздел 18).
10. Выверните крепежные болты (5) и, поддевая отверткой в районах установки направляющих втулок, снимите переднюю торцевую крышку (6) двигателя.
11. Поддев отверткой, извлеките из посадочного гнезда в крышке старый сальник (4).
12. Тщательно зачистите сопрягаемые поверхности торцевой крышки и блока двигателя.
13. Нанесите герметик и установите торцевую крышку на свое штатное место.
14. При помощи подходящей оправки посадите в крышку новый сальник.
15. Дальнейшая установка производится в порядке, обратном порядку демонтажа компонентов.
16. В заключение запустите двигатель и проверьте его на наличие признаков развития утечек через передний сальник.
