Только двигатели М 628.
1. Иллюстративный материал по проверке базового положения балансировочного вала на двигателях серии 628 представлен на иллюстрациях. к которым относятся все встречающиеся в тексте ссылки.

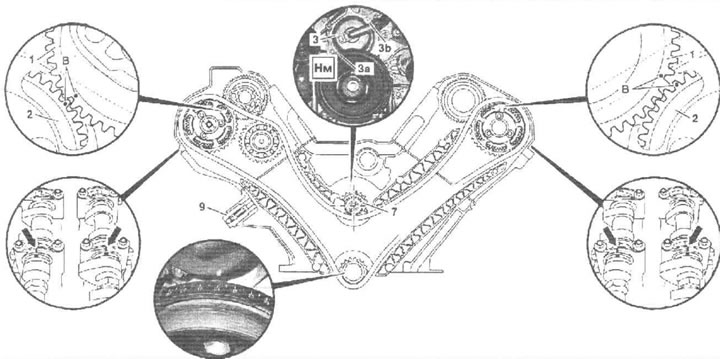

10.1а. Проверка базового положения балансировочного вала двигателя серии 628 (1 из 2). 1 - Шестерня впускного распределительного вала; 2 - Шестерня выпускного распределительного вала; 3 - Крышка; 3a - Нижний болт; 3b - Верхний болт; 5 - Пружина; 7 - Звездочка балансировочного вала; 9 - Установочные метки

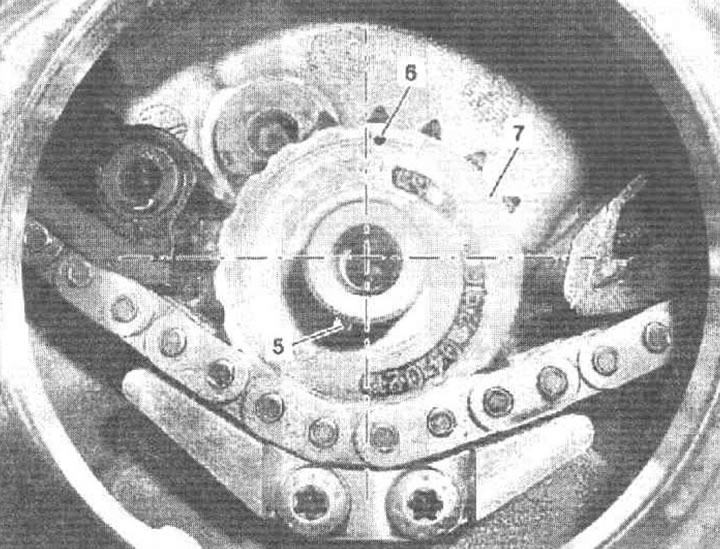

10.1b. Проверка базового положения балансировочного вала двигателя серии 628 (2 из 2). 5 - Пружина; 6 - Маркировка; 7 - Звездочка балансировочного вала
2. Снимите крышки головок цилиндров.
3. На моделях 220 и 463 снимите охладитель воздуха наддува.
Оригинальная статья находится на портале: mercedesman.ru
4. На моделях 163 снимите сборку электрического вентилятора системы охлаждения.
5. Выверните нижний болт (3а) крышки (3), - с целью обеспечения доступа к болту проверните коленчатый вал в нормальном направлении.
6. Приведите поршень первого цилиндра в положение ВМТ.
7. Выверните верхний болт (3b) и снимите крышку (3).
8. Снимите центрифугу.
9. Удостоверьтесь, что натяжитель (9) обеспечивает требуемое усилие натяжения газораспределительной цепи.
10. Установите на картер крышку (3) и закрепите ее верхним болтом (3b).
11. Проверните коленчатый вал на два полных оборота в нормальном направлении, вновь приведя поршень первого цилиндра в положение ВМТ.
12. Снова снимите крышку (3).
13. Удостоверьтесь в правильности базовой установки распределительных валов (см. Раздел 9).
14. Проверьте правильность базовой установки балансировочного вала, пружина (5) которого должна занимать показанное на снимке положение, а маркировка (6) на звездочке (7) быть слегка смещенной относительно положения «на 12 часов».
15. Действуя в порядке, обратном порядку демонтажа, установите снимавшиеся компоненты на свои места.
