М 612
Перечень специальных инструментов. необходимых при выполнении описываемых процедур

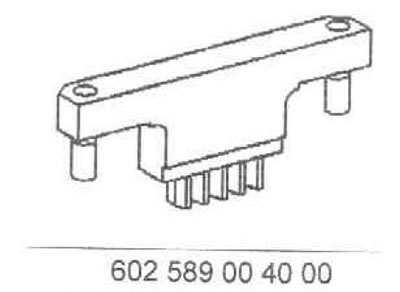

Блокиратор
Блокиратор
1 Способы блокировки маховика на двигателях серии 612 показаны на иллюстрациях, - предварительно необходимо снять нижние панели шумоизоляции/защиту картера (см. иллюстрации 3.8а, 3.8b и 3.8с).

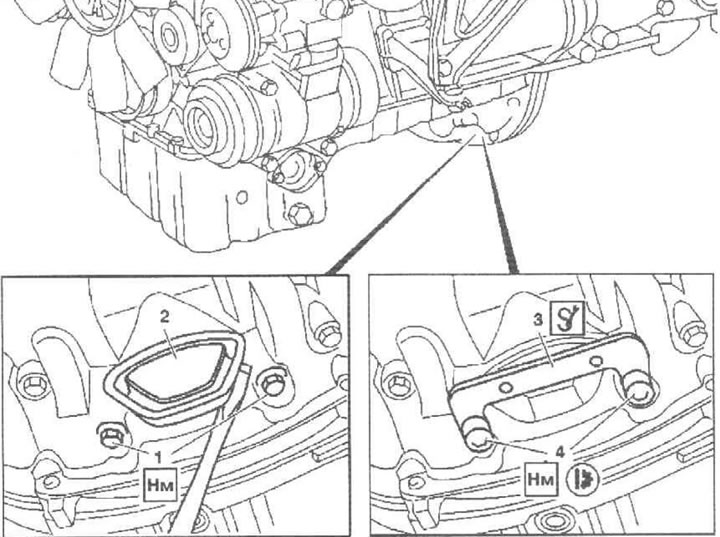

15.1а. Блокировка маховика через поддон картера (двигатели серии 612). 1. Болты крепления поддона картера (М6х85); 2. Торцевая крышка; 3. Блокиратор; 4. Болты М6х90

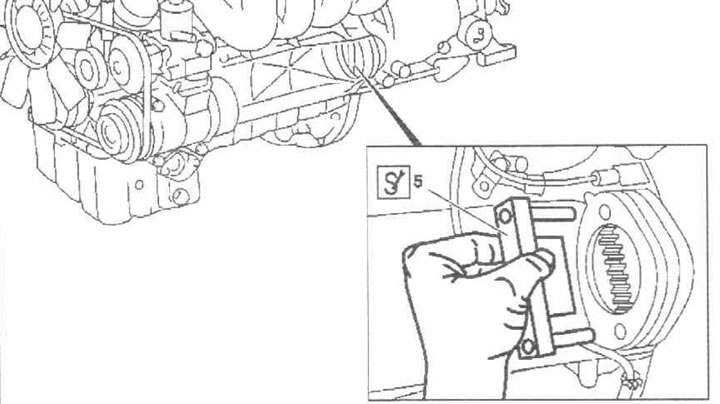

15.1b. Блокировка маховика через отверстие под установку стартера (двигатели серии 612). 5. Блокиратор
М 628
Перечень специальных инструментов, необходимых при выполнении описываемых процедур

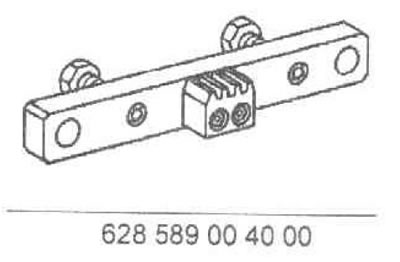

Блокиратор
2. На двигателях серии 628 для блокировки маховика необходимо снять трансмиссию (смотрите иллюстрацию).

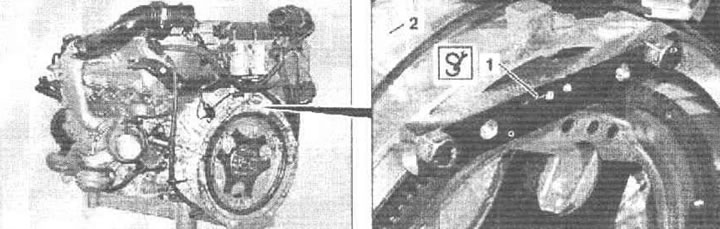

15.2. Блокировка маховика на двигателях серии 628
