М 612
1. Детали установки выпускного коллектора двигателей серии 612 показаны на иллюстрации, к которой относятся все встречающиеся в тексте ссылки.

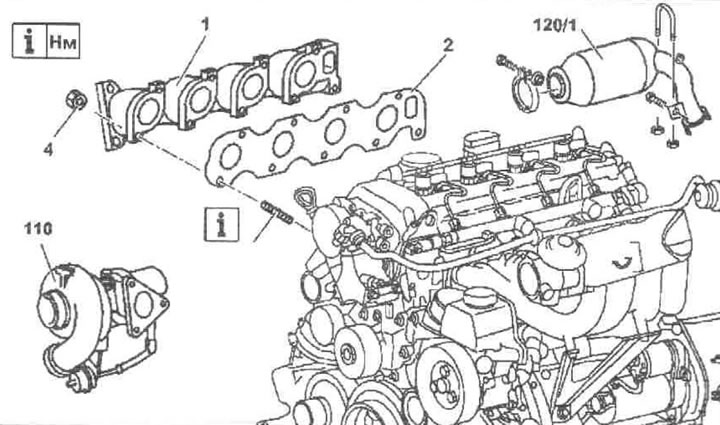

12.1. Детали установки выпускного коллектора двигателя серии 612. 1. Выпускной коллектор; 2. Уплотнительная прокладка; 3. Шпилька; 4. Самоконтрящаяся гайка; 110. Турбокомпрессор; 120/1. Первичный каталитический преобразователь
2. Снимите первичный каталитический преобразователь (120/1).
3. Снимите турбокомпрессор (110).
4. На моделях с АТ отделите опорный кронштейн направляющей трубки щупа измерения уровня АТ от головки цилиндров и картера трансмиссии, - трубку не снимайте.
5. Отдайте самоконтрящиеся гайки (4) и снимите выпускной коллектор (1).
Внимание: Самоконтрящиеся гайки крепления выпускного коллектора подлежат замене в обязательном порядке!
6. Проверьте состояние крепежных шпилек (3), в случае необходимости произведите замену.
7. Тщательно зачистите сопрягаемые поверхности коллектора и блока цилиндров.
8. Установка производится в обратном порядке, - не забудьте заменить уплотнительную прокладку (2).
М 628
9. Детали установки выпускных коллекторов двигателей серии 628 показаны на иллюстрации, к которой относятся все встречающиеся в тексте ссылки.

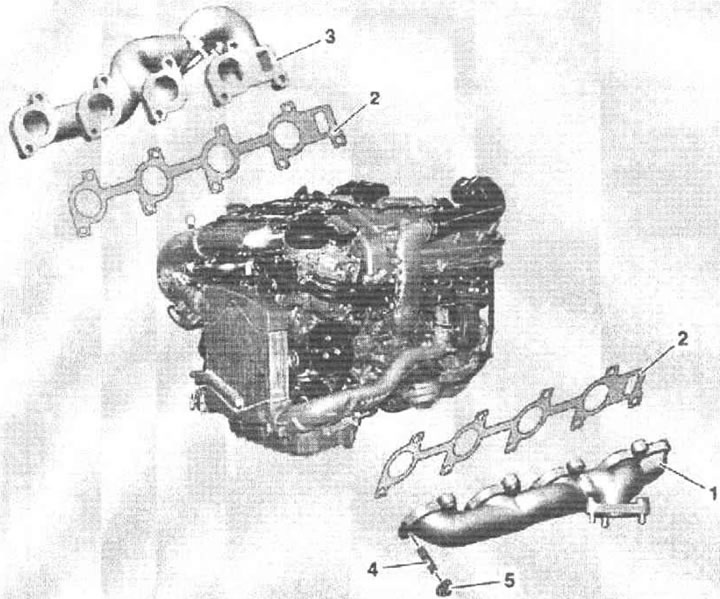

12.9. Детали установки выпускных коллекторов двигателя серии 628. 1. Левый выпускной коллектор; 2. Уплотнительная прокладка; 3. Правый выпускной коллектор; 4. Шпилька; 5. Самоконтрящаяся гайка
10. Снимите соответствующий турбокомпрессор.
11. Отдайте гайки (5) и снимите выпускной коллектор (1/3), - на моделях 220 воспользуйтесь специальным ключом (смотрите иллюстрацию).
(Оригинал опубликован на сайте mercedesman.ru)
12.11. Ключ для снятия выпускного коллектора на моделях 220. А - Ширина плоской части 12 мм; В - Ширина плоской части 13 мм. Размеры: а 110 мм; b 140"
Внимание: Самоконтрящиеся гайки крепления выпускного коллектора подлежат замене в обязательном порядке!
12. Проверьте состояние крепежных шпилек, в случае необходимости произведите замену.
13. Тщательно зачистите сопрягаемые поверхности коллектора и блока цилиндров.
14. Установка производится в обратном порядке, - не забудьте заменить уплотнительную прокладку.
