М 612
Перечень специальных инструментов, необходимых при выполнении описываемых процедур

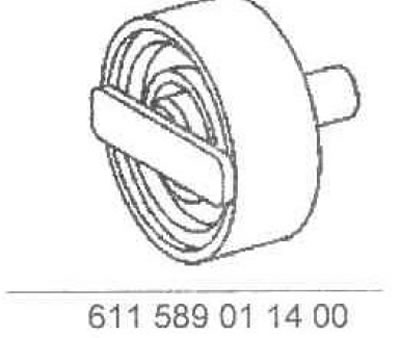

Сборочная муфта
1. Детали установки задней торцевой крышки/заднего сальника коленчатого вала на двигателях серии 612 показаны на иллюстрации, к которой относятся все встречающиеся в тексте ссылки.

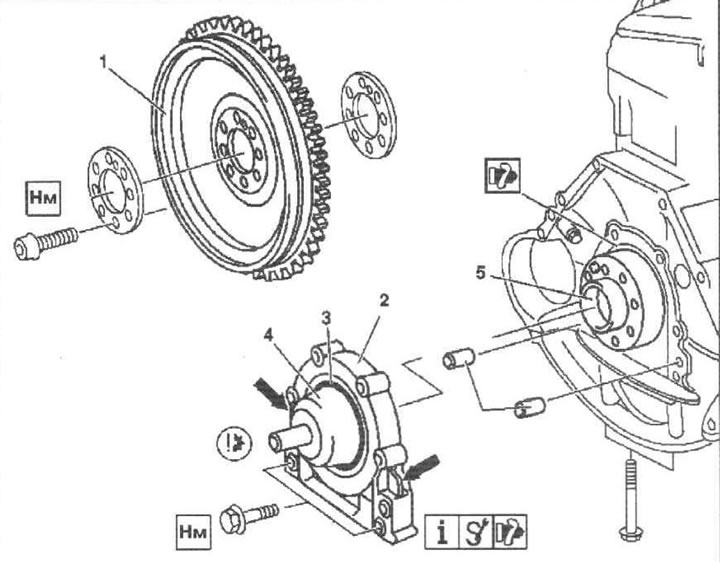

17.1. Детали установки задней торцевой крышки/сальника коленчатого вала двигателя серии 612. 1. Маховик/приводной диск; 2. Задняя торцевая крышка с заделанным в нее сальником коленчатого вала; 3. Сальник; 4. Сборочная муфта; 5. Коленчатый вал; 6. Направляющие втулки
2. Снимите маховик/приводной диск (1) (см. Раздел 19).
3. Выверните крепежные болты и снимите торцевую крышку (2) в сборе с задним сальником коленчатого вала, -поддевайте крышку в указанных стрелками местах, постарайтесь не повредить уплотнительную прокладку поддона картера.
4. Слейте двигательное масло.
5. Отпустите болты крепления поддона и слейте из последнего остатки масла.
6. Тщательно зачистите сопрягаемые поверхности.
7. Установите на место крышку с запрессованным в нее сальником (воспользуйтесь сборочной муфтой).
Замечание: Если сальник поврежден, крышку следует заменить.
8. Установите маховик/приводной диск.
9. Затяните болты крепления поддона.
10. Залейте в двигатель свежее масло.
11. Запустите двигатель и проверьте его на наличие признаков развития утечек.
М 628
Перечень специальных инструментов, необходимых при выполнении описываемых процедур
Пистолет для нанесения герметика
12. Детали установки задней торцевой крышки/заднего сальника коленчатого вала на двигателях серии 628 показаны на иллюстрации, к которой относятся все встречающиеся в тексте ссылки.

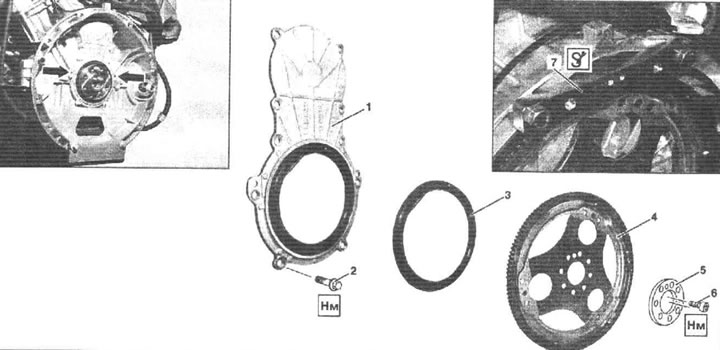

17.12. Детали установки задней торцевой крышки/сальника коленчатого вала двигателя серии 628. 1. Торцевая крышка; 2. Болты; 3. Сальник коленчатого вала; 4. Приводной диск; 5. Шайба; 6. Болт; 7. Блокиратор
Статья получена с этого портала: www.mercedesman.ru
13. Снимите трансмиссию.
14. При помощи специального приспособления (7) заблокируйте зубчатый венец приводного диска (см. Раздел 15).
15. Выверните крепежные болты (6) и снимите приводной диск (4) (см. Раздел 19).
16. Слейте двигательное масло (см. Главу 1).
17. Выверните болты (2) и снимите торцевую крышку (1), аккуратно поддевая ее отверткой с плоским жалом в районе установки направляющих втулок.
18. Поддев отверткой, извлеките из крышки старый сальник (3).
19. Тщательно зачистите сопрягаемые поверхности и, посадив на герметик, установите крышку (1) на свое штатное место.
20. Установите новый сальник (3).
21. Действуя в порядке, обратном порядку демонтажа, установите на место снимавшиеся компоненты.
22. Запустите двигатель и проверьте его на наличие признаков развития утечек.
