М 612
Перечень специальных инструментов, необходимых при выполнении описываемых процедур

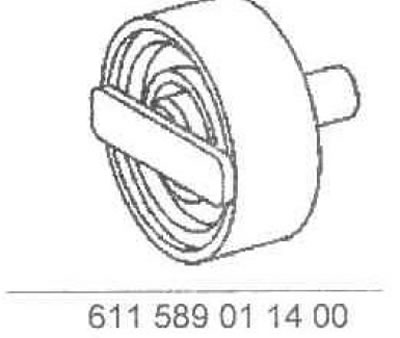

Съемник
1. Детали установки демпфера крутильных колебаний/шкива коленчатого вала двигателя серии 612 показаны на иллюстрации, к которой относятся все встречающиеся в тексте ссылки.
18.1. Детали установки демпфера крутильных колебаний/шкива приводного ремня двигателя серии 612
2. Снимите ремень привода вспомогательных агрегатов (1) (см. Раздел 3).
3. При помощи специального приспособления (3) заблокируйте зубчатый венец маховика/приводного диска (см. Раздел 15).
4. Выверните центральный болт (4) и снимите его вместе с тарельчатой шайбой (5).
5. В случае необходимости воспользовавшись двухножечным съемником, снимите сборку шкива/демпфер крутильных колебаний (6), - ножки съемника должны плотно входить в пазы в шкиве.
6. Внимательно изучите состояние ступицы демпфера/шкива, в случае необходимости произведите замену.
7. Замените передний сальник коленчатого вала (см. Раздел 16).
8. Установка производится в обратном порядке.
М 628
Перечень специальных инструментов, необходимых при выполнении описываемых процедур
Держатель
9. Детали установки демпфера крутильных колебаний/шкива коленчатого вала двигателей серии 628 показаны на иллюстрации, к которой относятся все встречающиеся в тексте ссылки.
(Первоначальный источник информации: «MERCEDESMAN»)
18.9. Детали установки демпфера крутильных колебаний/шкива приводного ремня двигателя серии 628. 1. Центральный болт; 2. Держатель; 3. Демпфер крутильных колебаний/ шкив приводного ремня
10. Снимите нижнюю панель шумоизоляции/защиту картера (модели 463).
11. Снимите сборку электрического вентилятора системы охлаждения.
12. Установите экран защиты радиатора/конденсатора К/В.
13. На моделях 220 и 463 снимите охладитель воздуха наддува.
14. На моделях 163 снимите воздушный рукав правого нижнего воздушного трубопровода/охладителя тракта наддува воздуха.
15. Снимите ремень привода вспомогательных агрегатов (см. Раздел 3).
16. Отсоедините шланги охладительного тракта от водяного насоса.
17. Удерживая шкив (3) от проворачивания при помощи держателя (2), выверните центральный болт (1).
18. В случае необходимости поддев подходящей отверткой, снимите демпфер крутильных колебаний/шкив (3).
19. Установка производится в обратном порядке, - перед вворачиванием смажьте резьбовую часть крепежного болта (1) маслом.
