М 612
Ремень
1. Детали установки ремня привода вспомогательных агрегатов на моделях, оборудованных двигателями серии 612, показаны на иллюстрации, к которой относятся все встречающиеся в тексте ссылки.

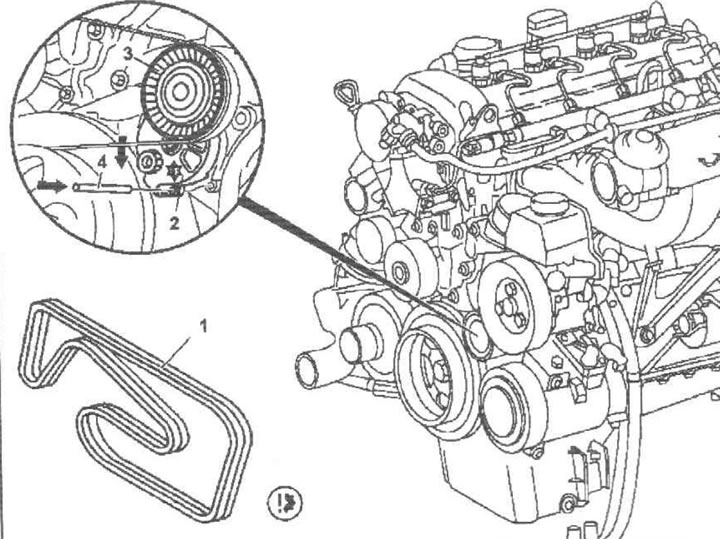

3.1. Детали установки ремня привода вспомогательных агрегатов на моделях, оборудованных двигателями серии 612 1 - Приводной ремень; 2 - Натяжитель; 3 - Натяжной ролик; 4 - Штифт
2. Снимите вентиляторную сборку. На моделях, оборудованных двигателем 612.966, снимите ремень привода генератора на 24 В.
3. Развернув натяжитель и заблокировав его штифтом (4), ослабьте, затем снимите приводной ремень (1).
4. Изучите состояние ремня (см. Главу 1), в случае необходимости произведите его замену.
5. Установка производится в обратном порядке.
М 628
Ремень
6. Детали установки ремня привода вспомогательных агрегатов на моделях, оборудованных двигателями серии 628, показаны на иллюстрации, к которой относятся все встречающиеся в тексте ссылки.

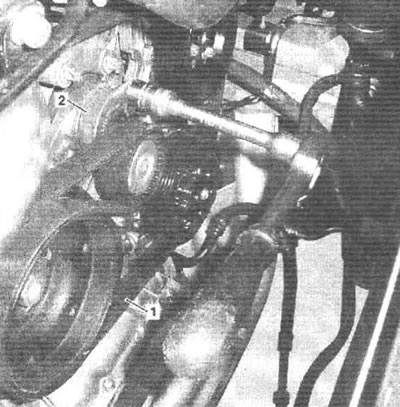

3.6. Детали установки ремня привода вспомогательных агрегатов на моделях, оборудованных двигателями серии 628 1 - Приводной ремень; 2 - Натяжитель
7. Поддомкратьте автомобиль и установите его на подпорки.
8. Снимите нижние панели шумоизоляции (смотрите иллюстрации).

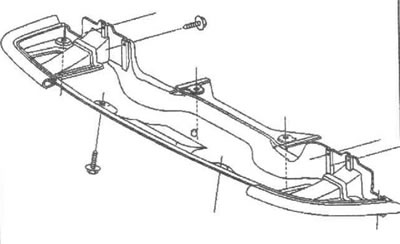

3.8а. Передняя нижняя панель шумоизоляции

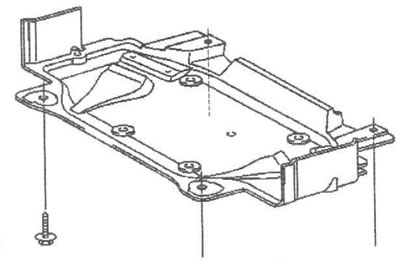

3.8b. Центральная нижняя панель шумоизоляции

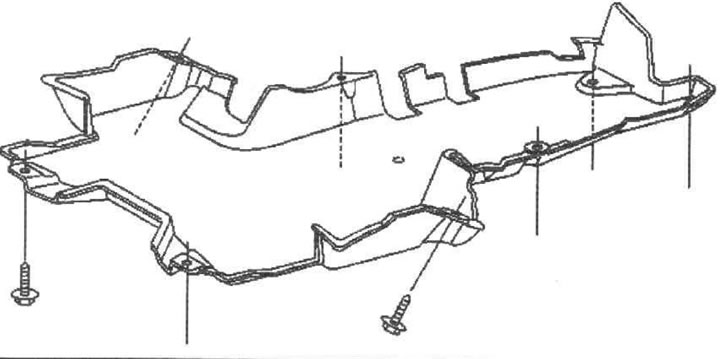

3.8с. Задняя нижняя панель шумоизоляции
9. Отсоедините воздушный рукав от нижнего воздуховода.
10. На моделях 220 снимите кожух вентилятора системы охлаждения и установите экран защиты радиатора/конденсатора К/В. Также снимите промежуточный охладитель системы наддува воздуха.
11. Развернув натяжитель (2) против часовой стрелки, ослабьте ремень (1) и снимите его с двигателя.
12. Изучите состояние ремня (см. Главу 1), в случае необходимости произведите его замену.
13. Установка производится в обратном порядке.
Натяжитель
14. Детали установки натяжителя ремня привода вспомогательных агрегатов на моделях, оборудованных двигателями серии 628, показаны на иллюстрации, к которой относятся все встречающиеся в тексте ссылки.

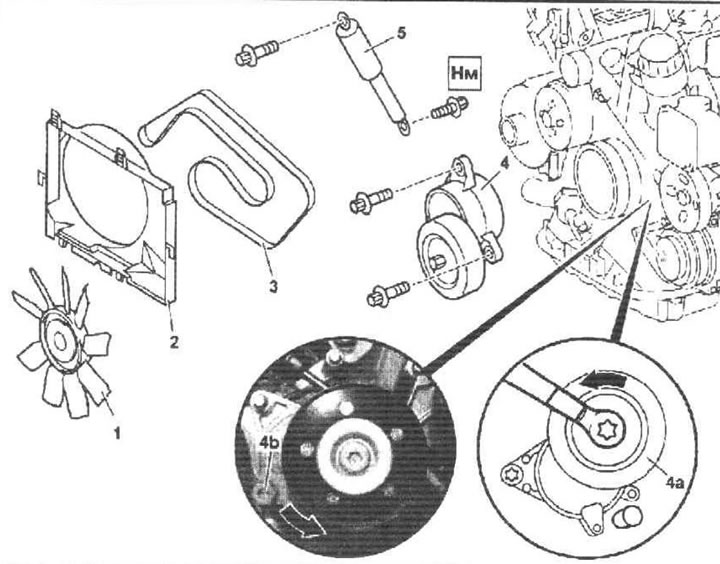

3.14. Детали установки автоматического натяжителя ремня привода вспомогательных агрегатов на моделях, оборудованных двигателями серии 628 (на примере 628.960)1 - Промежуточный охладитель; 2 - Приводной ремень; 3 - Натяжитель; 4 - Болт; 5 - Шкив
15. На соответствующим образом оборудованных моделях (220 и 463) снимите промежуточный охладитель (1) системы наддува воздуха.
16. Снимите приводной ремень (2) (см. выше).
17. Проворачивая двигатель в нормальном направлении с целью обеспечения доступа к крепежным винтам (4) через специально предусмотренное окно в шкиве (5), выверните винты и снимите натяжитель (3).
18. Установка производится в обратном порядке.
