М 612
Перечень специальных инструментов, необходимых при выполнении описываемых процедур
Фирменный упаковочный чемоданчик Mercedes-Benz
Разделитель цепи
Упорный шпиндель
Упорные пальцы

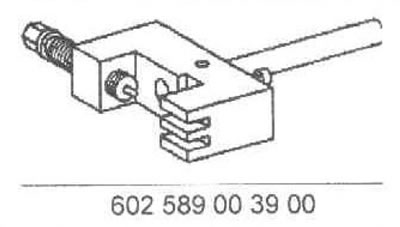

Приспособление для склепывания цепи

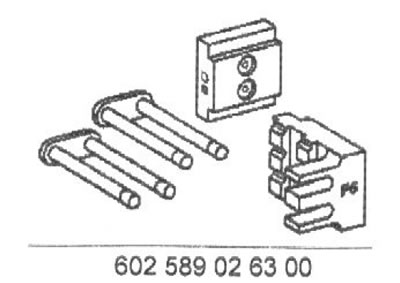

Сборочные вставки

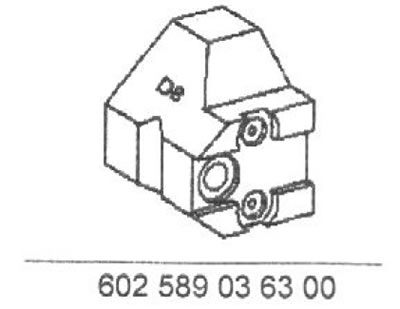

Упорный элемент

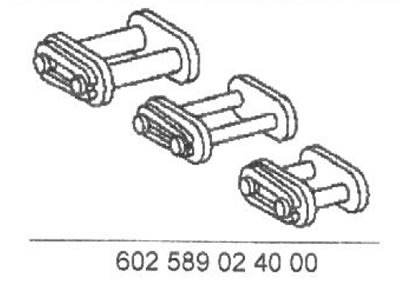

Сменные звенья

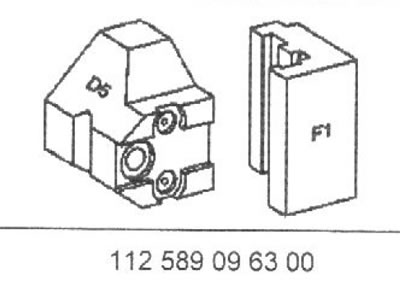

Сборочные вставки
Держатель
1. Иллюстративный материал по замене цепи привода ГРМ двигателях серии 612 представлен на иллюстрации, к которой относятся все встречающиеся в тексте ссылки.

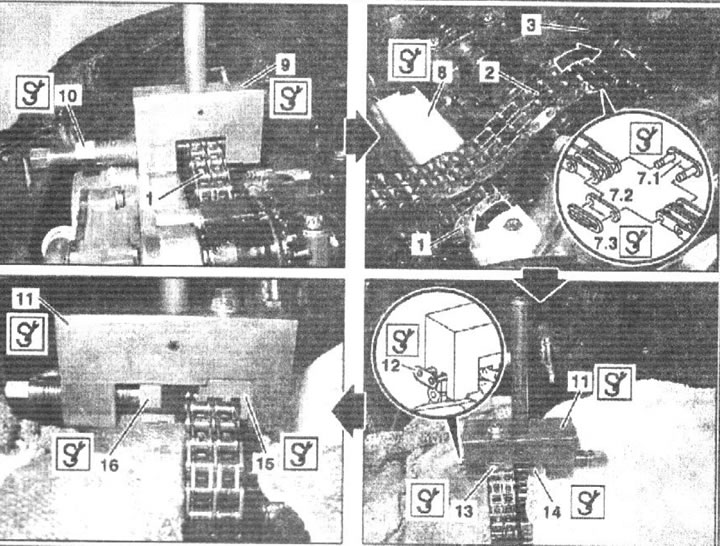

7.1. Замена газораспределительной цепи на двигателе серии 6121. Старая цепь; 2. Сменная цепь; 3. Распределительный вал
Снятие
2. Снимите крышку головки цилиндров.
3. Снимите вакуумный насос.
4. Снимите муфту сцепления вентилятора системы охлаждения.
5. При помощи специального приспособления расчлените звенья цепи и снимите ее с двигателя.
Установка
6. Заведите новую цепь (2) на свое штатное место и при помощи специального приспособления произведите сочленение звеньев.
7. Выполнив необходимые приготовления (см. Раздел 8), установите натяжитель цепи (14).
8. Заклепайте соединенные звенья, затем проверьте правильность базового положения распределительных валов (см. Раздел 9).
9. Установите вакуумный насос.
10. Установите муфту сцепления вентилятора системы охлаждения.
11. Установите крышку головки цилиндров.
12. Запустите двигатель и проверьте его на наличие признаков развития утечек.
М 628
Проверка
Перечень специальных инструментов, необходимых при выполнении описываемых процедур
Блокировочные стержни
13 .Иллюстративный материал по проверке состояния цепи привода ГРМ двигателя серии 628 представлен на иллюстрации, к которой относятся все встречающиеся в тексте ссылки.

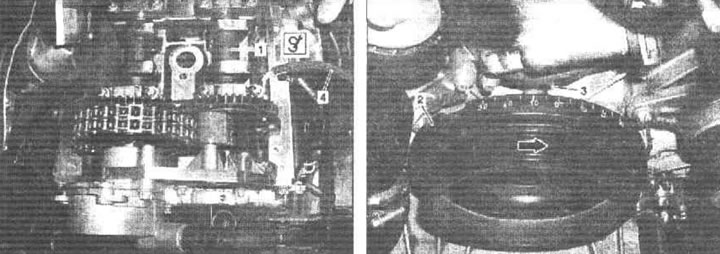

7.13. Замена газораспределительной цепи на двигателе серии 6281. Впускной распределительный вал; 2. Шкив приводного ремня; 3. Метка; 4. Блокиратор
14. Оценка степени вытягивания цепи производится посредством проверки положения шкива (2) приводного ремня на заблокированном впускном распределительном вале (1).
15. Снимите крышку правой головки цилиндров.
16. Снимите ремень привода вспомогательных агрегатов.
17. Провернув двигатель в нормальном направлении (стрелка), заблокируйте впускной распределительный вал (1) при помощи приспособления (4).
18. Если смещение шкива (2) составляет более 11° (после ВМТ), цепь следует заменить.
19. Закончив проверку/замену, установите на место ремень привода вспомогательных агрегатов и крышку головки цилиндров.
Снятие и установка
Перечень специальных инструментов, необходимых при выполнении описываемых процедур
Дополнительно к инструментам, используемым при замене цепи на двигателях М 612:

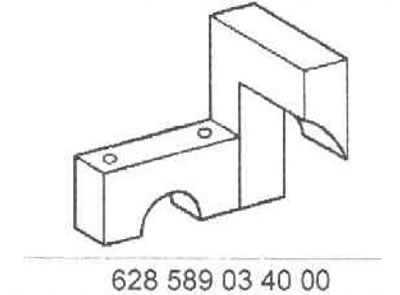

Держатель
20. Иллюстративный материал по замене цепи привода ГРМ двигателя серии 628 представлен на иллюстрации, к которой относятся все встречающиеся в тексте ссылки.

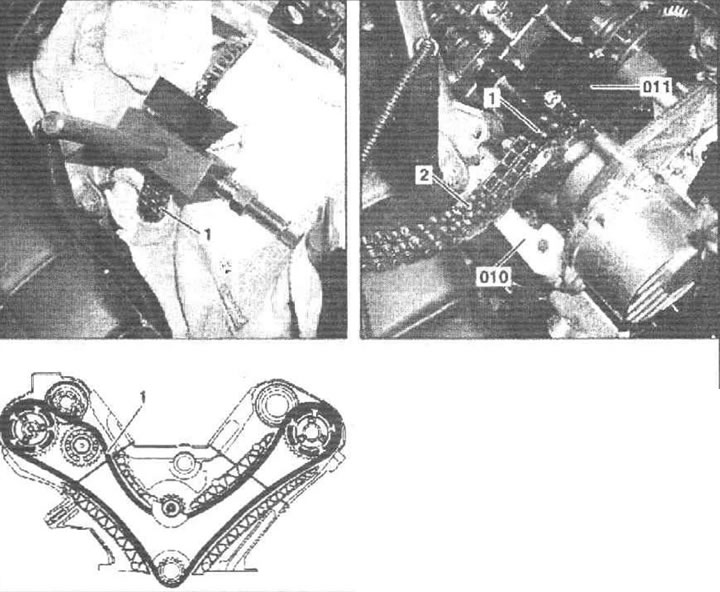

7.20. Замена газораспределительной цепи на двигателе серии 628 1 - Старая газораспределительная цепь; 2 - Новая газораспределительная цепь; 010 - Держатель; 011 - Держатель
Снятие
21. Откройте капот и зафиксируйте его в вертикальном положении.
22. Снимите крышки головок цилиндров.
23. Снимите крышку первого подшипника выпускного распределительного вала правой головки цилиндров (см. Раздел 14).
24. Закрепите на правой головке держатели (010 и 011).
25. Произведите расчленение звеньев и снимите старую цепь (1) с двигателя.
Установка
26. Заведите новую цепь (2) на свое штатное место и произведите сочленение ее звеньев.
27. Проверьте правильность базового положения распределительных валов (см. Раздел 9).
28. Проверьте правильность базового положения балансировочного вала (см. Раздел 10).
29. Снимите держатели (010 и 011).
30. Установите крышку первого подшипника выпускного распределительного вала правой головки цилиндров.
31. Установите крышки головки цилиндров.
32. Закройте капот.
