М 612
Перечень специальных инструментов, необходимых при выполнении описываемых процедур
Щетка для очистки тормозных механизмов
Блокировочные стержни

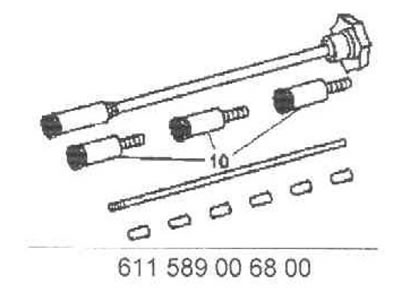

Круглая щетка
Цилиндрическая щётка
1. Иллюстративный материал по проверке базового положения распределительных валов двигателей серии 612 представлен на иллюстрации, к которой относятся все встречающиеся в тексте ссылки.

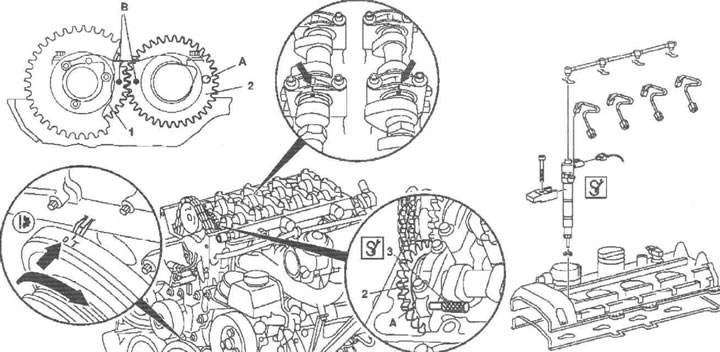

9.1. Проверка базового положения распределительных валов двигателя серии 612
2. Снимите форсунки (Y76) (см. Часть Н).
3. Снимите крышку головки цилиндров.
4. На моделях, оборудованных двигателями 612.965/966 снимите вязкостную муфту вентилятора системы охлаждения.
5. Провернув коленчатый вал в нормальном направлении, приведите поршень первого цилиндра в положение ВМТ, - метки распределительного вала и крышки его подшипника должны совместиться.
6. Заблокируйте распределительные валы при помощи специального стержня (3), продетого сквозь отверстие в крышке первого подшипника вала и заправленного в отверстие (А) в шестерне (2) впускного распределительного вала.
7. При правильной базовой установке метки (В) шестерен распределительных валов (1 и 2) должны оказаться совмещенными. Кроме того, должно произойти совмещение меток, нанесенных на тела валов и крышки их подшипников (стрелки).
8. В случае необходимости снимите распределительные валы (см. Раздел 14) и установите их на место, добиваясь правильного совмещения меток.
9. Действуя в порядке, обратном порядку демонтажа, установите на место снимавшиеся компоненты.
М 628
10. Иллюстративный материал по регулировке базового положения распределительных валов двигателей серии 628 представлен на иллюстрации, к которой относятся все встречающиеся в тексте ссылки.

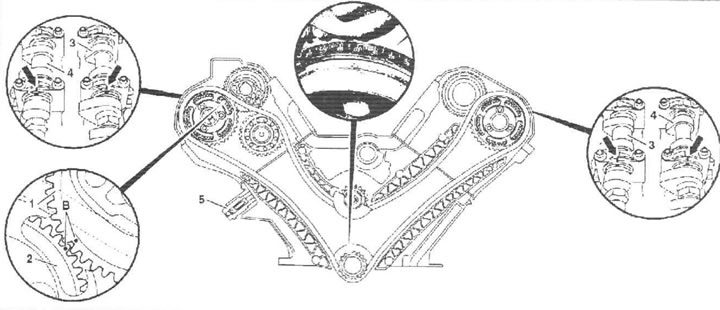

9.10 Установка базового положения распределительных валов двигателя серии 628. 1. Шестерня впускного распределительного вала; 2. Шестерня выпускного распределительного вала; 3. Впускной распределительный вал; 4. Выпускной распределительный вал; 5. Натяжитель цепи; В - Установочные метки
11. Снимите крышки головок цилиндров.
12. На моделях 220 и 463 снимите охладитель воздуха наддува.
13. Провернув коленчатый вал в нормальном направлении, приведите поршень первого цилиндра в положение ВМТ.
14. Проверьте базовое положение распределительных валов, - шестерни должны быть развернуты метками (В) друг к другу, кроме того, должно произойти совмещение меток, нанесенных на тела валов и крышки их подшипников (стрелки).
15. В случае необходимости произведите соответствующую корректировку.
16. Действуя в порядке, обратном порядку демонтажа, установите на место снимавшиеся компоненты.
