Перечень специальных инструментов, необходимых при выполнении описываемых процедур

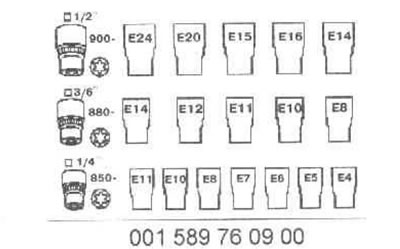

Набор головок TORX
Задняя опора
1. Детали установки задней опоры подвески силового агрегата показаны на иллюстрации, к которой относятся все встречающиеся в тексте ссылки.

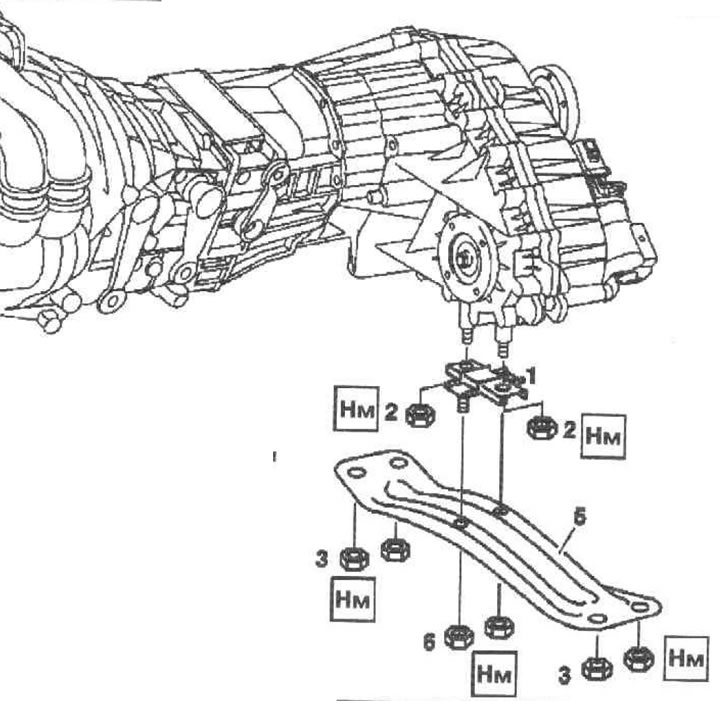

5.1. Детали установки задней опоры подвески силового агрегата 1 - Подушка опоры; 2 - Поперечная балка; 2, 3, 6 - Гайки
2 .Подоприте двигатель.
3. Снимите заднюю поперечную балку посадки силового агрегата (5).
4. Снимите подушку опоры подвески силового агрегата (1).
5. Установка производится в обратном порядке.
Передние опоры
6. Детали установки передних опор подвески силового агрегата показаны на иллюстрации, к которой относятся все встречающиеся в тексте ссылки.

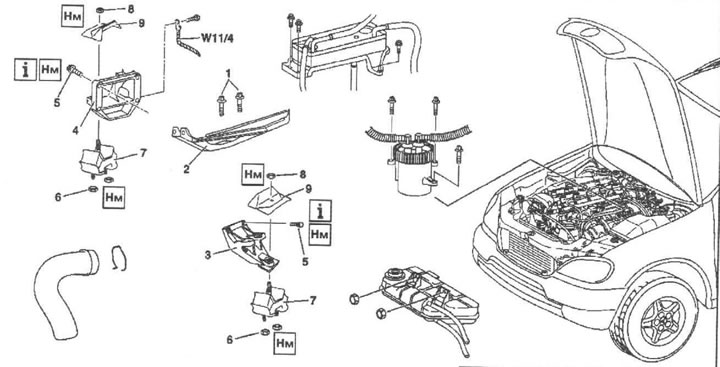

5.6 Детали установки передних опор подвески силового агрегата (на примере модели 163.113) 1 - Болты крепления воздухораспределителя; 2 - Монтажная скоба крепления воздухораспределителя; 3 - Кронштейн левой опоры подвески силового агрегата; 4 - Кронштейн правой опоры подвески силового агрегата; 5 - Боты крепления кронштейнов опор к картеру двигателя; 6 - Гайки крепления опор к раме; 7 - Подушки опор; 8 - Гайки крепления опор к кронштейнам; 9 - Щитки; W11/4 - Шина заземления (от кронштейна правой опоры к кузову)
7. Откройте капот и зафиксируйте его в вертикальном положении.
8. Снимите панели отделки крышки головки цилиндров.
9. Отсоедините отрицательный провод от батареи.
10. Отболтите расширительный бачок системы охлаждения от задней переборки двигательного отсека и сдвиньте его в сторону, не отсоединяя переливного шланга.
11. Выверните болты крепления охладителя топлива.
12. Выверните болты крепления полнопоточного топливного фильтра, выверните болты на резервуаре.
13. Выверните болты и отпустите фиксаторы крепления на задней переборке двигательного отсека датчика установочного значения.
14. Приподняв охладитель топлива и полнопоточный фильтр с резервуаром, выверните болты (1) крепления монтажной скобы (2) на кронштейне левой опоры (3) подвески силового агрегата.
15. Отсоедините от кожуха смесителя рукав воздухораспределителя.
16. Снимите нижние панели шумоизоляции (см. иллюстрации 3.8а, 3.8b и 3.8с).
17. Отсоедините пружинное сочленение предварительного каталитического преобразователя с основным.
18. Отдайте гайки (6) крепления опор подвески силового агрегата к раме автомобиля.
19. Отсоедините шину заземления (W11/4) от кронштейна (4) правой опоры подвески силового агрегата.
20. Вывесьте двигатель на лебедке.
21. Выверните болты (5) и отсоедините кронштейны опор (3 и 4) от картера двигателя, - болты подлежат замене в обязательном порядке.
Замечание: Подушки опор заменяются в сборе с кронштейнами.
22. Отдайте гайки (8) и снимите щитки (9).
23. Выверните болты (5) крепления опор к кронштейнам (3 и 4).
24. Установка производится в обратном порядке.
