Рис. 5.10. Задняя (зависимая) подвеска легкового автомобиля: 1, 10 - резинометаллические шарниры; 2, 12 - продольные пластинчатые рычаги; 3, 9 - амортизаторы; 4, 11, 18 - элементы кузова; 5 - буфер хода сжатия; 6, 8 - резиновые подушки; 7 - тяга Панара; 13, 17 - пружины; 14 - резиновая втулка; 15 - стабилизатор, 16 - балка моста
Рессоры задней подвески могут быть пружинными (см. рис. 5.10) либо листовыми (рис. 5.11). Гашение колебаний задней подвески, как и передней, осуществляют амортизаторы.

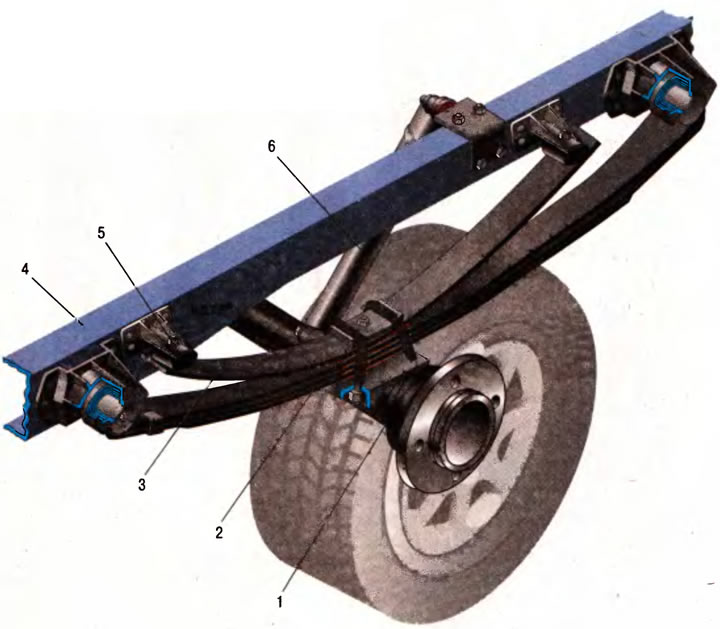

Рис. 5.11. Задняя подвеска с листовыми рессорами: 1 - задний мост; 2 - основная листовая рессора; 3 - дополнительная листовая рессора; 4 - рама; 5 - подушка; 6 - амортизатор
