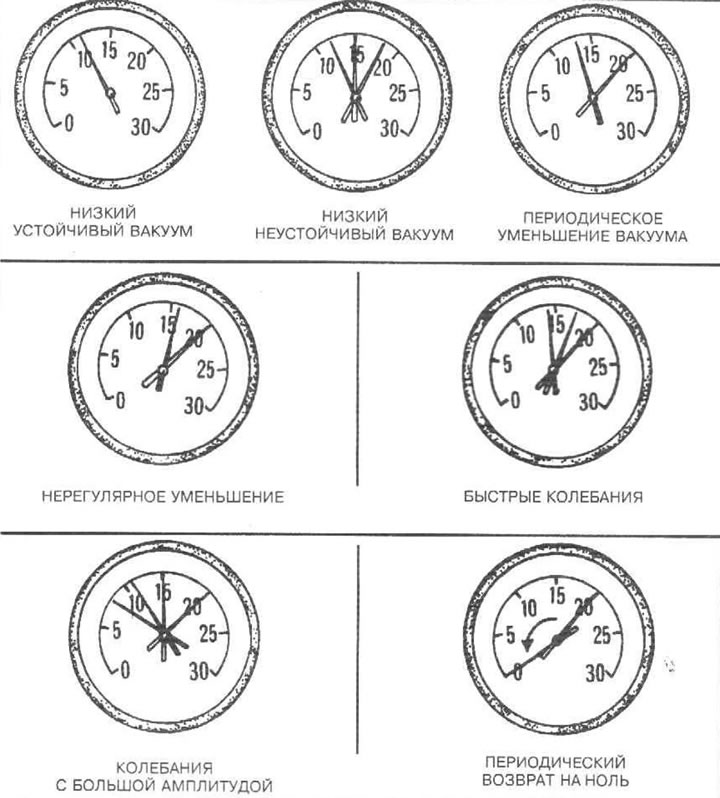

2.1. Основные положения и колебания стрелки вакуумметра при диагностике неисправностей двигателя
2. Подсоедините вакуумметр к впускному трубопроводу. Запустите и прогрейте двигатель до нормальной рабочей температуры.
3. Считайте показания измерителя:
- Если двигатель находится в нормальном состоянии, показания вакуумметра должны быть 430-560 мм. рт.ст., а стрелка вакуумметра должна стоять на месте.
- Низкие постоянные показания вакуумметра свидетельствуют о том, что повреждена прокладка между впускным трубопроводом и корпусом дросселя, поврежден вакуумный шланг, неправильно установлен момент зажигания или неправильная установка фаз газораспределения.
- Если показания вакуумметра ниже нормы на 80-200 мм. рт.ст. и колеблются, то, возможно, повреждена прокладка впускного трубопровода вблизи входного отверстия или неисправен инжектор.
- Если показания постоянно падают на 50-100 мм рт.ст. относительно стабильного значения, то, возможно, повреждены клапаны. В этом случае необходимо измерить компрессию в цилиндрах двигателя.
- Если показания падают, но не регулярно, то, возможно, заклинивает клапан или происходит сбой в зажигании. - Если показания быстро колеблются с амплитудой около 100 мм. рт.ст., при постоянных оборотах холостого хода, а из выхлопной трубы идет дым, возможно, повреждены направляющие втулки клапанов.
- Если показания быстро колеблются при увеличении оборотов холостого хода, то, возможно, повреждена прокладка впускного трубопровода или прокладка головки блока цилиндров, ослаблены пружины клапанов, обгорели клапаны или происходит сбой в зажигании.
- Небольшие колебания около 25 мм рт.ст. обычно связаны со сбоями в системе зажигания.
- Если показания сильно колеблются, то, возможно, повреждена прокладка головки блока цилиндров или цилиндр.
- Если стрелка медленно движется в широких пределах значений, то, возможно, засорена система управляемой вентиляции картера, повреждена прокладка впускного трубопровода или прокладка между корпусом дроссельной заслонки и трубопроводом.
[Материал создан на основе сайта MERCEDESMAN.ru]
4. Проверьте, насколько быстро восстанавливаются показания вакуумметра после резкого и полного открывания дроссельной заслонки и возврата ее в исходное положение. Если двигатель находится в нормальном состоянии, показания падают почти до нуля, затем возрастают примерно на 130 мм. рт.ст. выше нормы и снова уменьшаются до прежних значений при постоянных оборотах холостого хода. Если показания восстанавливаются медленно и проходят через максимум после закрывания дроссельной заслонки, то, возможно, повреждены поршневые кольца. Если имеется длительная задержка, то, возможно, засорена выхлопная система.
