М 612
1. Детали установки ТНВД на моделях, оборудованных двигателями серии 612, показаны на иллюстрации, к которой относятся все встречающиеся в тексте ссылки.

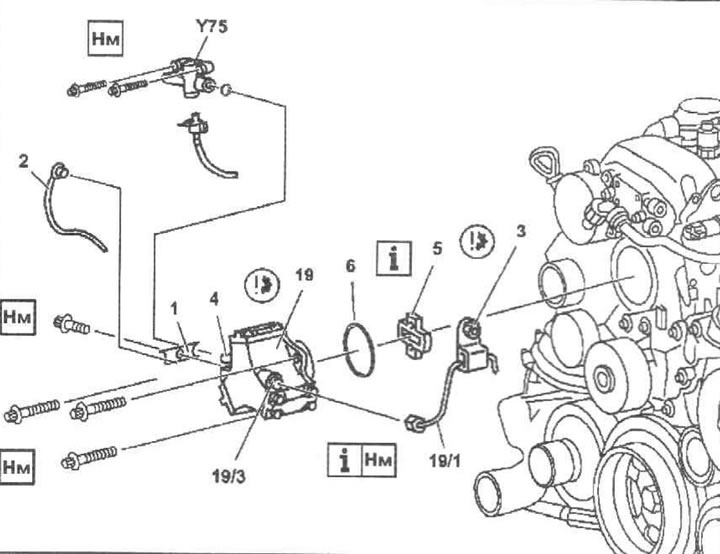

43.1. Детали установки ТНВД на моделях, оборудованных двигателями серии 612. 1 - Опорный кронштейн; 2 - Линия возврата топлива; 3 - Опорный кронштейн напорной линии; 4 - Переходная насадка; 5 - Приводной элемент; 19 - ТНВД; 19/1 - Напорная линия ТНВД; 19/3 - Резьбовой штуцер; Y75 - Электрический запорный клапан
2. Снимите панели отделки крышки головки цилиндров.
3. Снимите ремень привода вспомогательных агрегатов.
4. Отболтите от ТНВД (19) напорную линию (19/1).
5. Снимите с насосной сборки кронштейн (1).
6. Отсоедините от ТНВД (19) линию возврата топлива (2).
7. Снимите электрический запорный клапан (Y75).
8. Выверните крепежные болты и снимите сборку ТНВД (19).
Внимание: Не вскрывайте сборку ТНВД, - в случае необходимости снимите приводной элемент (5)!
9. Отсоедините от ТНВД соединительный патрубок (4).
10. Установка производится в обратном порядке. Не забывайте заменять все уплотнительные элементы, проследите за соблюдением чистоты сопрягаемых поверхностей.
Замечание: Приводной элемент заменяется в комплекте с промежуточной звездочкой привода ТНВД (см. Раздел 8).
М 628
11. Детали установки ТНВД на моделях, оборудованных двигателями серии 628, показаны на иллюстрациях, к которым относятся все встречающиеся в тексте ссылки.

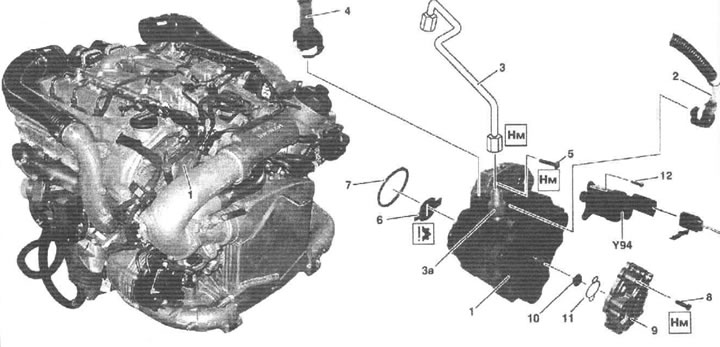

43.11а. Детали установки ТНВД на моделях, оборудованных двигателями серии 628 (1 из 2). 1 - ТНВД; 2 - Линия подачи топлива; 3 - Напорная линия ТНВД; 3а - Резьбовой штуцер; 4 - Линия возврата топлива; 5 - Болт; 6 - Плавающая муфта опережения угла впрыска; 7 - Уплотнительное кольцо; 8 - Болт; 9 - Предварительный топливный насос; 10 - Приводной элемент; 11 - Уплотнительное кольцо; 12 - Болт; Y94 - Клапан управления качеством смеси

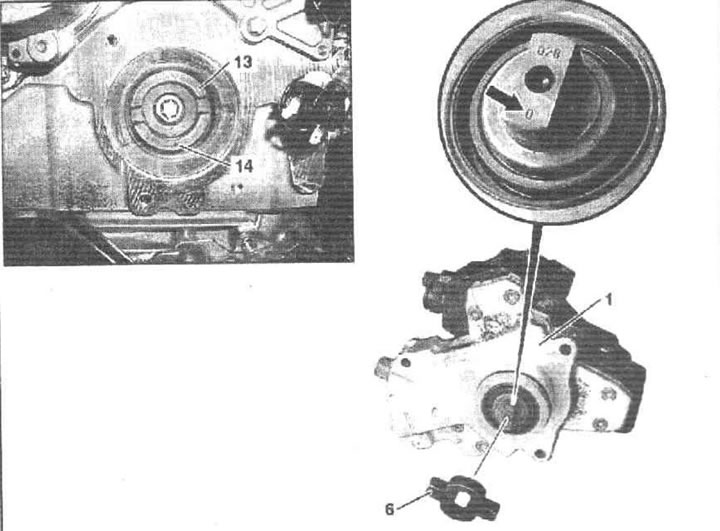

43.11b. Детали установки ТНВД на моделях, оборудованных двигателями серии 628, (2 из 2). 1 - ТНВД; 6 - Плавающая муфта опережения угла впрыска; 13 - Промежуточная звездочка привода ТНВД с центробежным корректором; 14 - Гнездо
12. На моделях 220 и 463 снимите воздухоочиститель и исполнительное устройство привода дроссельной заслонки в сборе с верхними воздуховодами.
13. На моделях 163 снимите обводной воздушный рукав (см. Раздел 40).
14. Отболтите от ТНВД (1) напорную линию (3) и линию возврата топлива (4), - для отпускания затягивания штуцерного узла (3а) используйте подходящий инструмент.
15. Отсоедините коммуникационную линию (стрелка) от клапана контроля качества смеси (Y94).
16. Выверните болты (5) и снимите сборку ТНВД (1).
Внимание: Не вскрывайте сборку ТНВД, - в случае необходимости снимите плавающую муфту (6)!
17. Оцените степень износа плавающей муфты (6), в случае необходимости произведите замену.
Замечание: Замена плавающей муфты производится в комплекте с промежуточной шестерней ТНВД (см. Раздел 8).
18. Установка производится в обратном порядке, - проследите, чтобы при установке ТНВД гнездо (13) промежуточной звездочки было развернуто в том же направлении, что и нулевая метка (стрелка). Не забудьте заменить уплотнительный элемент натяжителя. Не забывайте заменять все уплотнительные элементы, проследите за соблюдением чистоты сопрягаемых поверхностей.
