М 612
1. Детали установки датчика давления топливной распределительной магистрали на моделях, оборудованных двигателями серии 612, показаны на иллюстрации, к которой относятся все встречающиеся в тексте ссылки.

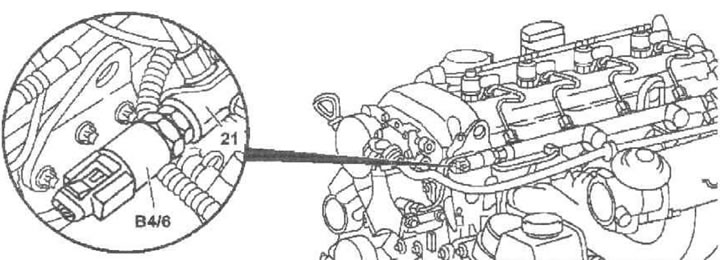

45.1. Детали установки датчика давления в топливной распределительной магистрали на моделях, оборудованных двигателями серии 612. 21 - Магистраль; В4/6 - Датчик давления
2. Снимите панели отделки крышки головки цилиндров.
3. Отсоедините электропроводку и снимите датчик давления (В4/6).
4. Установка производится в обратном порядке. В заключение очистите память модуля бортовой самодиагностики.
М 628
5. Детали установки датчика давления топливной распределительной магистрали на моделях, оборудованных двигателями серии 628, показаны на иллюстрации, к которой относятся все встречающиеся в тексте ссылки.

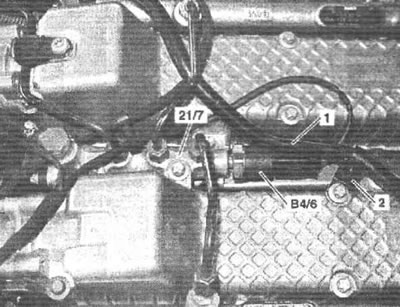

45.5. Детали установки датчика давления в топливной распределительной магистрали на моделях, оборудованных двигателями серии 628. 1 - Вакуумная линия; 2 - Опорный кронштейн; 21/7 - Клапанный блок; В4/6 - Датчик давления
6. На моделях 220 и 463 снимите воздухоочиститель.
7. На моделях 163 отсоедините воздухораспределитель (см. Раздел 40).
8. Высвободите из опорного кронштейна (2) и отведите в сторону вакуумную линию (1).
9. Отсоедините электропроводку и снимите датчик давления (В4/6).
10. Установка производится в обратном порядке. В заключение очистите память модуля бортовой самодиагностики.
