М 612
1. Детали установки модуля управления впрыском (CDI) на моделях, оборудованных двигателями серии 612, показаны на иллюстрации, к которой относятся все встречающиеся в тексте ссылки.

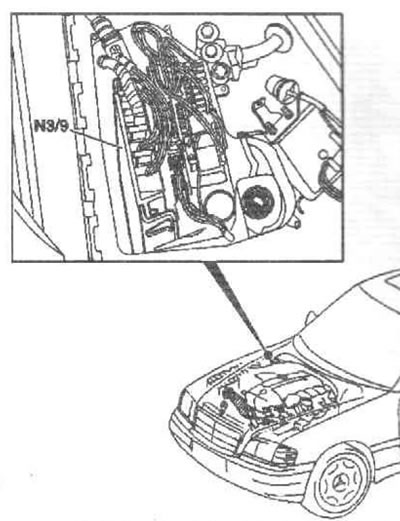

50.1. Детали установки модуля управления CDI (N3/9) на моделях, оборудованных двигателями М6 12
2. Снимите крышку монтажного блока, расположенного в левой части двигательного отсека.
3. Отсоедините электропроводку и извлеките модуль управления (N3/9).
4. Установка производится в обратном порядке, - проследите за надежностью фиксации контактного разъема.
М 628
На примере моделей 163.
5. Детали установки модуля управления впрыском (CDI) на моделях 163.128 (двигатель серии 628) показаны на иллюстрации, к которой относятся все встречающиеся в тексте ссылки.

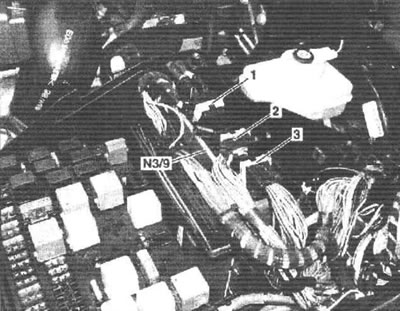

50.5. Детали установки модуля управления CDI, оборудованных двигателем серии 628 (на примере моделей М-класса). 1 - Контактный разъем модуля управления; 2 - Контактный разъем модуля управления; 3 - Контактный разъем модуля управления; N3/9 - Модуль управления CDI
6. Отсоедините отрицательный провод от батареи.
7. Откройте капот и зафиксируйте его в вертикальном положении.
8. Снимите крышки с монтажного блока предохранителей/реле.
9. Отпустите фиксаторы и рассоедините контактные разъемы электропроводки (сначала 3, затем 1 и 2) модуля управления CDI (N3/9).
10. Потянув вверх, извлеките модуль управления (N3/9).
11. Установка производится в обратном порядке, - в первую очередь подсоединяется и фиксируется разъем (1). Проследите за надежностью фиксации разъемов.
12. В заключение очистите память модуля системы бортовой самодиагностики.
