М 612
1. Детали установки стартера на моделях 163.113 (двигатель серии 612) показаны на иллюстрации, к которой относятся все встречающиеся в тексте ссылки.

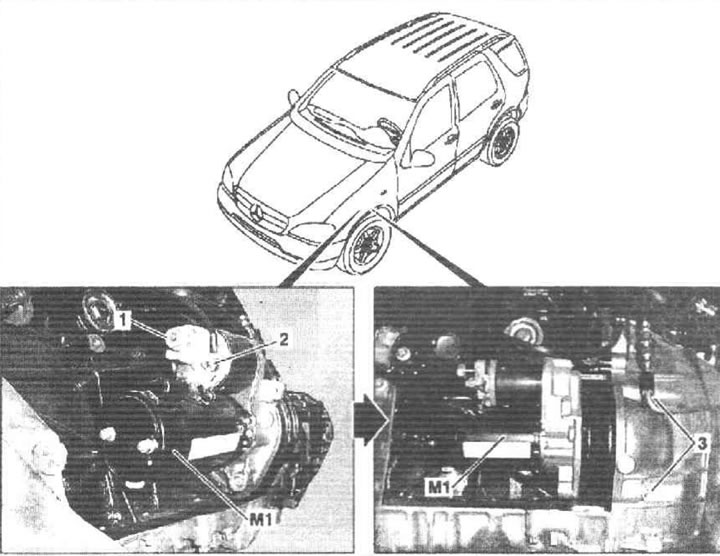

54.1. Детали установки стартера (двигатели серии 612). 1 - Клемма 30; 2 - Клемма 50; 3 - Винты; М1 - Стартер
2. Отсоедините отрицательный провод от батареи.
2. Снимите левое переднее колесо и локер защиты колесной арки.
3. Отсоедините электропроводку от клемм 30 (1) и 50 (2) стартера.
4. Выверните крепежные болты (3) и снимите сборку стартера (М1).
5. Установка производится в обратном порядке.
М 628
На примере моделей 220 и 163.
6. Детали установки стартера на моделях 220 и 163, оборудованных двигателями серии 628, показаны на иллюстрациях, к которым относятся все встречающиеся в тексте ссылки.

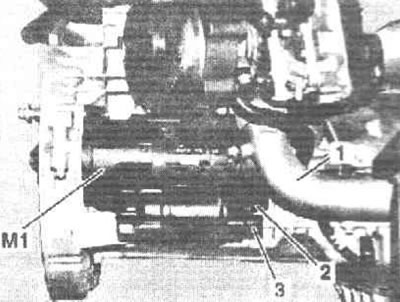

54.6а. Детали установки стартера на моделях 220 и 163, оборудованных двигателями серии 628 (1 из 2). 1 - Нижний патрубок воздушного тракта; 2 - Клемма 50; 3 - Клемма 30; М1 - Стартер

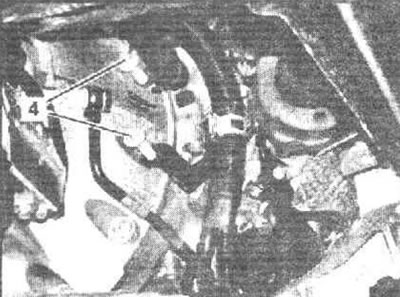

54.6b. Детали установки стартера на моделях 220 и 163, оборудованных двигателями серии 628 (2 из 2). 4 - Болт
7. Отсоедините отрицательный провод от батареи.
8. Снимите нижнюю секцию шумоизоляции.
9. На моделях 220 опустите подрамник переднего моста, затем снимите кожух вентилятора системы охлаждения и правый каталитический преобразователь.
10. Снимите правый нижний патрубок воздушного тракта (1) и отведите его в сторону, не отсоединяя от воздуховода, - приготовьте сменное уплотнительное кольцо для турбокомпрессора.
11. Снимите защитный колпачок и отсоедините электропроводку от клемм 20 (3) и 50 (2) стартера.
12. Выверните крепежные болты (4) и снимите сборку стартера (М1).
13. Установка производится в обратном порядке, не забудьте выполнить процедуры, сопряженные с подключением батареи.
