М 612
На примере моделей 163.
1. Детали установки генератора на моделях 163.113 (двигатель серии 612) показаны на иллюстрациях, к которым относятся все встречающиеся в тексте ссылки.

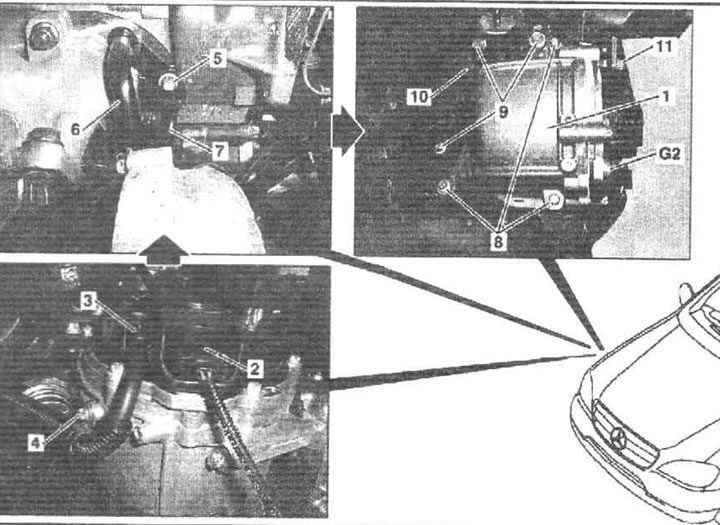

53.1а. Детали установки генератора, оборудованных двигателем серии 612 (на примере моделей М-класса) (1 из 2). 1 - Кожух охладителя; 2 - Муфта сцепления; 3 - Клемма 30; 4 - Винт; 5 - Винт; 6 - Линия подачи охлаждающей жидкости; 7 - Маслопровод турбокомпрессора; 8 - Болты; 9 - Болты; 10 - Кронштейн; 11 - Винт; G2 - Генератор

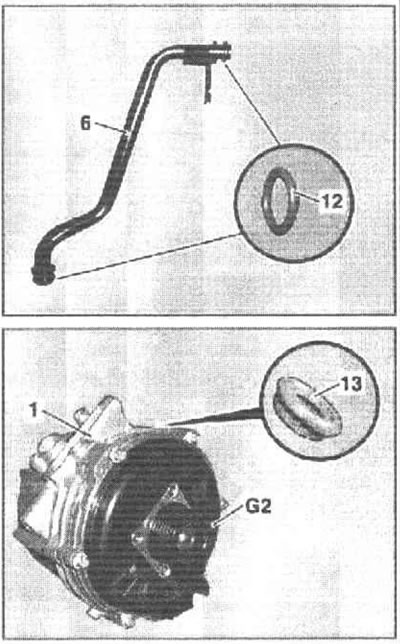

53.1b. Детали установки генератора на моделях М-класса, оборудованных двигателем серии 612 (2 из 2). 1 - Кожух охладителя; 6 - Линия подачи охлаждающей жидкости; 12 - Уплотнительное кольцо; 13 - Уплотнительный элемент; G2 - Генератор
2. Отсоедините отрицательный провод от батареи.
3. Снимите правое переднее колесо и локер защиты колесной арки.
4. Снимите панели шумоизоляции.
5. Отсоедините муфту сцепления (2), отпустите крепеж и отсоедините от генератора электропроводку.
6. При соответствующей комплектации снимите защитный колпачок и, заблокировав провод на клемме 30 (3), выверните винты (4).
7. Опорожните систему охлаждения (см. Главу 1).
8. Снимите кожух воздухоочистителя (см. Раздел 40).
9. Ослабьте и снимите приводной ремень.
10. Выверните винты (5) и отсоедините маслопровод (7) от турбокомпрессора.
11. Снимите линию подачи охлаждающей жидкости (6).
12. Выверните крепежные болты (9) и снимите кронштейн (10).
13. Выверните болт (11) кронштейна вибрационного демпфера.
14. Выверните болты (8) крепления кожуха охладителя (1).
15. Снимите генератор (G2), опустив его вниз в сборе с кожухом охладителя (1).
16. Установка производится в обратном порядке, - не забудьте заменить уплотнительные элементы (12 и 13). При наличии признаков развития утечек снимите генератор с кожуха охладителя и замените уплотнительное кольцо. В заключение подсоедините отрицательный провод к батарее.
М 628
На примере моделей 220 и 163.
17. Детали установки генератора на моделях 220 и 163, оборудованных двигателями серии 628, показаны на иллюстрации, к которой относятся все встречающиеся в тексте ссылки.

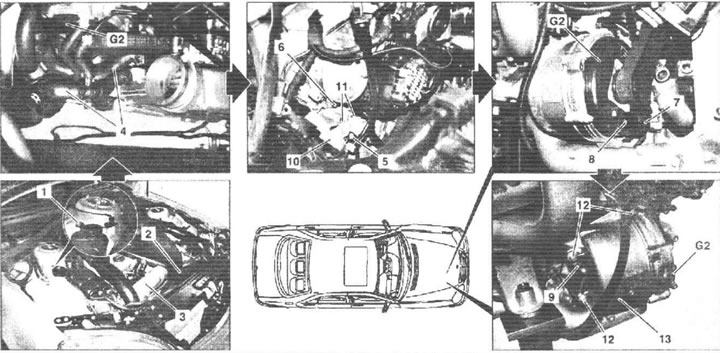

53.17. Детали установки генератора на моделях 220 и 163. оборудованных двигателями серии 628. 1 - Гайка; 2 - Кожух вентиляторной сборки; 3 - Охладитель воздушного тракта; 4 - Шланг охладительного тракта; 5 - Болт; 6 - Болт; 7 - Муфта сцепления; 8 - Клемма 30; 9 - Болт; 10 - Кронштейн; 11 - Болт; 12 - Болт; 13 - Кожух охладителя; G2 - Генератор
18. Отсоедините отрицательный провод от батареи.
19. Снимите нижние панели шумоизоляции.
20. Опорожните систему охлаждения (см. Главу 1).
21. На моделях 220 отпустите гайку (1) крепления расширительного бачка системы охлаждения и бачка жидкости омывания ветрового стекла. Отсоедините охладительные линии и снимите расширительный бачок. Высвободите из опорного кронштейна и снимите резервуар омывающий жидкости.
22. На моделях 163 снимите воздухоочиститель (см. Раздел 40).
24. Снимите кожух вентилятора системы охлаждения (2) (модели 220)/сборку электрического вентилятора (модели 163).
25. На моделях 220 снимите охладитель воздуха наддува (3).
26. На моделях 163 снимите обводной рукав воздушного тракта (см. Раздел 40).
27. С целью обеспечения доступа отведите в сторону шланг охладительного тракта (4).
28. Снимите приводной ремень (см. Раздел 3).
29. Выверните болт (5) крепления линии охладительного тракта.
30. На моделях 220 выверните болт (6) и снимите направляющую трубку измерительного щупа.
31. Рассоедините разъем муфты сцепления (7).
32. Отсоедините электропроводку от клеммы 30 (8).
33. На моделях 220 выверните болт (9) крепления электрического кабеля.
34. Снимите кронштейн (10).
35 Выверните генераторные винты (12) на кожухе охладителя (13), - на моделях 220 с целью обеспечения доступа предварительно снимите правое переднее колесо.
36 Отожмите генератор (G2) в сборе с корпусом охладителя (13) вправо и извлеките сборку из двигательного отсека, - приготовьте сменные уплотнительные кольца.
37 Установка производится в обратном порядке.
38 В заключение подсоедините отрицательный провод к батарее и проверьте систему охлаждения на наличие признаков развития утечек.
