Серия 612
Маховик
- Предельная величина поперечного биения зубчатого венца, мм — 0.4
- Диаметр центрируещей втулки зубчатого венца, мм — 276.05 (±0.05)
Картер
- Диаметр постелей коренных подшипников, мм — 62.500÷62.519
- Ширина постели упорного подшипника, мм — 19.979÷20.000
- Предельная допустимая величина овальности/конусности постелей коренных подшипников, мм — 0.02
Коленчатый вал
Размеры болтов крепления крышек коренных подшипников (см. иллюстрацию 22.7)
Резьба — М11
Длина (L), мм
- Новый болт — 61.8÷62.2
- Предельное допустимое значение — 63.8
Величины люфтов коленчатого вала в коренных подшипниках, мм
Радиальный люфт
- Номинальное значение — 0.03÷0.05
- Предельное допустимое значение — 0.08
Осевой люфт
- Номинальное значение — 0.10÷0.25
- Предельное допустимое значение — 0.3
Вкладыши коренных подшипников
Толщина вкладышей коренных подшипников (верхние и нижние вкладыши), мм
Кроме М 612.967
Стандартный размер (∅ 58.00 мм)
- Синяя маркировка (код 52) — 2.255÷2.260
- Желтая маркировка (код 54) — 2.260÷2.265
- Красная маркировка (код 56) — 2.265÷2.270
- Белая маркировка (код 57) — 2.270÷2.275
- Пурпурная маркировка (код 58) — 2.275÷2.280
М 612.967
Стандартный размер (∅ 58.00 мм)
- Синяя маркировка (код 01) — 2.255÷2.260
- Желтая маркировка (код 02) — 2.260÷2.265
- Красная маркировка (код 03) — 2.265÷2.270
- Бело-синяя маркировка (код 04) — 2.263÷2.268
- Бело-желтая маркировка (код 05) — 2.268÷2.273
- Бело-красная маркировка (код 06) — 2.273÷2.278
Шатунно-поршневые сборки

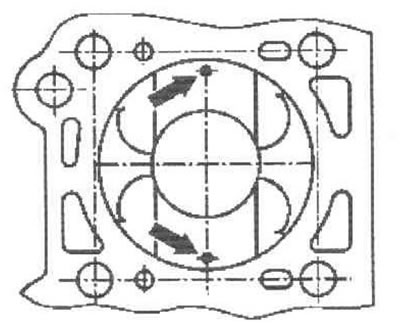

Величину выступания поршня следует измерять в двух точках (стрелки)

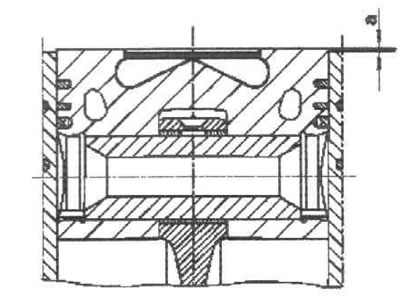

Величина выступания поршня (а)
Величина выступания поршня (а) в новом картере (смотрите иллюстрации), мм
- Кроме М 612.967 — 0.38÷0.62
- М 612.967 — 0.38÷0.63
Величина бокового люфта поршневых колец, мм
- Канавка 1 — 0.12÷0.16
- Канавка 2 — 0.05÷0.09
- Канавка 3 — 0.03÷0.07
Величина зазоров в замках поршневых колец, мм
- Канавка 1 — 0.22÷0.42
- Канавка 2 — 0.20÷0.40
- Канавка 3 — 0.20÷0.40
Болты крепления нижних головок шатунов
Диаметр резьбовой части
- Кроме М 612.990 — 8x1
- М 612.990 — 7x1
Длина (L) (см. иллюстрацию 20.21), мм
- Новый болт — 47 ±0.3
- Предельное допустимое значение — 48

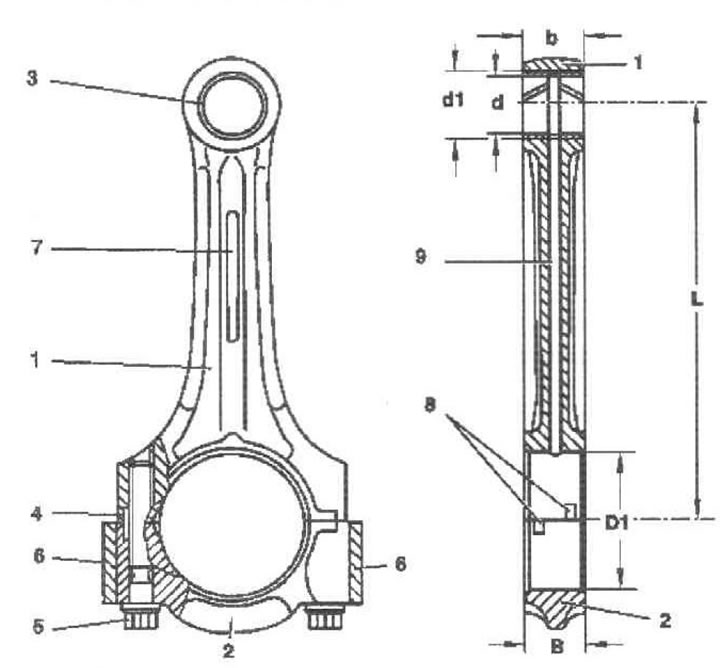

1. Шатун; 2. Крышка нижней головки; 3. Втулка; 4. Направляющая втулка; 5. Болт; 6. Балансировочный груз; 7. Маркировочная площадка; 8. Пазы под язычки вкладышей; 9. Маслоток; 10. Сверления разбрызгивания масла
Размеры шатунов (смотрите иллюстрацию):
Расстояние между центрами шатунного подшипника и отверстия под посадку поршневого пальца (L), мм
- Кроме М 612.990 — 148.970÷149.030
- М 612.990 — 142.470÷142.530
Ширина головок шатуна (В и b), мм
- Кроме М 612.990 — 21.940÷22 000
- М 612.990 — -
Внутренний диаметр нижней головки шатуна (D1), мм — 51.600÷51 614
- Предельные допустимые величины овальности и конусности постели шатунного подшипника, мм —0.02
- Предельная допустимая величина скручивания шатуна на длине более 100 мм — 0.100
- Предельная допустимая величина нарушения соосности головок шатуна, мм — 0.045
Внутренний диаметр втулки верхней головки шатуна (d), мм
- Кроме М 612.990 — 30.018÷30.024
- М 612.990 — 30.042÷30.048
- Базовый диаметр втулки верхней головки шатуна (d 1), мм — 32.500÷32.525
Величина люфта посадки поршневого пальца в шатуне, мм
- Кроме М 612.990 — 0.018÷0.024
- М 612.990 — 0.042÷0.048
Предельная допустимая разница весов шатунных сборок, г — 2
Серия 628
Картер
Диаметр постелей коренных подшипников, мм
Базовое значение — 74.500÷74.519
- Код 52 (первая стадия, синий) — 74.500÷74.506
- Код 54 (вторая стадия, желтый) — 74.506÷74.512
- Код 52 (третья стадия, красный) — 74.512÷74.519
Ширина постели упорного подшипника, мм — 25.29÷25.50
Предельная допустимая величина овальности/конусности постелей коренных подшипников, мм — 0.02
Коленчатый вал
Размеры болтов крепления нижней секции картера (мост крышек коренных подшипников) (см. иллюстрацию 22.47)
Резьба М 11
Длина (L), мм
Короткие болты
- Новый болт — 113
- Предельное допустимое значение — 115
Длинные болты
- Новый болт — 135
- Предельное допустимое значение — 137
Величины люфтов коленчатого вала в коренных подшипниках, мм
Радиальный люфт
- Номинальное значение — 0.03÷0.05
- Предельное допустимое значение — 0.08
Осевой люфт
- Номинальное значение — 0.10÷0.25
- Предельное допустимое значение — 0.3
Вкладыши коренных подшипников
Толщина вкладышей коренных подшипников (верхние и нижние вкладыши), мм
Стандартный размер (∅ 70.00 мм)
- Синяя маркировка (код 52) — 2.252÷2.257
- Желтая маркировка (код 54) — 2.257÷2.262
- Красная маркировка (код 56) — 2.262÷2.267
- Белая маркировка (код 57) — 2.267÷2.272
- Пурпурная маркировка (код 58) — 2.272÷2.277
Шатунно-поршневые сборки
Болты крепления нижних головок шатунов
- Диаметр резьбовой части — 8x1
Длина (L) (см. иллюстрацию 20.21), мм
- Новый болт — 47
- Предельное допустимое значение — 48
Величина бокового люфта поршневых колец, мм
- Канавка 1 — 0.12÷0.16
- Канавка 2 — 0.065÷0.110
- Канавка 3 — 0.03÷0.07
Величина зазоров в замках поршневых колец, мм
- Канавка 1 — 0.40÷0.55
- Канавка 2 — 0.25÷0.50
- Канавка 3 — 0.20÷0.40
