М 612
1. Детали установки водяного насоса двигателя серии 612 показаны на иллюстрации, к которой относятся все встречающиеся в тексте ссылки.

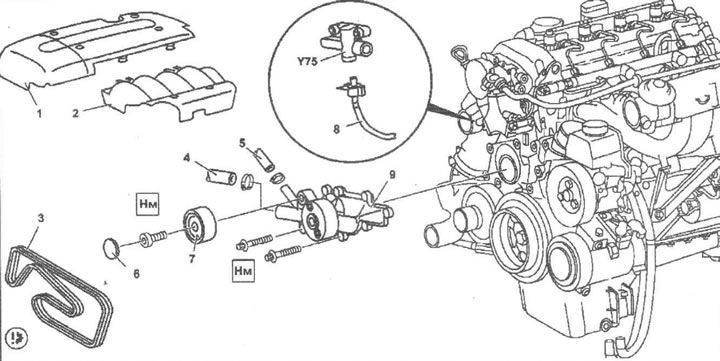

37.1. Детали установки водяного насоса двигателя серии 612. 1 - Панель отделки крышки головки цилиндров; 2 - Панель отделки воздухораспределителя; 3 - Ремень привода вспомогательных агрегатов; 4 - Шланг охладительного тракта, идущий от радиатора к водяному насосу; 5 - Шланг, проложенный между циркуляционным и водяным насосами; 6 - Крышка; 7 - Направляющий ролик; 8 - Топливная линия запорного клапана; 9 - Водяной насос; Y75 - Запорный клапан
2. Опорожните систему охлаждения (см. Главу 1).
3. Снимите отделочные панели (1 и 2).
4. Снимите вентиляторную сборку (см. Раздел 8).
5. Снимите ремень привода вспомогательных агрегатов (3).
[Текст статьи получен с сайта MercedesMan]
6. Снимите шланги охладительного тракта (4 и 5).
7. Поддев, снимите крышку (6) направляющего ролика (7).
8. Снимите направляющий ролик (7).
9. Отсоедините топливную линию (8) от запорного клапана (Y75).
10. Выверните крепежные болты и снимите сборку водяного насоса (9).
11. Тщательно зачистите сопрягаемые поверхности и приготовьте новую уплотнительную прокладку.
12. Установка производится в обратном порядке.
13. В заключение проверьте систему охлаждения на наличие признаков развития утечек.
М 628
14. Детали установки водяного насоса двигателя серии 628 показаны на иллюстрации, к которой относятся все встречающиеся в тексте ссылки.

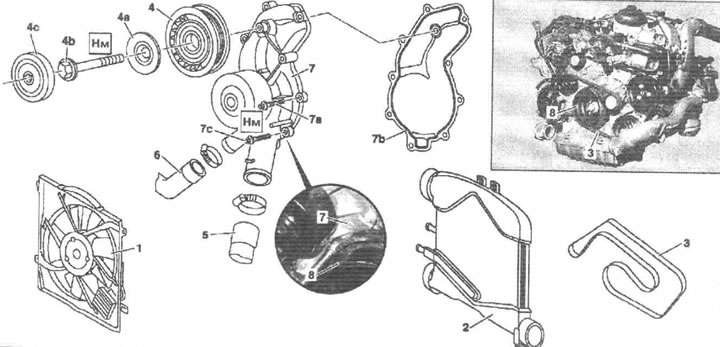

37.14. Детали установки водяного насоса двигателя серии 628. 1 - Вентиляторная сборка; 2 - Охладитель воздуха наддува (на рассматриваемых моделях не устанавливается); 3 - Ремень привода вспомогательных агрегатов; 4 - Направляющий ролик; 4а - Шайба; 4b - Болт; 4с - Крышка; 5,6 - Шланги охладительного тракта; 7 - Водяной насос; 7а - Винт; 7b - Уплотнительная прокладка; 7с - Болт; 8 - Демпфер крутильных колебаний/ шкив приводного ремня
15. Опорожните систему охлаждения (см. Главу 1).
16. Снимите вентиляторную сборку (1).
17. Снимите обводной рукав тракта наддува воздуха.
18. Снимите направляющую трубку щупа измерения двигательного масла.
19. Снимите ремень привода вспомогательных агрегатов.
20. Снимите направляющий ролик (4).
21. Отсоедините от водяного насоса (7) шланги охладительного тракта (5 и 6).
22. Выверните крепежные винты и снимите насосную сборку.
Замечание: С целью обеспечения доступа к крепежному болту (7с) через проем в шкиве проверните соответствующим образом коленчатый вал в направлении нормального вращения.
23. Установка производится в обратном порядке, - не забудьте заменить уплотнительную прокладку насоса.
24. В заключение проверьте систему охлаждения на наличие признаков развития утечек.
