М 612
1. Детали установки термостата и датчика температуры охлаждающей жидкости двигателя серии 612 показаны на иллюстрациях, к которым относятся все встречающиеся в тексте ссылки.

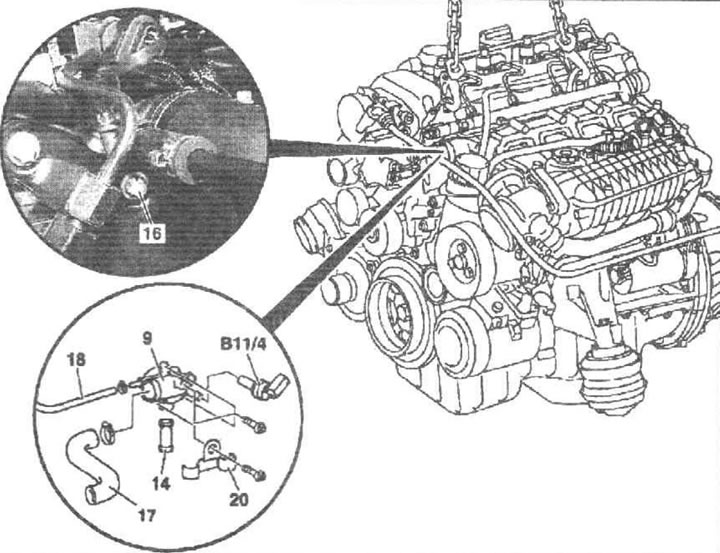

9 - Кожух термостата; 14 - Штуцер; 16 - Болт; 17 - Шланг охладительного тракта; 18 - Вентиляционный шланг; 20 - Опорный кронштейн топливных линий; В11/4 - Датчик температуры охлаждающей жидкости

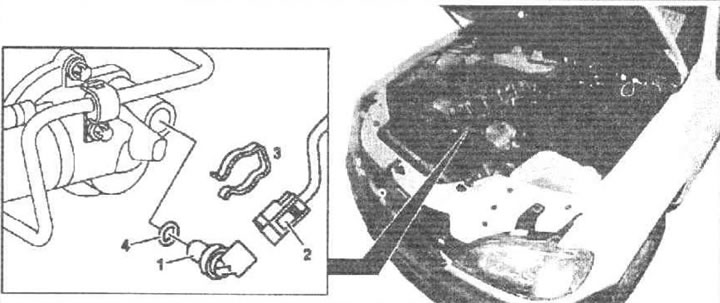

36.1b. Детали установки датчика температуры охлаждающей жидкости на двигателе серии 612. 1. Датчик температуры охлаждающей жидкости; 2. Контактный разъем электропроводки; 3. Стопорное кольцо; 4. Уплотнительное кольцо
(Информация скопирована с веб-сайта: MercedesMan.ru)
2. Опорожните систему охлаждения (см. Главу 1).
3. Снимите панели отделки крышки головки цилиндров.
4. Отсоедините электропроводку от датчика температуры охлаждающей жидкости (В 11/4).
5. В случае необходимости снимите стопорное кольцо (3) и извлеките датчик (1), - приготовьте новое уплотнительное кольцо (4).
6. Снимите опорный кронштейн топливных линий (20).
7. Отсоедините от кожуха термостата (9) линии охладительного (17) и вентиляционного (18) трактов.
8. Снимите кожух термостата (9), - обратите внимание на установочное положение соединительного штуцера (14), приготовьте новую уплотнительную прокладку.
9. Установка производится в обратном порядке.
10. В заключение проверьте систему охлаждения на наличие признаков развития утечек.
М 628
11. Детали установки термостата двигателя серии 628 показаны на иллюстрации, к которой относятся все встречающиеся в тексте ссылки.

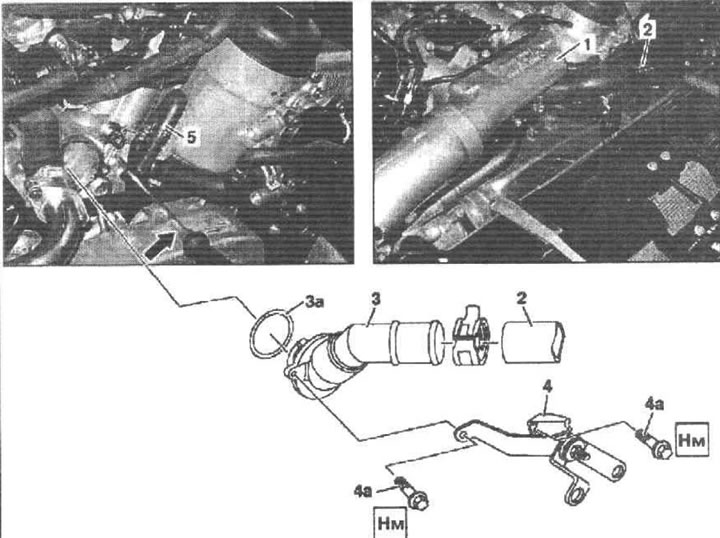

36.11. Детали установки термостата двигателя серии 628. 1 - Верхний воздуховод; 2 - Шланг охладительного тракта; 3 - Кожух термостата; 3а - Уплотнительное кольцо; 4 - Опорный кронштейн крепления воздуховода (не применяется); 4а - Винты; 5 - Шланг охладительного тракта
12. На моделях 220 снимите воздухоочиститель и кожух вентилятора системы охлаждения. Установите защитный экран радиатора/конденсатора К/В, затем снимите исполнительное устройство привода дроссельной заслонки в сборе с верхним воздуховодом (1) тракта наддува.
13. На моделях 163 снимите обводной рукав тракта наддува воздуха.
14. Отсоедините от кожуха термостата (3) шланг охладительного тракта (2), -оцените состояние шланга и хомута его крепления, в случае необходимости приготовьте сменные компоненты.
15. На моделях 220 снимите опорный кронштейн (4) охладителя воздуха наддува, - слегка отожмите в сторону отверткой (стрелка) шланг охладительного тракта (5) с целью обеспечения доступа к болту (4а).
Замечание: При установке кронштейн охладителя фиксируется на кожухе термостата бандажной лентой.
16. Снимите кожух термостата (3) в сборе с рабочим элементом, - приготовьте сменное уплотнительное кольцо (За).
17. Установка производится в обратном порядке.
18. В заключение проверьте систему охлаждения на наличие признаков развития утечек.
