Výmena
1. Odstráňte posuvnú páku 8 z hlavy valcov (pozri obrázok 2.15).

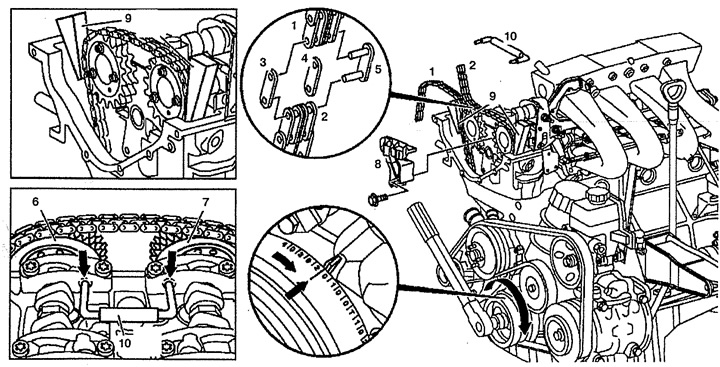

Obrázok 2.15. Hnacia reťaz:
1. Stará reťaz,
2. Nová reťaz,
3. Vonkajší plech,
4. Medziľahlá doska,
5. Spojovací článok,
6. Remenica vačkového hriadeľa sacích potrubí,
7. Remenica vačkového hriadeľa výfukových plynov,
8. Posuvná páka,
9. Fixátory,
10. Zamykací prst.
2. Odstráňte zapaľovacie sviečky.
3. Zaistite reťaz zarážkami 9 medzi remenicami vačkového hriadeľa a hlavou valcov.
4. Odpojte článok reťaze.
5. Pripojte novú reťaz 2 k starej reťazi 1 pomocou konektora (pozri obrázok 2.16).

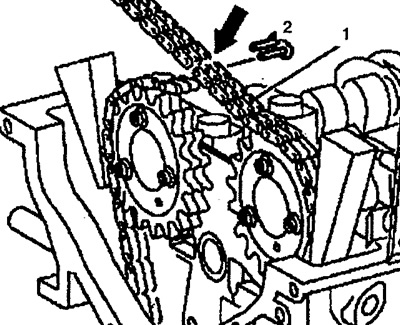

Obrázok 2.16. Pripojte novú reťaz 2 k starej reťazi 1 pomocou konektora.
6. Odstráňte svorky 3 a poistný kolík 7 (pozri obrázok 2.17). Dbajte na to, aby konce reťaze nespadli do puzdra.

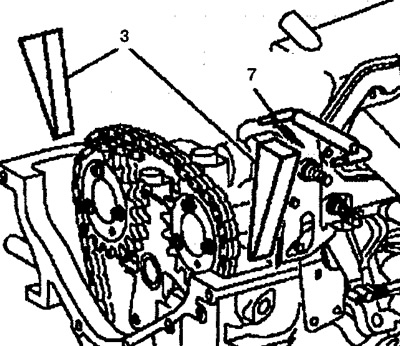

Obrázok 2.17. Odstráňte svorky 3 a poistný kolík 7.
7. Pomaly otáčajte kľukovým hriadeľom v smere otáčania motora a nainštalujte novú reťaz.
8. Po nainštalovaní novej reťaze odpojte starú reťaz (pozri obrázok 2.18).

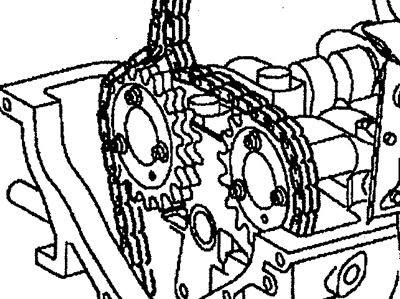

Obrázok 2.18. Po nainštalovaní novej reťaze odpojte starú.

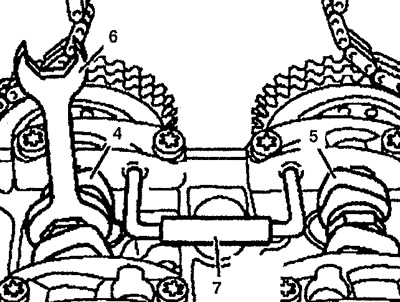

9. Pomocou kľúča 6 otáčajte vačkovými hriadeľmi 4 a 5, kým nebude možné zasunúť poistný kolík 7 (pozri obrázok 2.19). Zaistite vačkové hriadele 4 a 5 poistným kolíkom 7.
Obrázok 2.19. Zaistite vačkové hriadele 4 a 5 poistným kolíkom 7.
10. Nasaďte reťaz na remenice vačkového hriadeľa a vložte nový spojovací článok 2 s novou medziľahlou doskou 8 (pozri obrázok 2.20).

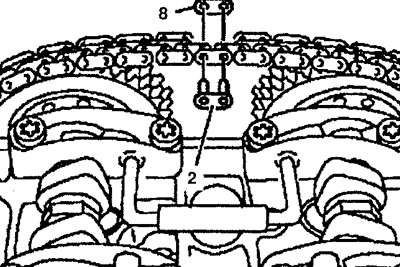

Obrázok 2.20. Vložte nový spojovací článok 2 s novou medziľahlou doskou 8.
11. Vložte novú platňu 9 do lisu (pozri obrázok 2.21).

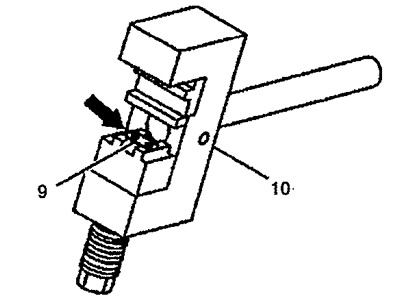

Obrázok 2.21. Vložte novú dosku 9 do lisu.
12. Umiestnite lis 10 na reťaz a zatlačte dosku čo najďalej (pozri obrázok 2.22).

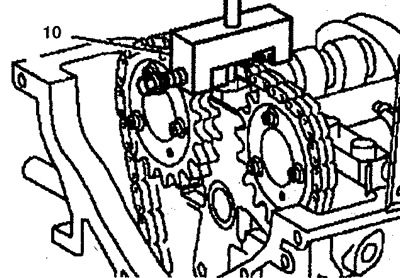

Obrázok 2.22. Nainštalujte lis 10 na reťaz a zatlačte dosku čo najviac.
13. Skontrolujte správnosť stlačenia (šípky) a v prípade potreby ho zatlačte ďalej (pozri obrázok 2.23).

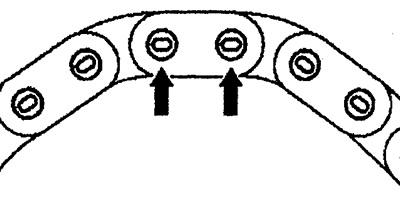

Obrázok 2.23. Skontrolujte správne stlačenie (šípky).
