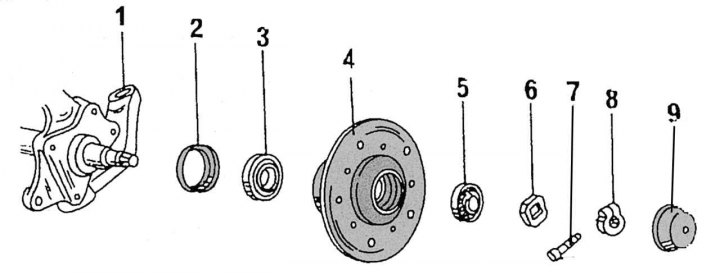

Obrázok 216. Konštrukcia náboja predného kolesa: 1 - predná náprava; 2 - manžeta; 3 - kuželíkové ložisko; 4 – náboj; 5 - kuželíkové ložisko; 6 - nastavovacia podložka; 7 — skrutka poistnej svorky; 8 - uzamykacia svorka; 9 — krytka kolesa
Výmena ložiska náboja sa musí vykonať v nasledujúcom poradí (podľa obrázku 216):

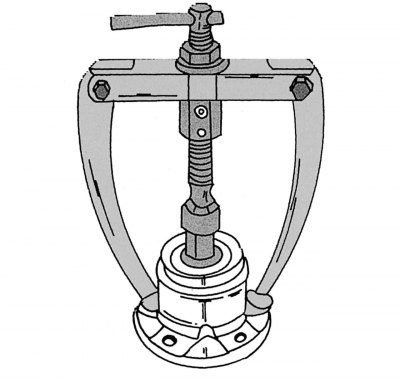

Obrázok 217. Sťahovák vnútorného krúžku ložiska
- pomocou dvojčeľusťového sťahováka odstráňte vnútorné ložisko náboja a tesnenie. Odstráňte vonkajší krúžok vnútorného ložiska z náboja. Obrázok 217 znázorňuje postup inštalácie univerzálneho dvojčeľusťového sťahováka;
- podobne odstráňte vonkajší krúžok vonkajšieho ložiska z vonkajšej strany náboja;
- v prípade potreby odskrutkujte brzdový kotúč z náboja. Na tento účel odskrutkujte skrutku zvnútra pomocou imbusového kľúča, pričom predtým upnite disk cez doštičky do zveráka;
- skontrolujte hádzanie príruby náboja. Skontrolujte aj závitové otvory na montáž kolies, ložísk a ich usadení.
Ložiská sa musia vymeniť, ak sa zistia nasledujúce poškodenia:
- kužeľové valčeky vo vonkajšej klietke ložiska majú preliačiny spôsobené odlupovaním chrómového povlaku na vnútornom krúžku;
- na valcoch sa našli škvrny od korózie spôsobené vniknutím vody cez chybnú manžetu;
- vonkajší krúžok ložiska je svetlohnedej alebo modrej farby (zašlé farby), čo je spôsobené prehriatím;
- ak je potrebné vymeniť jedno ložisko, malo by sa vymeniť aj druhé. Vždy používajte ložiská od rovnakého výrobcu v pároch. Pri montáži použitého ložiska dávajte pozor, aby ste si nepomýlili krúžky a separátory.
Pri montáži ložísk postupujte takto:
- najprv zatlačte vonkajšie ložiskové krúžky do náboja;
- pripravte si predpísané množstvo maziva (približne 50 g) pre náboj a ložiská;
- ako namazať vnútorný separátor ložiska;
- vložte vnútorný krúžok so separátorom do náboja a naneste mazivo na čelnú plochu valčekov. Medzi pracovný a proti nečistotám tesniaci okraj manžety umiestnite mazivo a potom ho opatrne zatlačte do náboja, pričom dávajte pozor, aby ste ho nepoškodili;
- naplňte náboj zvyšným mazivom;
- nainštalujte rozbočovač podľa popisu v predchádzajúca podsekcia.
