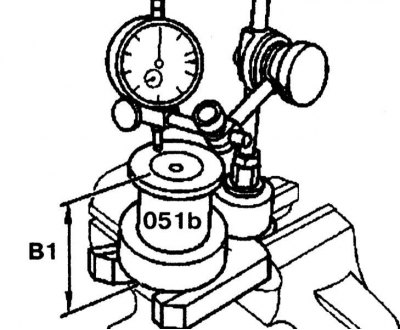

1. Upevnite indikátor na svorku a nainštalujte meraciu dosku (pozrite si sprievodný obrázok).
2. Ukazovateľ predpätia 3 mm na meracom kotúči 051 nastavte na "0".

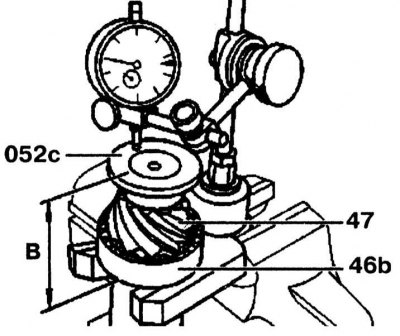

3. Nainštalujte vonkajší krúžok valčekového ložiska 46b na vnútorný krúžok ozubeného kolesa 47 a nainštalujte magnetický disk 052c.
4. Vložte hnacie koleso do meracej dosky a zmerajte výšku hnacieho kolesa s kuželíkovým ložiskom a magnetickým kotúčom.
Pôvodný materiál na webovej stránke [mercedesman.ru]
5. Určte rozdiel medzi výškou "B1" a výškou "B". Výslednú hodnotu zapíšte (napríklad 1,79 mm).

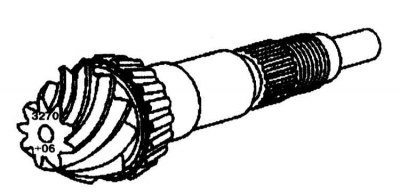

6. Prečítajte si hlavnú odchýlku "a" hnacieho kolesa ("+" alebo "-") a zapíšte si ju (napríklad +0,06 mm).
7. V závislosti od predpony ("+" alebo "—") sa hodnota pre hnacie koleso pripočíta (ak "+") alebo odpočíta (ak "-").

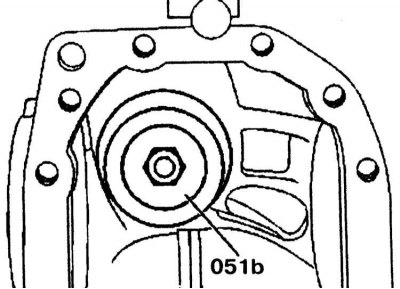

8. Vložte merač 051 b do skrine prevodovky. Zaskrutkujte to.

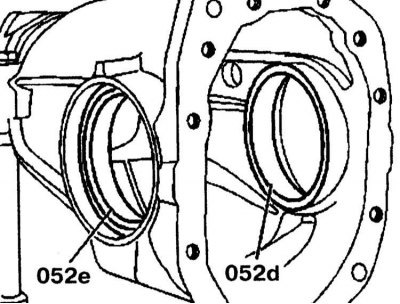

9. Zasuňte ľavý 052e zvonku dovnútra a pravý 052d zvnútra von do skrine prevodovky až na doraz.

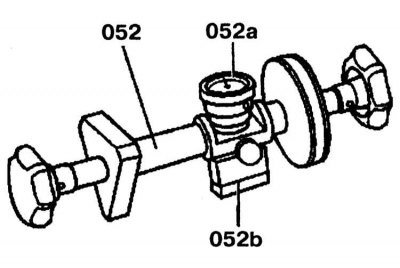

10. Namontujte merací prístroj 052a s meracím kolíkom do meracieho zariadenia 052. Merací kolík sa naskrutkuje do meracieho kusu 052b.
11. Nainštalujte merací kus 052b do meracieho prístroja a nastavte ukazovateľ na "0" s 2 mm presahom. Pri uťahovaní skrutky by mal byť indikátor na "0".

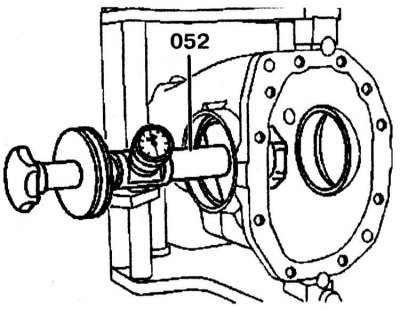

12. Vložte merací prístroj do ľavého otvoru v skrini prevodovky.

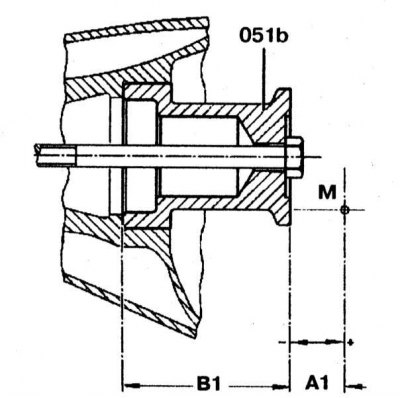

051b - Merač
A1 - Vzdialenosť medzi regulátorom a prednou stranou elektromera
B1 - Výška metra
M - Stred prevodovky
13. Zmerajte vzdialenosť "A" medzi nastavovacím prvkom a prednou časťou meracieho prístroja a zaznamenajte odčítanie v kladnom ("+") alebo zápornom ("-") smere (napríklad získaný - 0,01 mm a záporný smer). Kladný alebo záporný smer závisí od otáčania indikátora. Smer otáčania z neutrálu, proti smeru hodinových ručičiek určuje záporný smer, v smere hodinových ručičiek určuje kladný smer.
14. Určite hrúbku tesnenia:
Vzdialenosť medzi výškou "B1" a výškou "B" = 1,79 mm + Hlavná odchýlka "a" pastorka 0,06 mm = 1,85 mm + Rozdiel "A1" medzi nastavovačom a prednou stranou merača 0,01 mm = Hrúbka rozpery 1,86 mm.
15. Odstráňte merací prístroj a meracie krúžky z prevodovky. Odstráňte merač. Do prevodovky vložte tesnenie určitej hrúbky.
