Tartalomjegyzék: Eltávolítás ↡ Telepítés ↡
Eltávolítás
1. Szerelje le a hűtőrácsot és a levegőbeömlő nyílást.
2. Csavarja ki a légkondicionáló rendszer csöveinek 2 bilincseit 1 rögzítő csavarokat 7 (lásd a 6.72. ábrát).

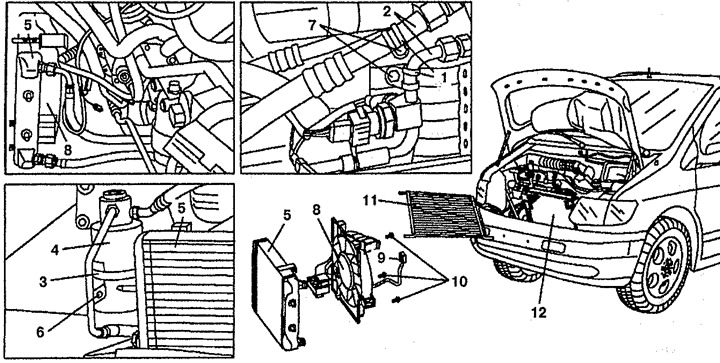

6.72. ábra Automata sebességváltó olajhűtő ventilátor (104.900-as motorral szerelt autók):
1, 3. Bilincs,
2. Légkondicionáló rendszer csöve,
4. Kondenzátor,
5. Olajhűtő,
6, 7, 10. Csavar,
8. Ventilátor,
9. Kábelcsatlakozó,
11. Párologtató,
12. Hűtő.
3. Távolítsa el a fém védőburkolatot a hűtő oldaláról.
4. Emelje fel a párologtatót 11, és rögzítse oldalra.
5. Válasszuk le a bilincseket 3, és csavarjuk ki a csavarokat 6, amelyek a légkondicionáló kondenzátorát 4 rögzítik.
6. Vegye le a 8-as ventilátort a 12-es vezetősínekről.
7. Válassza le a 8-as ventilátor 9-es kábelcsatlakozóját. A csatlakozó a ventilátorházon található.
8. Csavarja ki a ventilátort 8 rögzítő csavarokat 10, és vegye le.
Telepítés
9. A beszerelést a leszerelés fordított sorrendjében végezzük.
